Ressorts pour portes basculantes Tubauto

Quels ressorts choisir selon votre porte de garage basculante Tubauto ?

Les portes de garage basculantes Tubauto existent sous plusieurs configurations. Selon le modèle, l’équilibrage peut être assuré par des grappes de ressorts de traction ou, sur certaines portes non débordantes, par des vérins à ressort. Le système installé doit donc être identifié avant de commander une pièce de remplacement.

Chez Tubauto, on distingue principalement les portes basculantes débordantes avec rails horizontaux, les portes débordantes sans rails et les portes non débordantes sans rails. Ces différentes conceptions ne possèdent pas nécessairement le même système d’équilibrage.

Porte basculante Tubauto débordante avec rails horizontaux

La porte basculante débordante avec rails est l’une des configurations les plus courantes chez Tubauto. Son panneau bascule vers l’extérieur pendant l’ouverture puis se déplace dans deux rails horizontaux installés au plafond.

Sur ce type de porte, l’équilibrage est assuré par plusieurs ressorts de traction montés de chaque côté. Le principe des ressorts multiples permet de répartir l’effort nécessaire pour compenser le poids du panneau.

Il ne faut toutefois pas choisir le ressort uniquement parce que votre porte possède des rails horizontaux. La référence exacte dépend des dimensions et de la configuration de la porte. Le numéro inscrit sur les crochets de l’ancien ensemble reste donc l’information la plus fiable pour identifier le remplacement.

Porte basculante Tubauto débordante sans rails horizontaux

Tubauto propose également des portes basculantes débordantes sans rails au plafond. Leur fonctionnement permet de libérer l’espace sous plafond tout en conservant un mouvement basculant vers l’extérieur.

Comme la version avec rails, cette configuration utilise un système d’équilibrage à ressorts multiples. Les ressorts sont installés latéralement et travaillent ensemble pour accompagner le mouvement du panneau.

Notre catalogue de pièces pour portes Tubauto débordantes sans rails comprend notamment plusieurs des ressorts numérotés utilisés par la marque. Là encore, il n’existe pas une seule référence compatible avec toutes les portes de cette famille.

Pour retrouver le bon modèle, commencez par vérifier le numéro gravé sur l’un des crochets de votre ancienne grappe de ressorts. Si ce marquage est devenu illisible, les dimensions de la porte et des photos du montage nous permettront de mieux identifier votre configuration.

Porte Tubauto non débordante sans rails : un système différent

La porte basculante Tubauto non débordante sans rails fonctionne différemment. Son panneau reste à l’intérieur du volume du garage pendant son mouvement, ce qui la rend notamment adaptée aux garages donnant directement sur une voie publique.

Contrairement aux portes débordantes précédentes, son équilibrage repose sur des vérins, et non sur les grappes de ressorts numérotées 001, 002, 003, etc. Tubauto indique actuellement un équilibrage par vérins à ressort sur cette configuration.

La génération de la porte est importante pour choisir la bonne pièce. Dans notre catalogue, les portes non débordantes fabriquées avant septembre 2006 peuvent notamment recevoir un vérin à gaz réf. 860317, tandis qu’un vérin à ressort réf. 870313 est proposé pour les versions postérieures concernées.

Il ne faut donc pas commander un jeu de ressorts Tubauto numéroté pour une porte non débordante sans avoir vérifié son mécanisme.

Comment identifier la référence de votre ressort Tubauto ?

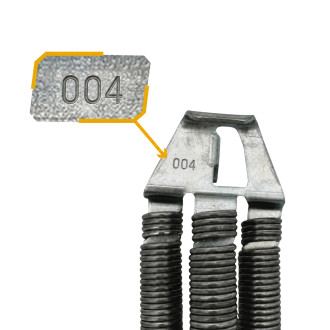

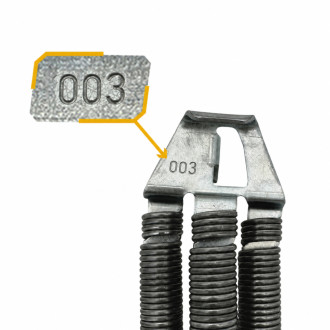

Sur les portes débordantes équipées de ressorts multiples, Tubauto utilise des grappes de ressorts identifiées par un numéro. Selon les références, on peut par exemple retrouver les marquages 001, 002, 003 ou 004 sur l’un des crochets de l’ensemble.

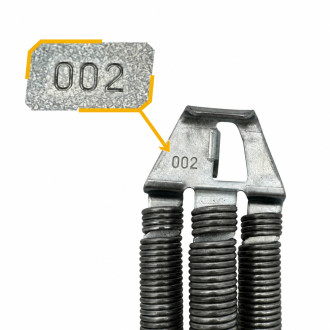

Commencez donc toujours par examiner les crochets de votre ancien ressort. Certains modèles peuvent également porter une ancienne désignation équivalente : le ressort 002 est par exemple présenté dans notre catalogue sous les marquages 2, 02, 002 ou 302.

Cette référence est plus fiable qu’une comparaison visuelle. Deux grappes peuvent avoir une apparence très proche tout en développant des forces différentes.

Quelle référence choisir pour votre porte basculante Tubauto ?

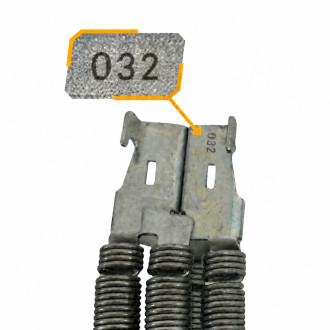

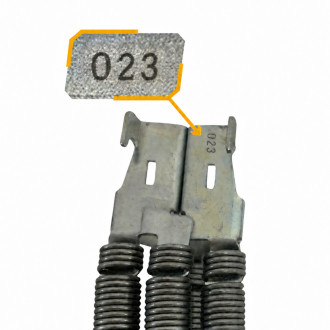

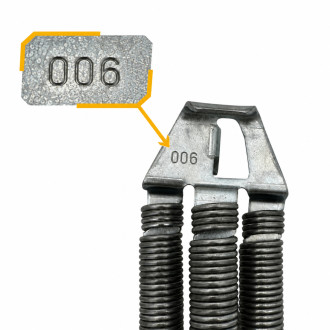

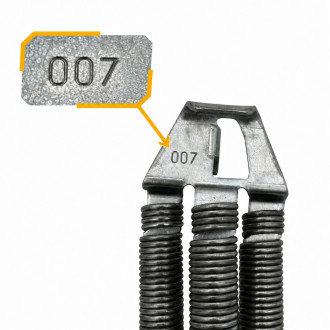

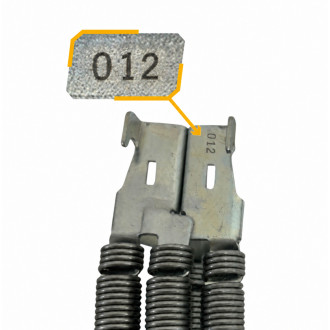

Pour une porte débordante avec ou sans rails, recherchez en priorité le numéro présent sur les crochets de vos ressorts. La gamme Tubauto comprend de nombreuses références, du 001 à des numéros beaucoup plus élevés, qui correspondent à différentes configurations de portes.

Pour une porte non débordante sans rails, vérifiez plutôt le type de vérin et la période de fabrication de la porte. Enfin, une CT500 ou une N500 utilise un système à contrepoids et ne relève pas de la même gamme de ressorts.

Si vous ne retrouvez plus le numéro, ne choisissez pas uniquement en fonction de la longueur ou du nombre de ressorts. Transmettez-nous des photos du mécanisme, des crochets, de la porte ainsi que ses dimensions.

Un doute sur le modèle ou le ressort ? Nous vous aidons à l’identifier

Les portes basculantes Tubauto ont évolué au fil des années et plusieurs systèmes d’équilibrage coexistent encore aujourd’hui. Identifier correctement votre porte permet d’éviter de commander une grappe de ressorts pour une installation qui utilise en réalité un vérin ou un autre mécanisme.

Vous pouvez nous transmettre une photo complète de la porte, une photo des ressorts et de leurs crochets ainsi que la largeur et la hauteur de votre installation. Nos techniciens pourront vous aider à retrouver la référence dont vous avez besoin parmi notre catalogue de pièces détachées de portes de garage basculantes Tubauto.

Porte débordante avec rails, débordante sans rails ou non débordante : commencez toujours par identifier votre système d’équilibrage. Pour les modèles à ressorts multiples, le numéro gravé sur les crochets reste le meilleur repère pour retrouver le ressort Tubauto compatible.
