Comment changer votre ressort de porte de garage Hörmann
Le remplacement d’un ressort cassé sur une porte de garage Hörmann dépend avant tout du système d’équilibrage installé. Une porte sectionnelle peut fonctionner avec des ressorts de traction placés latéralement ou avec des ressorts de torsion montés sur un axe au-dessus de la porte. Les portes basculantes Hörmann utilisent quant à elles uniquement des ensembles de ressorts de traction.
Avant toute intervention, commencez donc par identifier votre configuration et la référence du ressort. La méthode de remplacement, les points de fixation et les précautions à prendre sont différents selon le système. Dans tous les cas, coupez l’alimentation de la motorisation et immobilisez correctement le portail avant de travailler sur son mécanisme.
Cas 1 : changer un ressort de traction sur une porte de garage sectionnelle
Sur certaines portes sectionnelles du fabricant, l’équilibrage est assuré par des ressorts de traction installés de chaque côté de la porte. Ils travaillent avec un système de câbles et de poulies afin de compenser le poids du tablier pendant l’ouverture et la fermeture.

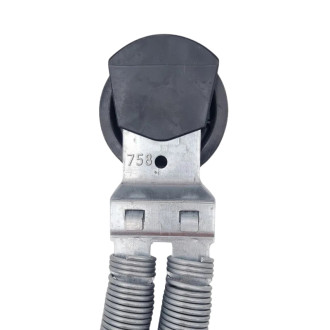

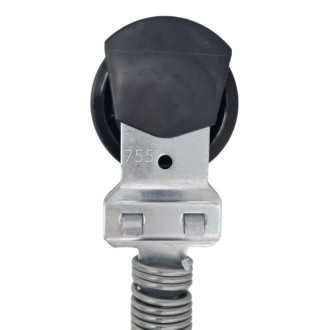

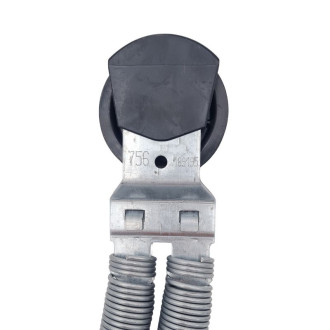

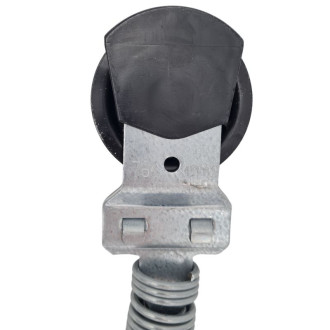

Les ressorts Hörmann destinés à ces types de portes garage sont notamment identifiés par des numéros de la série 740 à 773. Sur les références proposées dans notre catalogue, le numéro d’identification se trouve sur le support métallique maintenant la poulie de renvoi. Les ressorts sont livrés assemblés avec leur crochet inférieur et leur poulie selon la référence concernée.
Avant le démontage, repérez précisément le cheminement du câble et la position de chaque élément. Nous vous conseillons de prendre plusieurs photos du montage afin de conserver un repère clair pour l’installation du nouveau ressort.
La porte doit ensuite être placée dans la position prévue pour réduire au maximum la tension des ressorts et être solidement immobilisée. Le ressort ne doit être décroché qu’une fois sa tension maîtrisée. Profitez du démontage pour contrôler l’état du câble, de la poulie et des points de fixation.
Installez ensuite le nouveau ressort en reproduisant le montage d’origine et en respectant le passage du câble. Lorsque les deux ressorts ont été installés en même temps et ont effectué le même nombre de cycles, même si un seul des ressorts est cassé, nous recommandons de remplacer les deux côtés simultanément afin de conserver un équilibrage homogène de votre porte de garage.
Une fois le remplacement terminé, testez la porte manuellement avant de reconnecter le moteur. Elle doit pouvoir monter et descendre régulièrement, sans effort excessif ni différence importante entre le côté droit et le côté gauche.
Cas 2 : changer un ressort de torsion sur une porte de garage sectionnelle
Sur les portes de garage sectionnelles Hörmann équipées de ressorts de torsion, les ressorts sont montés sur un axe horizontal situé au-dessus du tablier. Ils transmettent leur force aux tambours et aux câbles afin de compenser le poids de la porte. Hörmann utilise notamment ce principe sur plusieurs de ses portes sectionnelles avec un dispositif de sécurité en cas de rupture de ressort.

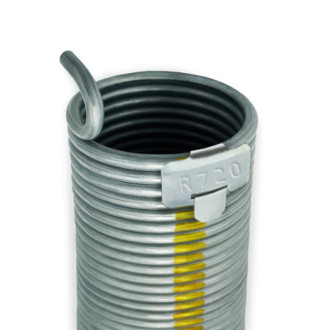

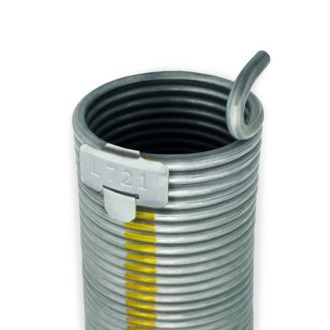

Avant de commander, identifiez précisément le ressort droit et le ressort gauche. Les références Hörmann comportent une désignation L ou R associée à un numéro. Attention : les deux ressorts d’une même porte peuvent présenter des dimensions différentes. Il ne faut donc pas chercher à les remplacer par deux ressorts visuellement identiques si la configuration d’origine ne l’était pas.
Le remplacement d’un ressort de torsion demande davantage de précautions qu’un ressort de traction. Même lorsque la porte est immobile, un ressort encore tendu emmagasine une énergie importante. La détente et la remise en tension doivent être effectuées avec des barres de tension adaptées aux mandrins.
Après avoir sécurisé et désaccouplé la porte, la tension restante doit être supprimée selon la procédure correspondant au montage Hörmann. L’ancien ressort peut ensuite être retiré de l’axe et remplacé par la nouvelle référence, en respectant son sens d’enroulement et sa position.
Le nouveau ressort doit ensuite être remis sous tension conformément aux caractéristiques de votre porte de garage Hörmann. Il n’existe pas un nombre de tours universel valable pour tous les portails de la marque : le réglage dépend notamment du ressort, de la hauteur de la porte et de la configuration du système d’équilibrage.
Après la mise en tension, contrôlez l’équilibrage manuellement. Une porte correctement réglée doit rester relativement stable lorsqu’elle est placée à environ un tiers puis aux deux tiers de sa hauteur. Si elle descend seule, la compensation est insuffisante ; si elle remonte, la tension est trop importante.
Lorsque deux ressorts ont travaillé ensemble pendant plusieurs années, nous recommandons de remplacer la paire lorsqu’un premier ressort casse, même si le second semble encore intact. Cela permet de repartir avec deux ressorts présentant un niveau d’usure comparable.
Cas 3 : changer un ressort sur une porte de garage basculante

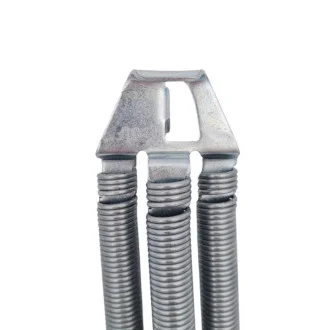

Les portes de garage basculantes Hörmann, comme les N80, F80, S95 ou certaines portes Berry et EcoStar, utilisent des ressorts de traction assemblés en grappes et placés de chaque côté de la porte. Selon la référence, une grappe peut être composée de trois ou quatre ressorts montés entre leurs crochets.

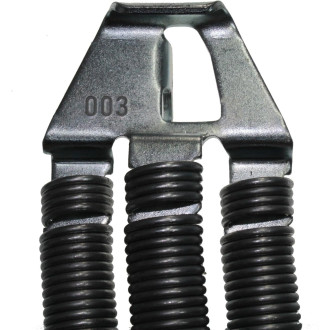

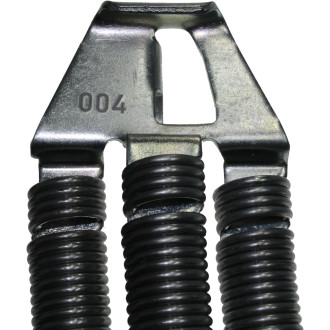

Chez Hörmann, ces ressorts sont notamment identifiés par des numéros allant de 001 à 033. Ce numéro est généralement gravé sur l’un des crochets de l’ensemble. C’est cette indication qu’il faut rechercher en priorité avant de commander votre ressort de remplacement.
Certaines anciennes références ont également été remplacées au fil du temps. Par exemple, le ressort 002 remplace l’ancien modèle 013 sur les configurations concernées. Il est donc préférable de rechercher la correspondance de votre référence plutôt que de comparer uniquement la longueur ou l’aspect du ressort.
Avant de décrocher l’ancien ensemble, prenez une photo des crochets et de leurs points d’ancrage. Le nouveau jeu de ressorts doit ensuite être monté dans la même configuration, avec les crochets correctement engagés.
Sur une porte complète, il faut une grappe de ressorts de chaque côté. Nous recommandons de remplacer les ensembles droit et gauche simultanément lorsqu’ils ont le même âge afin d’éviter une différence de force entre un ressort neuf et un ressort déjà fatigué. La référence 001, par exemple, est une grappe de trois ressorts et deux grappes sont nécessaires pour équiper complètement la porte concernée.
Après le montage, contrôlez l’équilibrage manuellement avant de remettre la motorisation en service. La porte doit pouvoir être déplacée sans effort excessif et rester correctement équilibrée sur son mouvement.
L'accompagnement Aidegar pour un remplacement facile et rapide
Nous proposons une gamme complète de ressorts d’origine pour tous les modèles de portes de garage Hörmann, avec des ressorts de traction et de torsion adaptés à de nombreuses générations de portails.
Si vous ne savez pas quelle référence commander, envoyez-nous une photo de votre ressort, de son marquage et de votre porte. Nos techniciens peuvent vous aider à identifier la pièce adaptée et vous accompagner lors de son remplacement. Profitez d'un SAV auprès de nos experts de la marque Hörmann.
Porte sectionnelle à ressorts de traction, porte sectionnelle à ressorts de torsion ou porte basculante : commencez toujours par identifier la configuration Hörmann avant de démonter votre ancien ressort. Vous éviterez ainsi une erreur de référence et pourrez remettre votre porte en fonctionnement avec un système d’équilibrage adapté.
