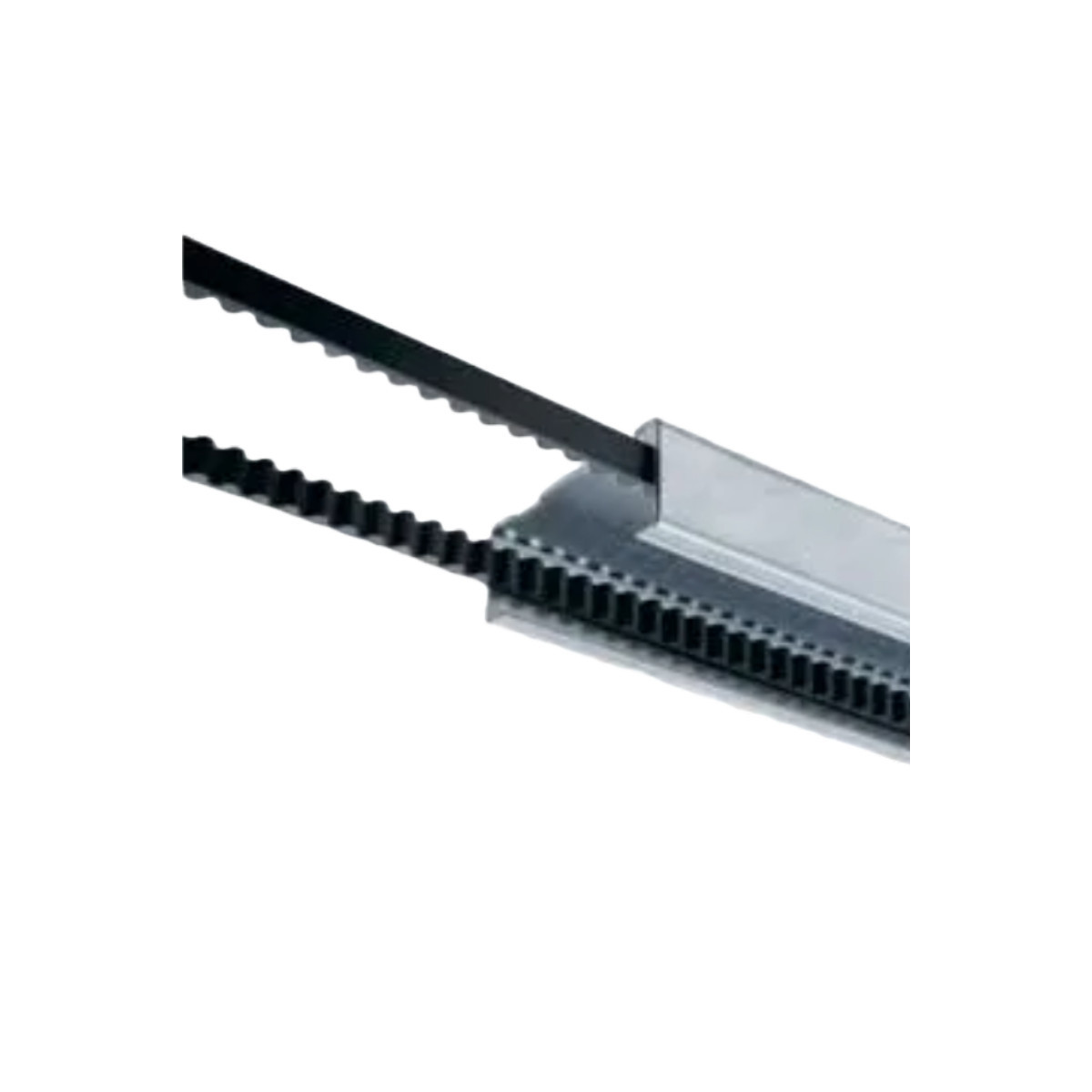

Rail de motorisation Normstahl pour Magic 600 et Magic 1000 de porte de garage sectionnelle et latérale jusqu'à 3150 mm

Description

Quelle hauteur de porte ce rail Magic 600 et Magic 1000 peut-il équiper

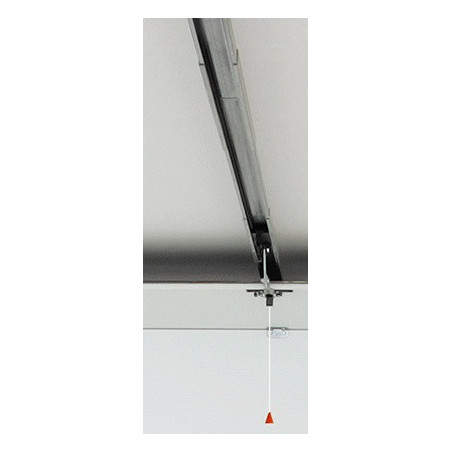

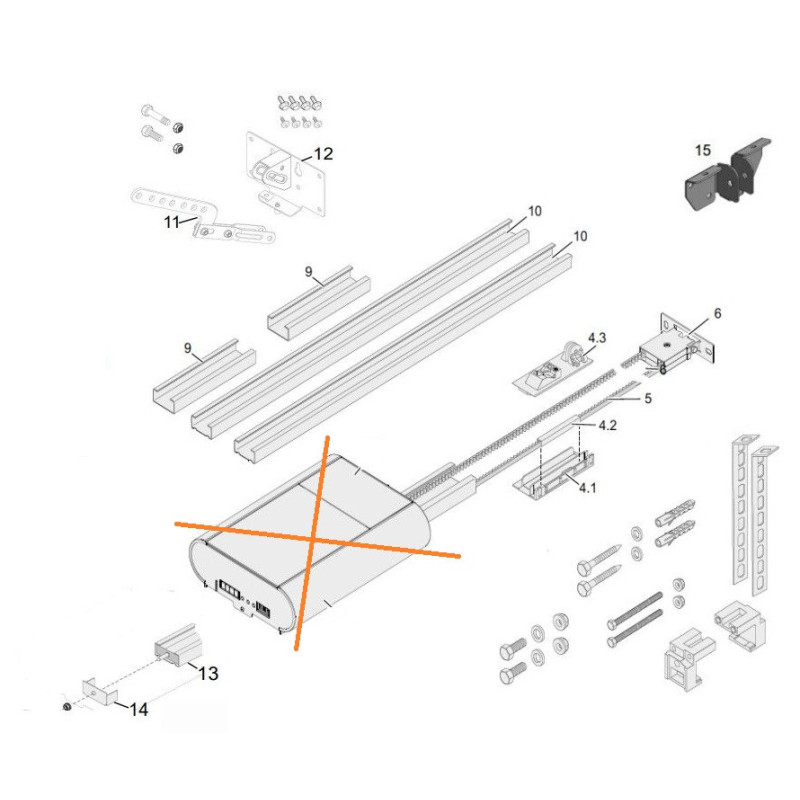

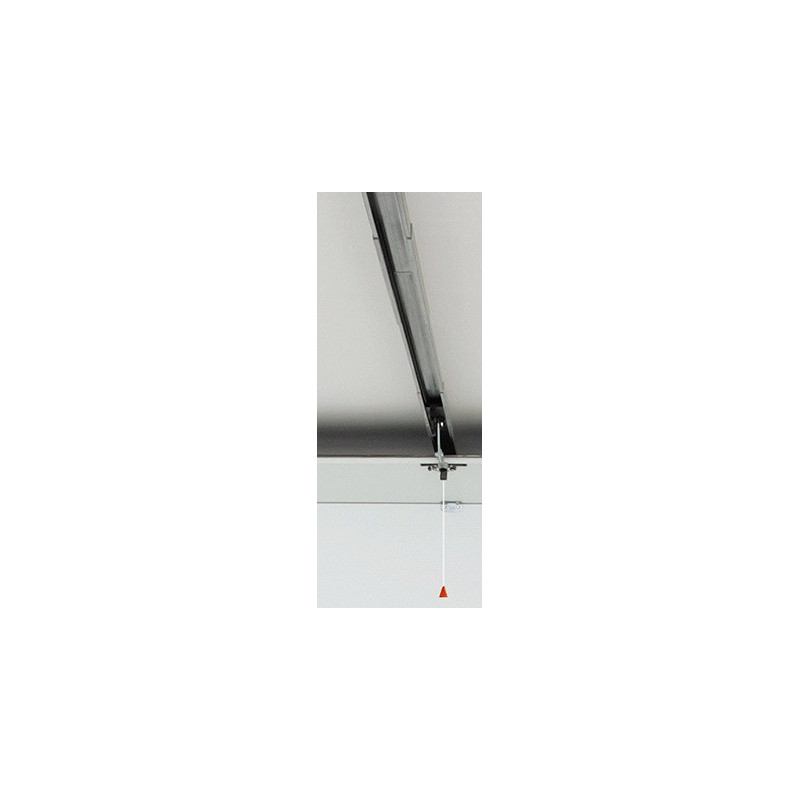

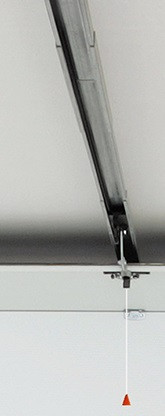

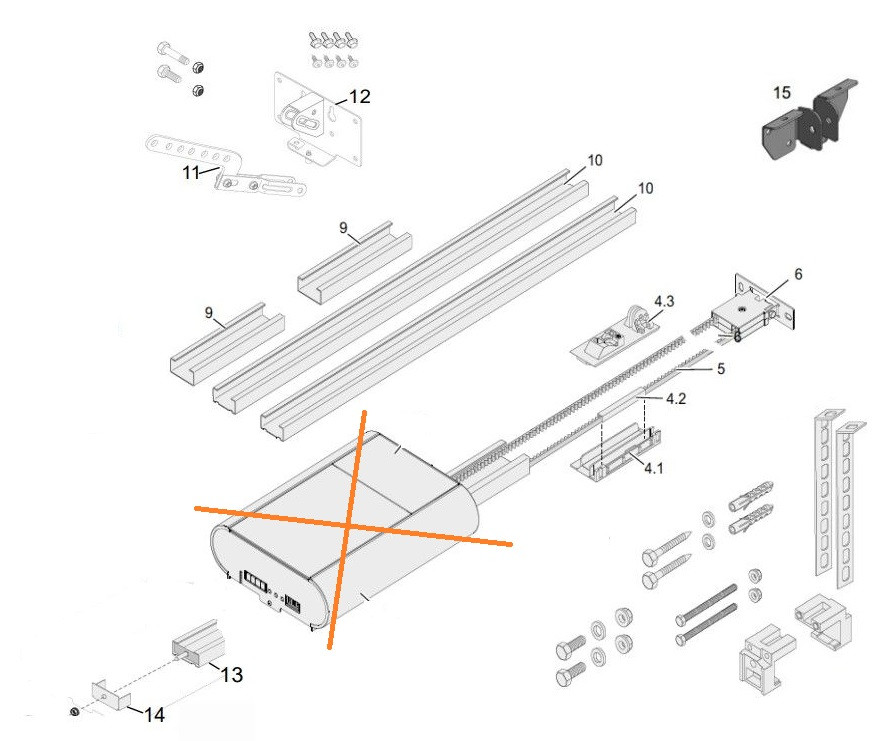

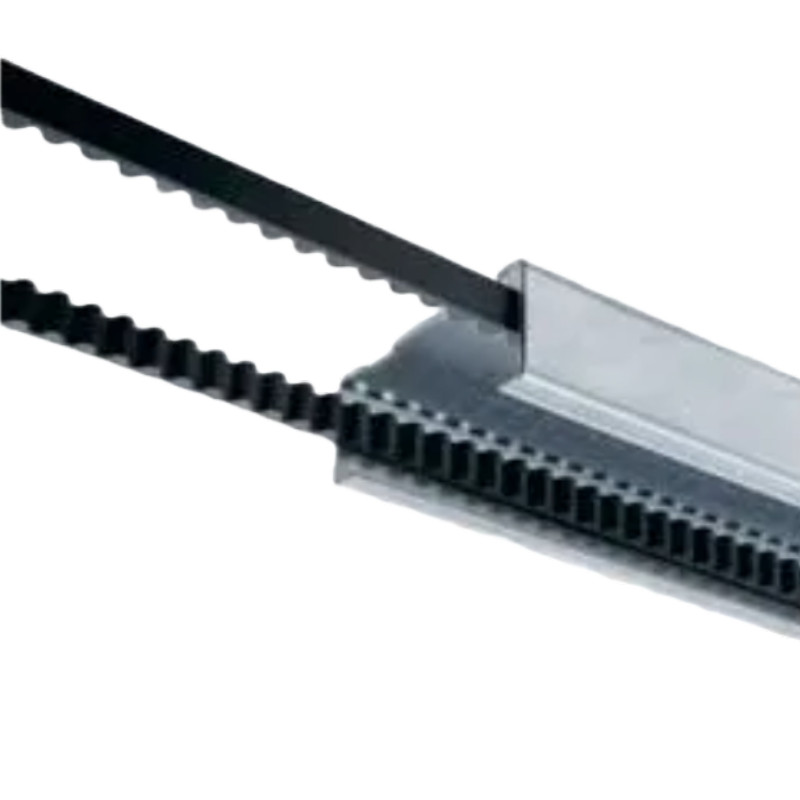

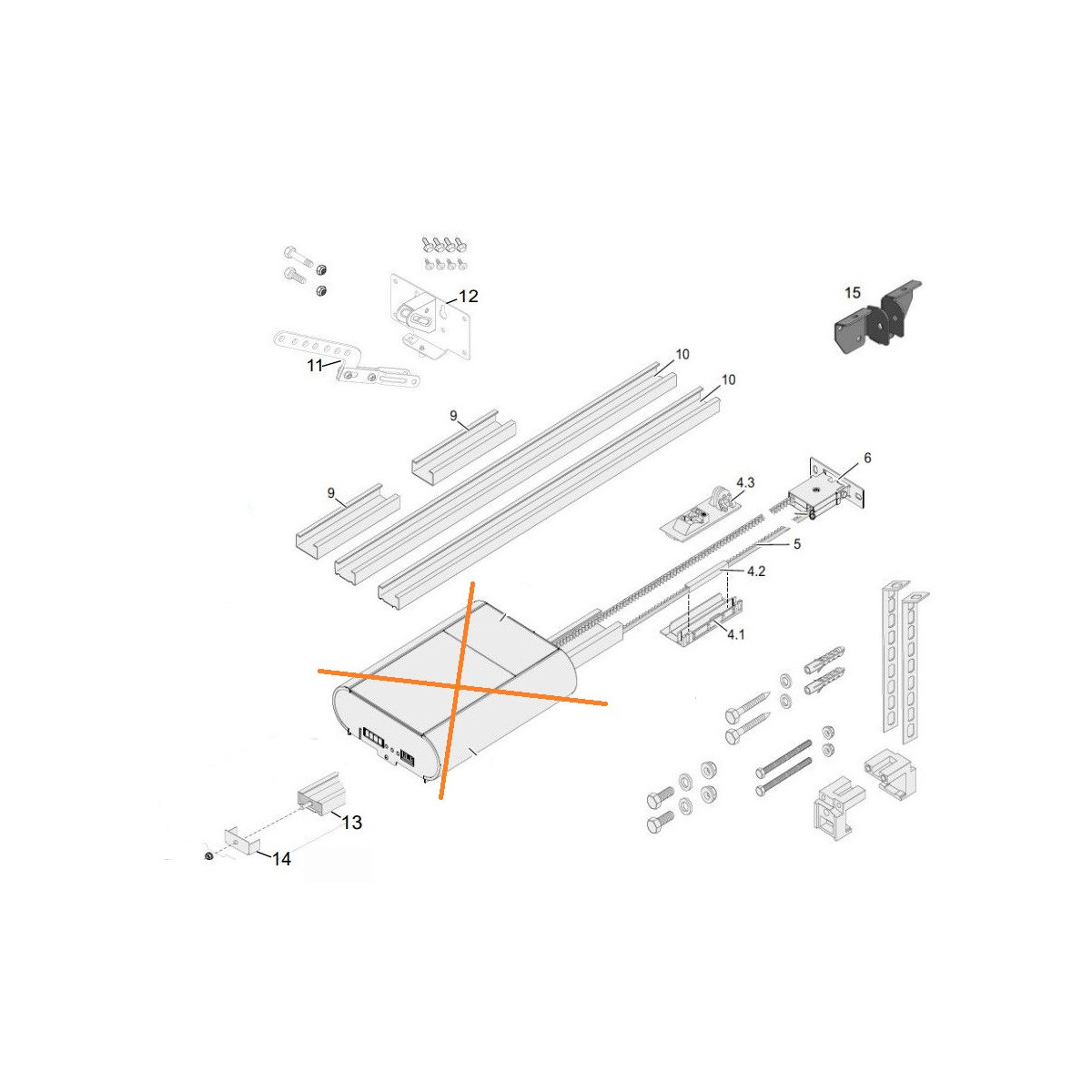

Sur une motorisation Normstahl Magic 600 ou Magic 1000, le rail de motorisation, aussi appelé rail de roulement, se choisit à la bonne longueur selon votre porte. La tête motrice, elle, reste la même quel que soit le rail.

Cette référence, la K140332, est la longueur prévue pour les portes jusqu'à 3150 mm de hauteur. C'est le rail au-dessus du modèle standard : si votre porte dépasse 2375 mm sans atteindre 3150 mm, c'est celui-ci qu'il vous faut.

La bonne longueur pour une porte sectionnelle

Sur une sectionnelle, le rail se choisit sur la hauteur du tablier. Repérez votre mesure dans la gamme et prenez la référence dont la hauteur maximale est juste au-dessus :

• Jusqu'à 2375 mm : K140331
• Jusqu'à 3150 mm : cette référence, K140333
• Jusqu'à 5000 mm : K140333
• Jusqu'à 7170 mm : K140334

Mesurez du sol au point haut du tablier. Un rail trop court ne permet pas à la porte de s'ouvrir complètement, un rail trop long ne se monte pas : la hauteur doit correspondre.

Le cas d'une porte latérale

Sur une porte latérale, ne vous fiez pas à la hauteur : mesurez la longueur de votre rail actuel et prenez la référence correspondante. Ajoutez le kit K087000, qui réunit les pièces nécessaires au montage sur une latérale et sans lequel le rail seul ne suffit pas.

Vous avez une motorisation Spark ?

Ce rail s'adapte aussi aux motorisations Spark avec le kit TSRFK. Sans ce kit, il est prévu pour les Magic 600 et Magic 1000.
