Rail de motorisation Normstahl pour Magic 600 et Magic 1000 de porte de garage sectionnelle et latérale jusqu'à 2375 mm

Description

Quel rail de motorisation choisir pour votre Magic 600 ou Magic 1000

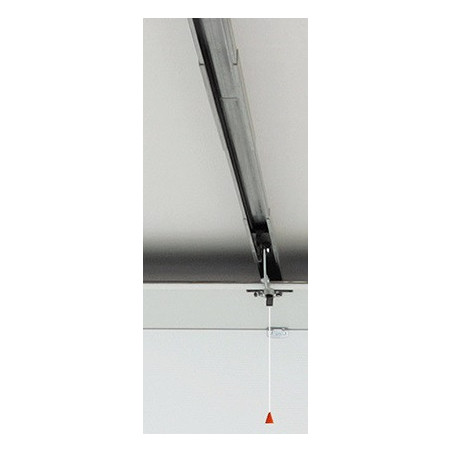

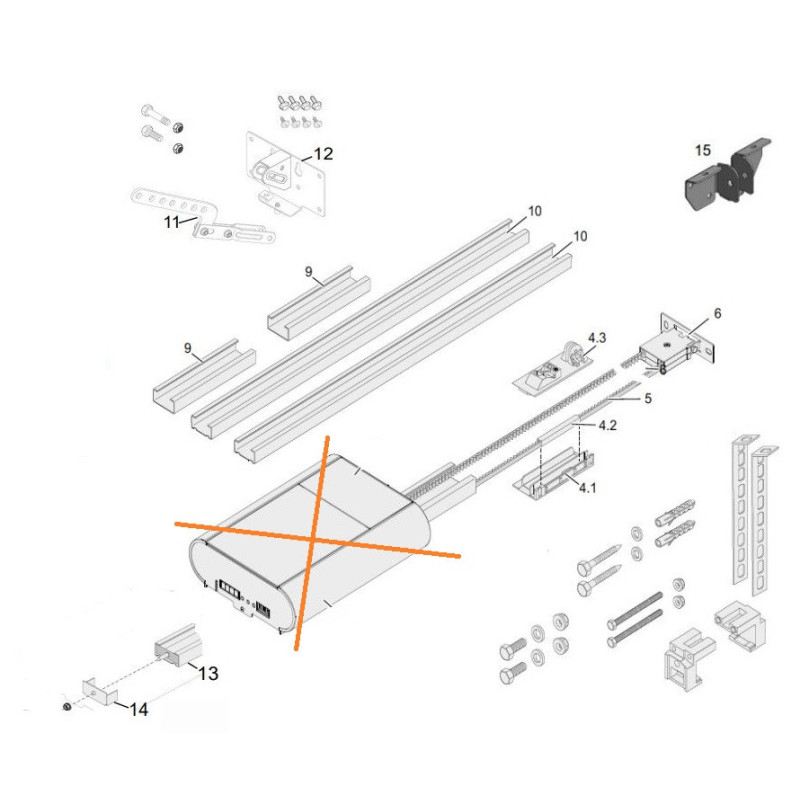

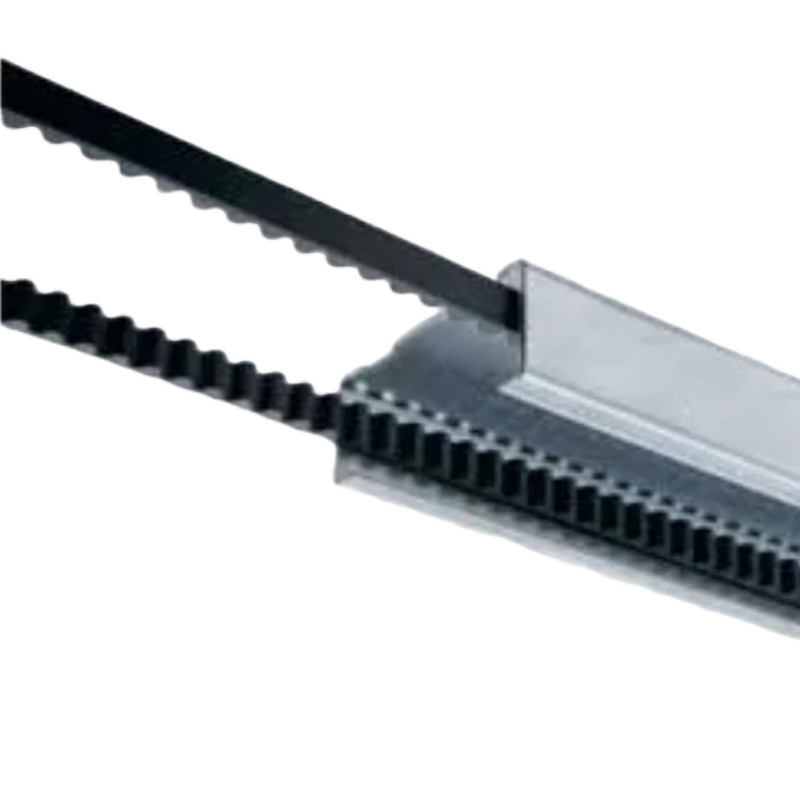

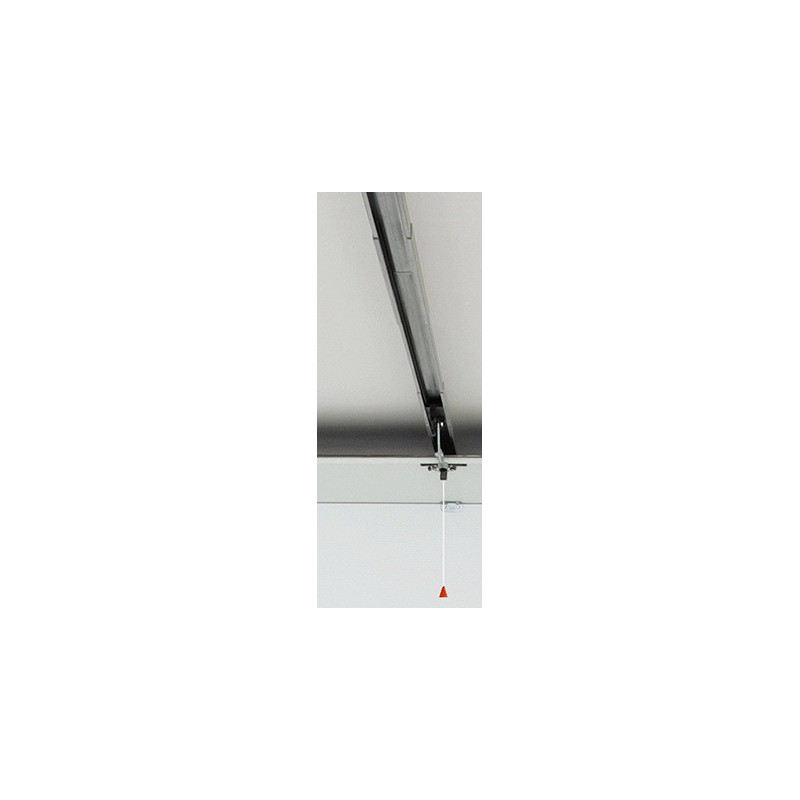

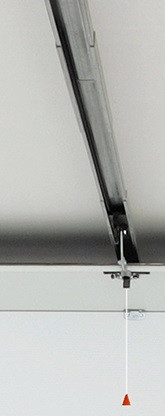

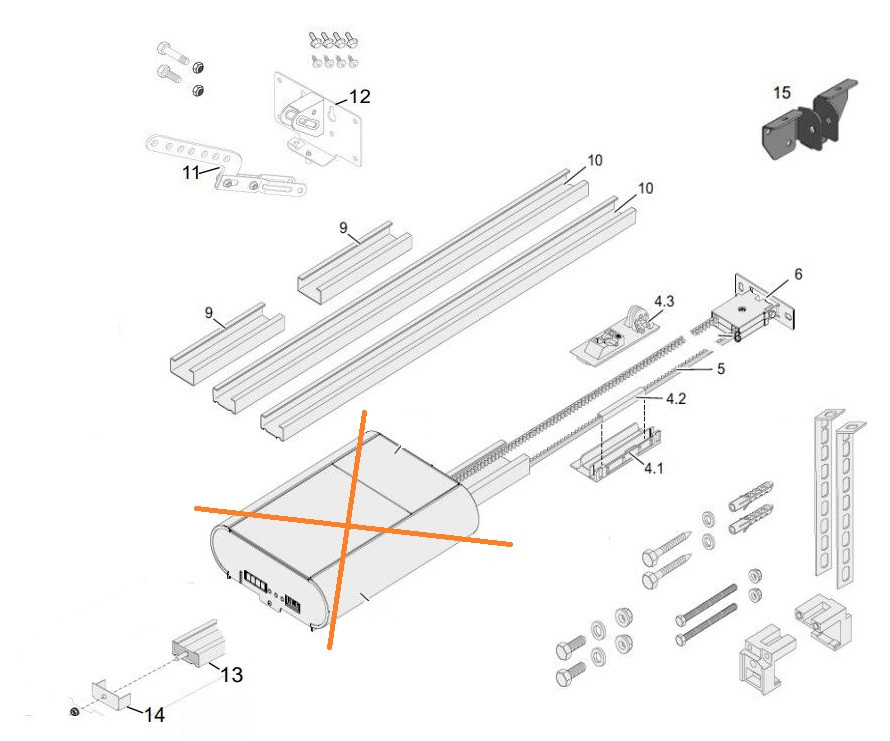

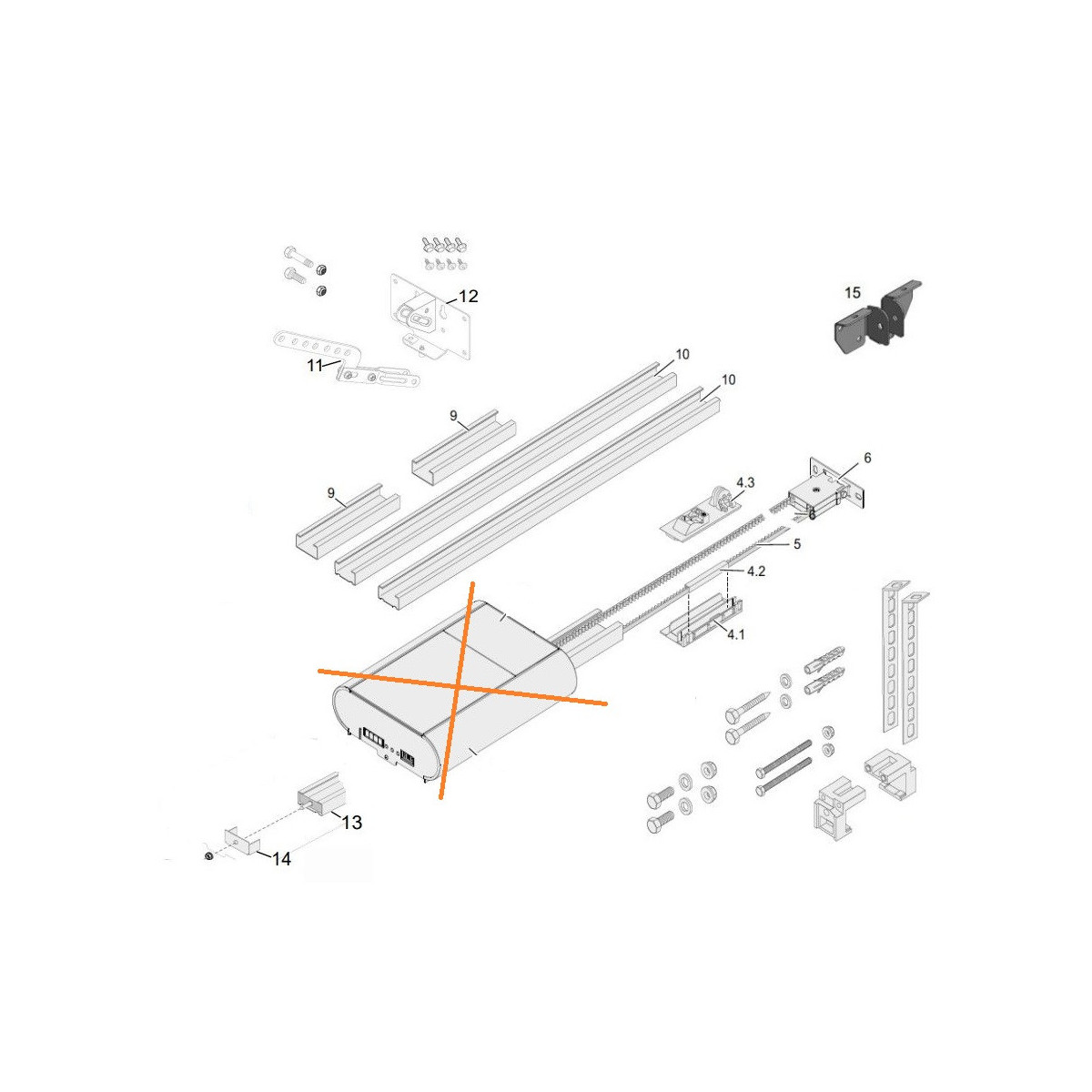

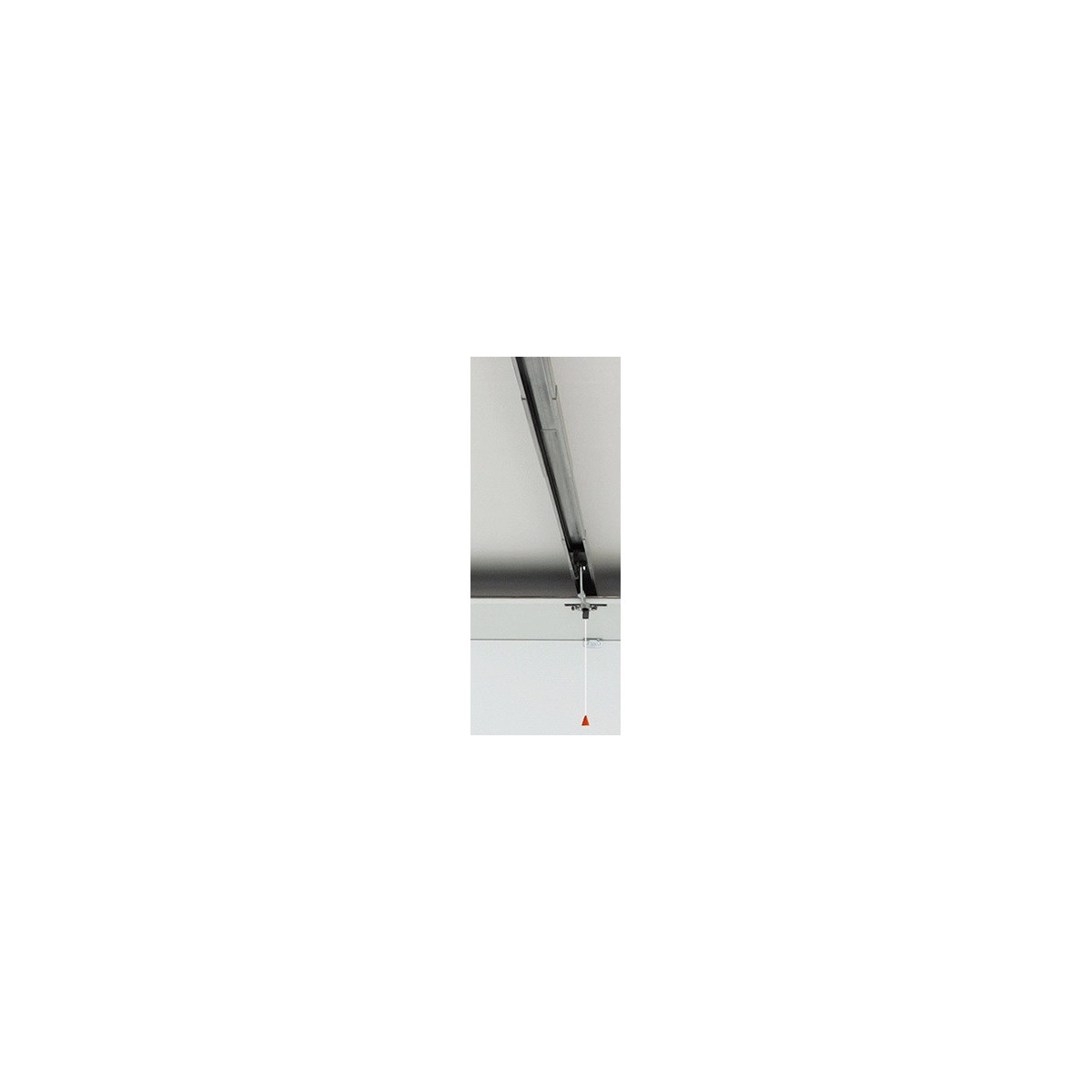

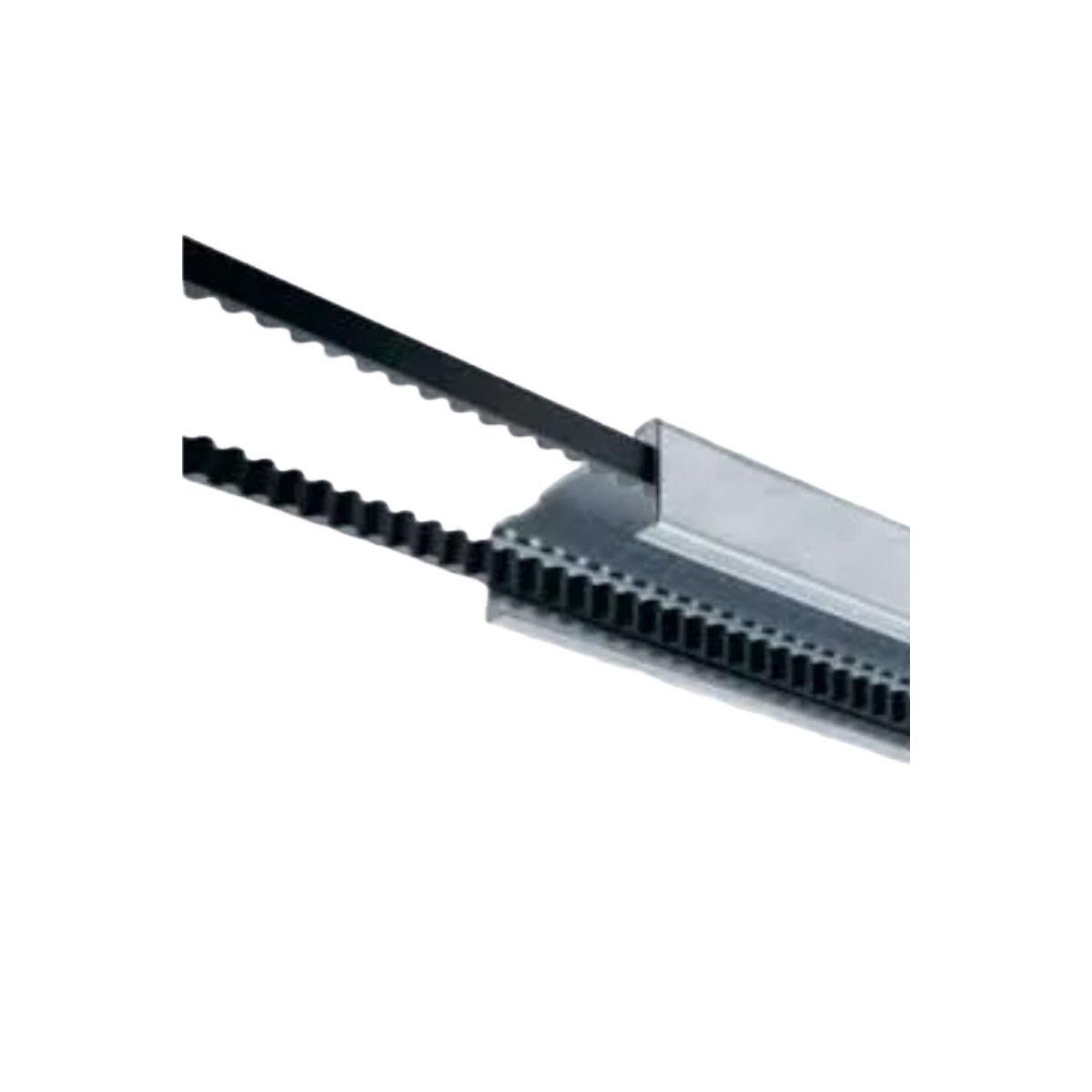

Le rail de motorisation, est la pièce fixée au plafond dans laquelle circule le chariot qui tire la porte. Sur les motorisations Magic 600 et Magic 1000, il se choisit et se remplace indépendamment de la tête motrice.

Le bon rail dépend d'abord du type de votre porte : sectionnelle ou latérale. La façon de le choisir n'est pas la même dans les deux cas.

Pour une porte sectionnelle : choisissez selon la hauteur

Sur une porte sectionnelle, le rail se choisit sur la hauteur du tablier. Cette référence, la K140331, couvre les portes jusqu'à 2375 mm de hauteur, la longueur standard de la gamme.

Les autres longueurs, dans la même série :

• Jusqu'à 2375 mm : cette référence, K140331
• Jusqu'à 3150 mm : K140332
• Jusqu'à 5000 mm : K140333
• Jusqu'à 7170 mm : K140334

Mesurez la hauteur de votre porte et prenez le rail dont la hauteur correspond à votre mesure.

Pour une porte latérale : mesurez votre rail actuel

Sur une porte latérale, la logique change. Ce n'est pas la hauteur de porte qui commande, mais la longueur de votre rail existant : mesurez-le et prenez la référence dont la longueur correspond.

Il faut aussi commander en complément le kit K087000, qui contient toutes les pièces nécessaires au montage sur une porte latérale. Sans lui, le rail seul ne suffit pas à équiper ce type de porte.

Vous avez une motorisation Spark ?

Ce rail équipe aussi les motorisations Spark, à condition d'ajouter le kit d'adaptation TSRFK. Sans ce kit, le rail est prévu pour les Magic 600 et Magic 1000.

Caractéristiques techniques

Foire aux questions (FAQ)

Ce rail convient-il à ma porte sectionnelle et à ma porte latérale ?

Oui, mais la façon de le commander diffère. Sur une sectionnelle, choisissez la longueur selon la hauteur de votre porte. Sur une latérale, mesurez votre rail actuel pour prendre la longueur correspondante, et ajoutez le kit K087000 qui contient les pièces de montage propres à ce type de porte.

Ce rail fonctionne-t-il avec une motorisation Spark ?

Oui, avec le kit d'adaptation TSRFK en complément. Sans ce kit, le rail est prévu pour les motorisations Magic 600 et Magic 1000.
