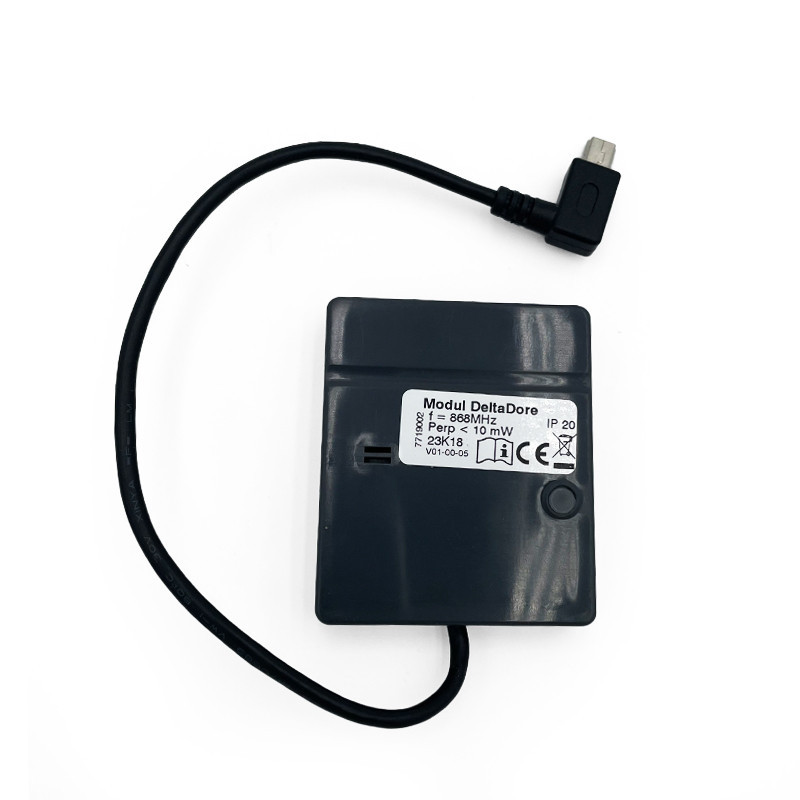

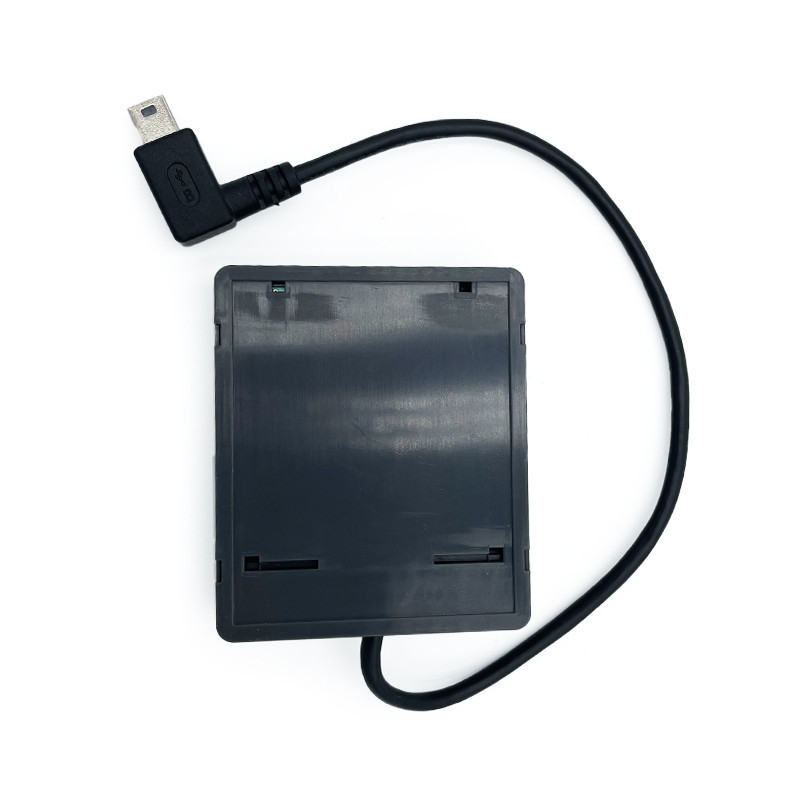

Carte électronique pour module Delta Dore Tydom

Description

Ce récepteur radio X3D permet de transformer votre motorisation Novoferm en une solution connectée. Grâce à l’application Delta Dore Tydom (disponible sur smartphone et tablette), vous pouvez commander l’ouverture et la fermeture de votre garage à distance.

Conçue spécifiquement pour s'intégrer aux boîtiers moteurs, cette carte électronique présente des dimensions ultra-compactes et une faible consommation.

• Dimensions : 46 mm x 26 mm x 2 mm.

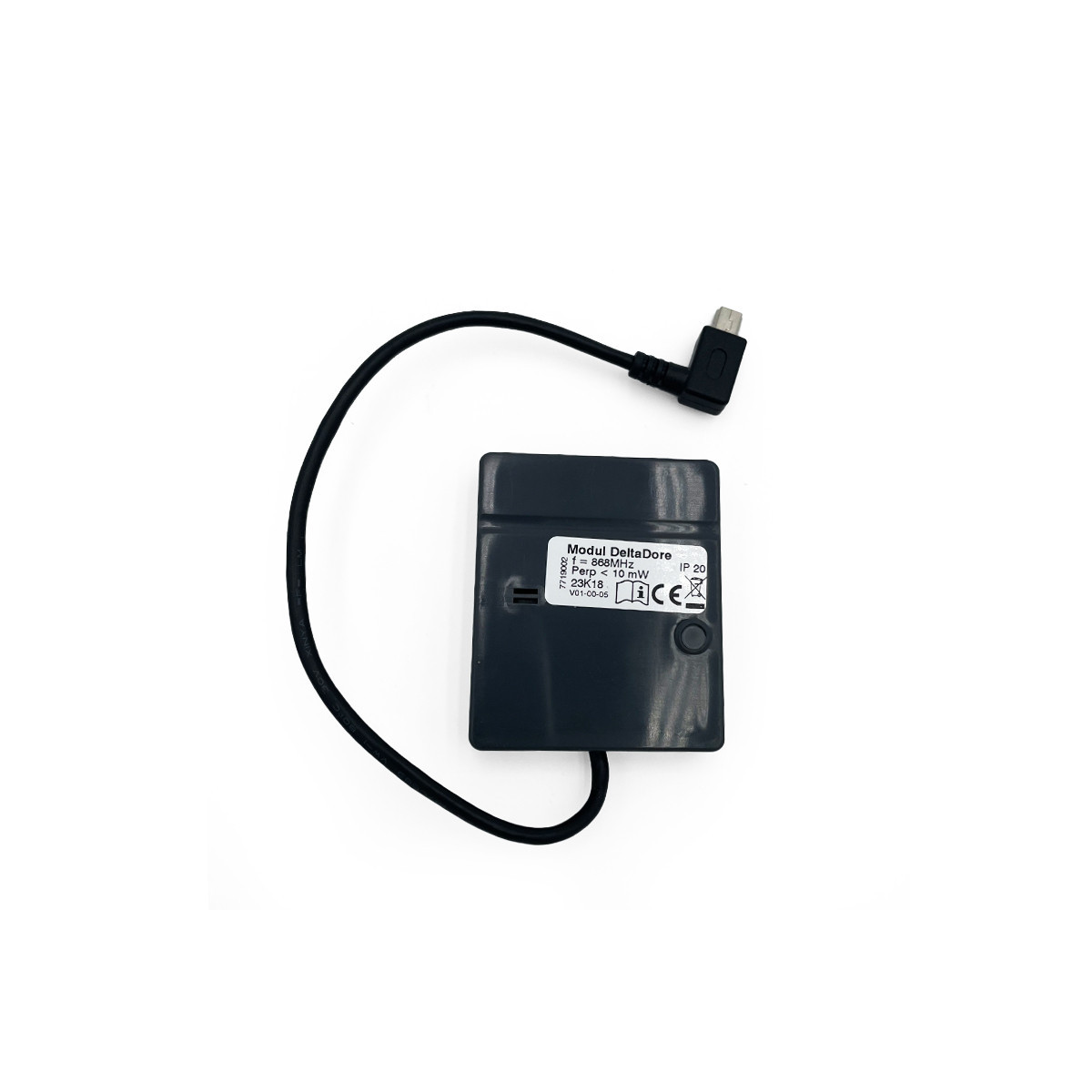

• Fréquence radio : 868 MHz (Protocole radio X3D).

• Consommation : Très faible, environ 0,3 W.

• Température de fonctionnement : De 0°C à +70°C.

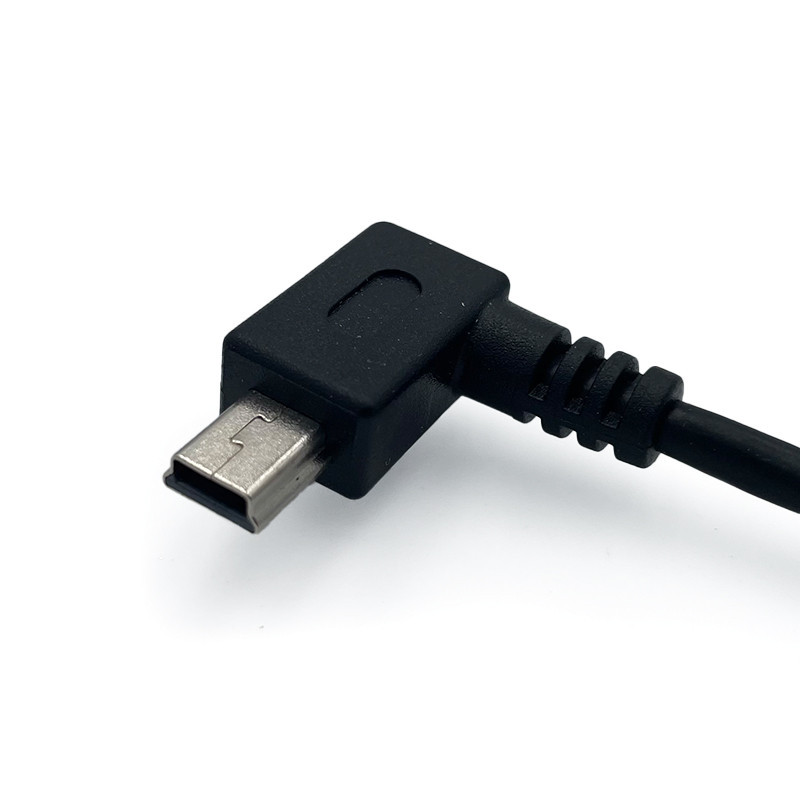

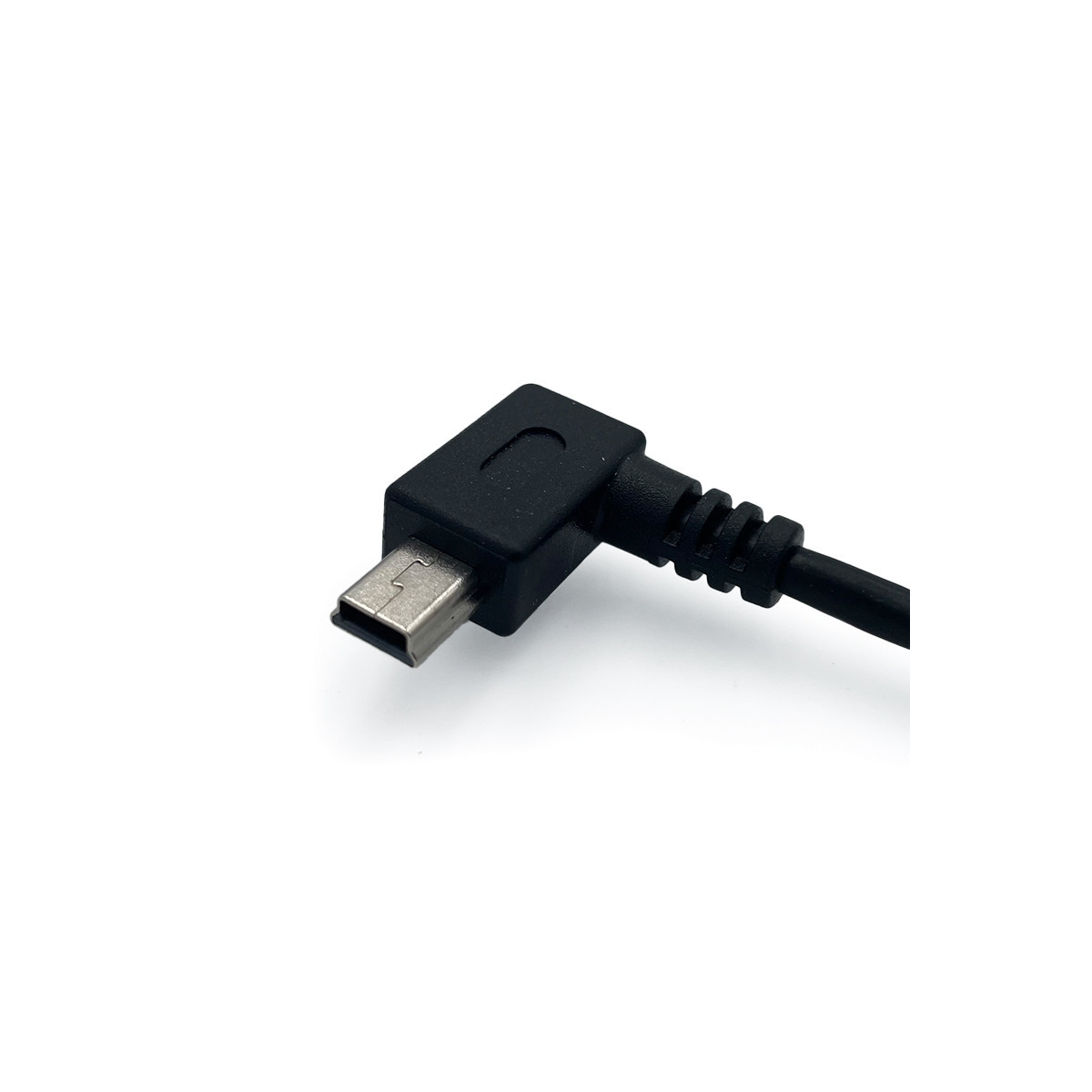

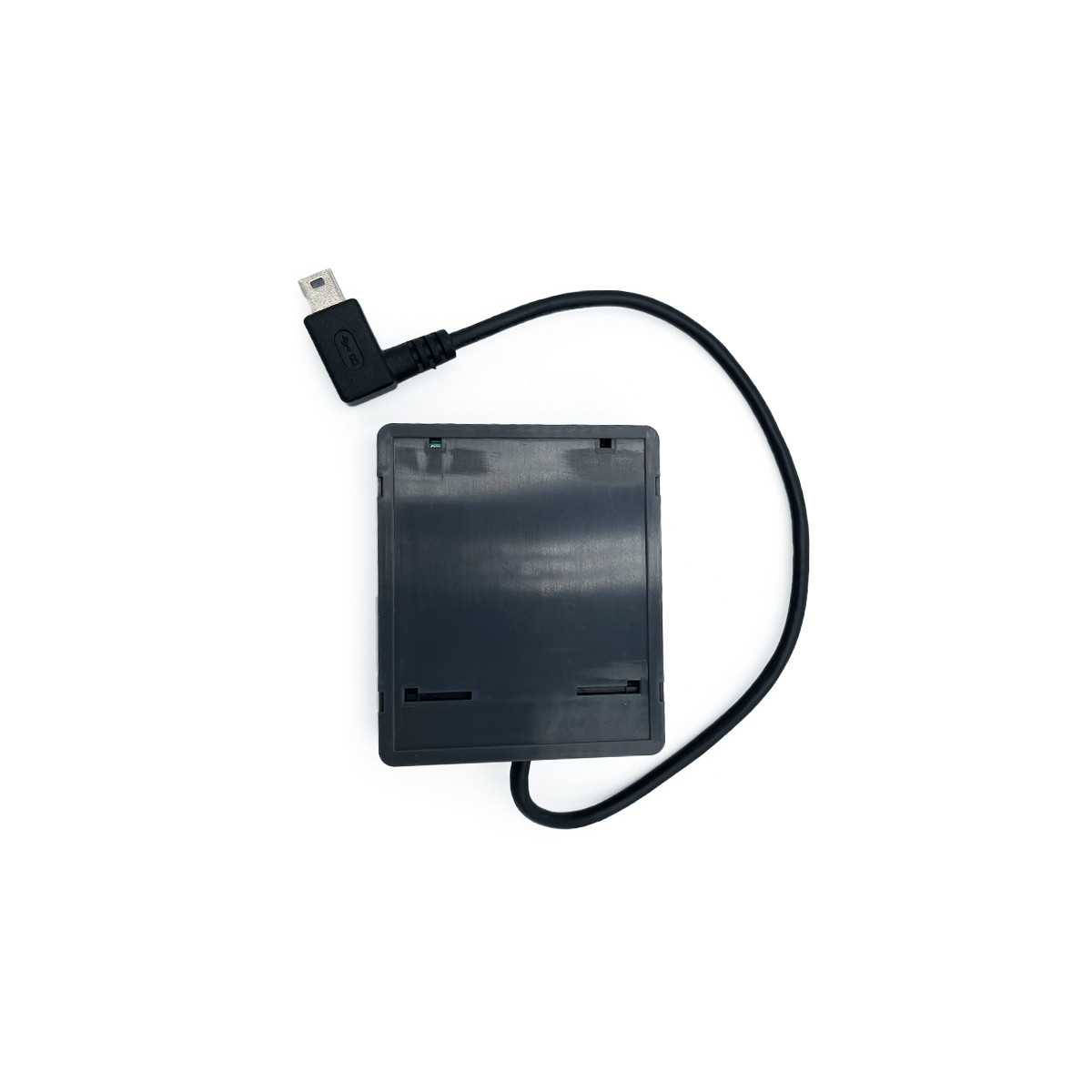

• Connectique : Liaison via port mini-USB.

Compatibilité avec les moteurs Novoferm

La carte radio X3D réf. NFF13694 a été conçue pour une installation simplifiée sur les motorisations Novoferm de dernière génération.

L'installation du module Tydom nécessite impérativement que votre motorisation soit équipée d'au moins un port USB dédié aux accessoires. Cette connectique "Plug & Play" permet l'alimentation et la communication directe entre la carte Delta Dore et la logique de commande du moteur.

Si votre centrale Novoferm (gammes Novomatic, Novorol ou Novoport) possède ce port USB sous le capot de protection, il est compatible avec cette carte, permettant ainsi le pilotage par smartphone et le retour d'état.

Note : Les anciennes générations de moteurs ne disposant pas de cette connectique USB ne peuvent pas recevoir ce module.

Installation et appairage

L'installation est rapide et ne nécessite pas d'outils complexes grâce à la connectique "Plug & Play".

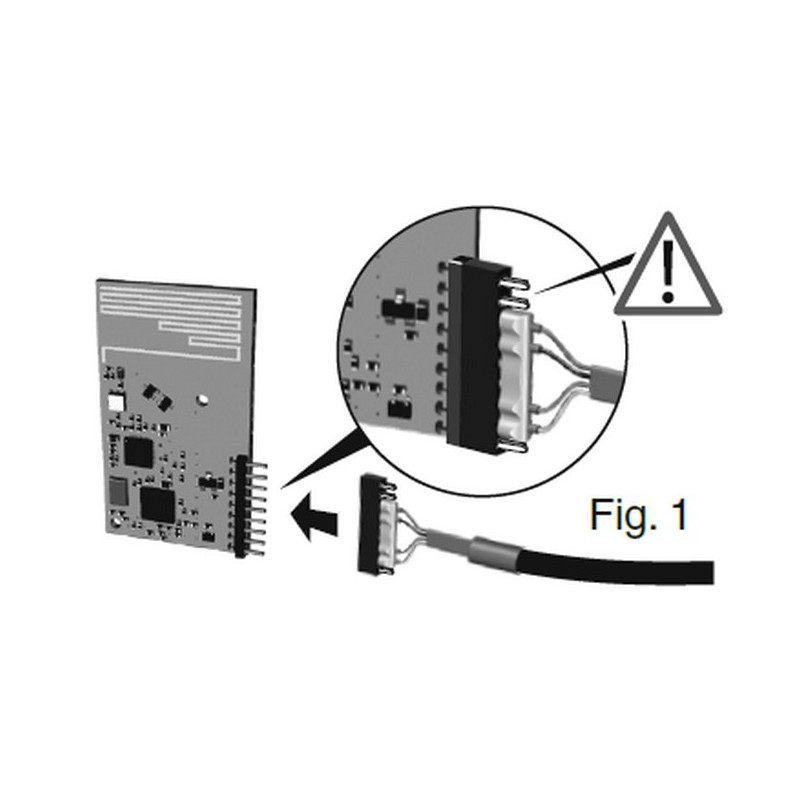

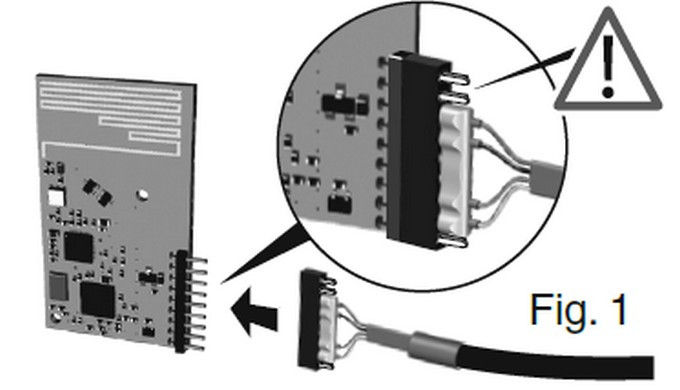

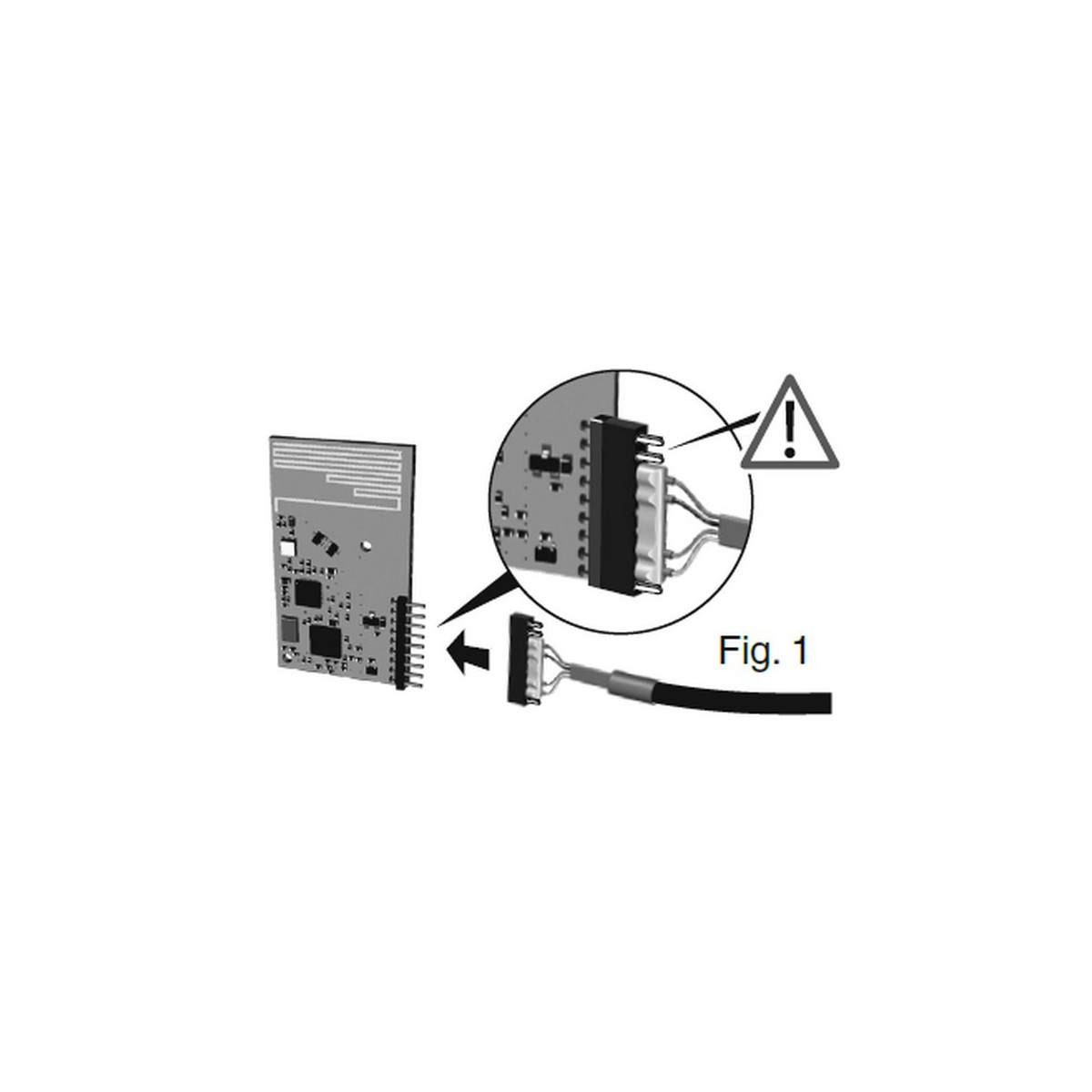

1. Montage : ouvrez le couvercle de votre centrale et insérez le port de la carte dans le port USB.

2. Connexion : branchez le câble USB de la carte sur la prise dédiée du moteur (si nécessaire, retirez la partie sécable protégeant la prise USB sur le moteur).

3. Association : une fois branchée, la carte entre automatiquement en mode association pendant 10 minutes.

4. Configuration App : lancez l'application Tydom, appuyez sur l'icône "Garage" et suivez les instructions à l'écran pour détecter la carte (elle apparaîtra sous le nom "Garage 1").

Retrouvez la notice d'installation téléchargeable en bas de page.
