Rail de guidage vertical Hörmann gauche ou droit pour porte industrielle série 30

Comment choisir le rail de guidage vertical de votre porte sectionnelle industrielle Hörmann

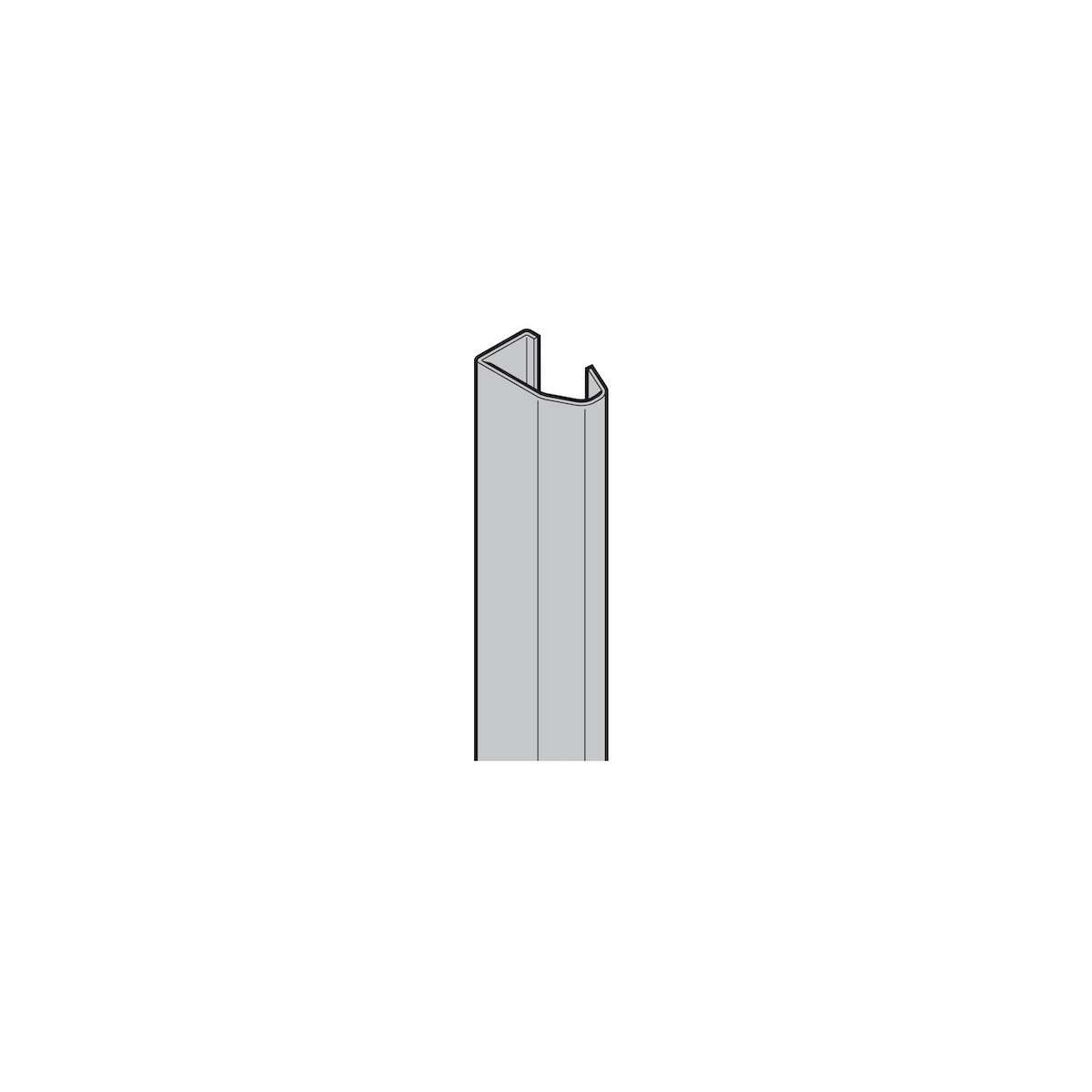

Le rail de guidage vertical est la partie du guidage fixée le long du montant de l’huisserie. C’est lui qui tient les galets du tablier sur toute la hauteur fermée de la porte, avant qu’ils ne rejoignent la courbe puis le rail horizontal. Sur une porte industrielle, il encaisse le poids d’un tablier de grande dimension à chaque manœuvre.

Un rail déformé, enfoncé ou corrodé se repère à l’usage : la porte accroche toujours au même endroit de la course, les galets font un bruit sec de ressaut, ou le tablier part de travers en fermeture. Un choc de chariot élévateur sur le bas du rail est la cause la plus fréquente en exploitation.

Ce rail est perforé de trous carrés. Ces perforations sont les points de fixation du rail sur l’huisserie : leur position doit correspondre à celle de votre installation, c’est pourquoi la commande se fait d’après les données de votre porte et non sur une longueur standard.

Rail gauche ou rail droit : la seule chose à déterminer avant de commander

Hörmann distingue deux rails, qui ne sont pas interchangeables :

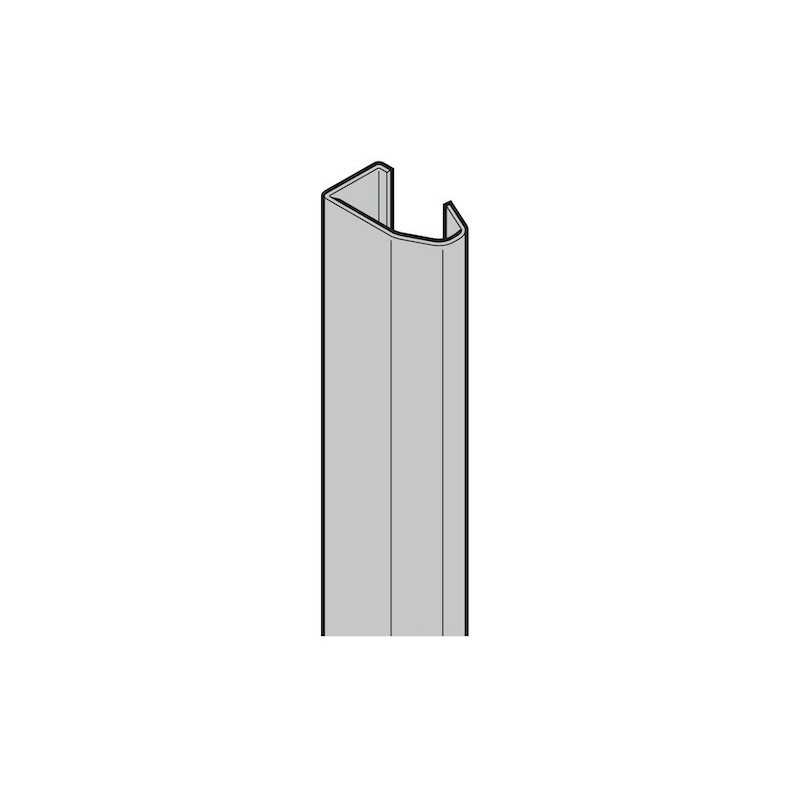

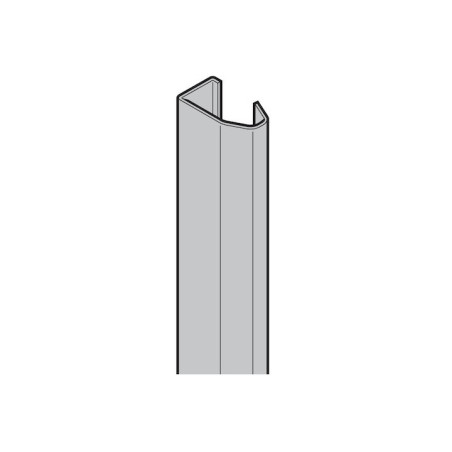

• 3044800 : rail gauche, avec perforations carrées
• 3044801 : rail droit, avec perforations carrées

Votre porte est-elle concernée ?

Ce rail couvre les portes sectionnelles industrielles Hörmann de la série 30 fabriquées du 10 août 1992 au 6 juillet 2001.

La plaque signalétique se trouve sur le tablier et porte l’année de fabrication, le numéro de commande et le numéro de produit. Ce sont ces trois informations qui permettent d’établir que votre porte relève bien de la série 30 sur cette période, et non d’une série voisine dont les rails ne sont pas les mêmes.

Pourquoi ce rail est vendu au mètre

La hauteur du guidage vertical dépend de la hauteur de passage de votre porte : il n’existe pas de longueur unique. Hörmann référence donc ce rail au mètre linéaire, et la longueur est établie à partir des données de votre porte. C’est aussi la raison pour laquelle cette pièce est proposée sur devis : la cote se détermine avant la commande, à partir de la plaque signalétique.

La visserie de fixation se commande à part

Hörmann précise que le matériel de fixation se commande en fonction de la longueur du rail : plus le rail est long, plus il compte de points de fixation. Il s’agit de vis à tête plate M8 × 22 et d’écrous M8 à embase, à prévoir en complément du rail.

Caractéristiques techniques
