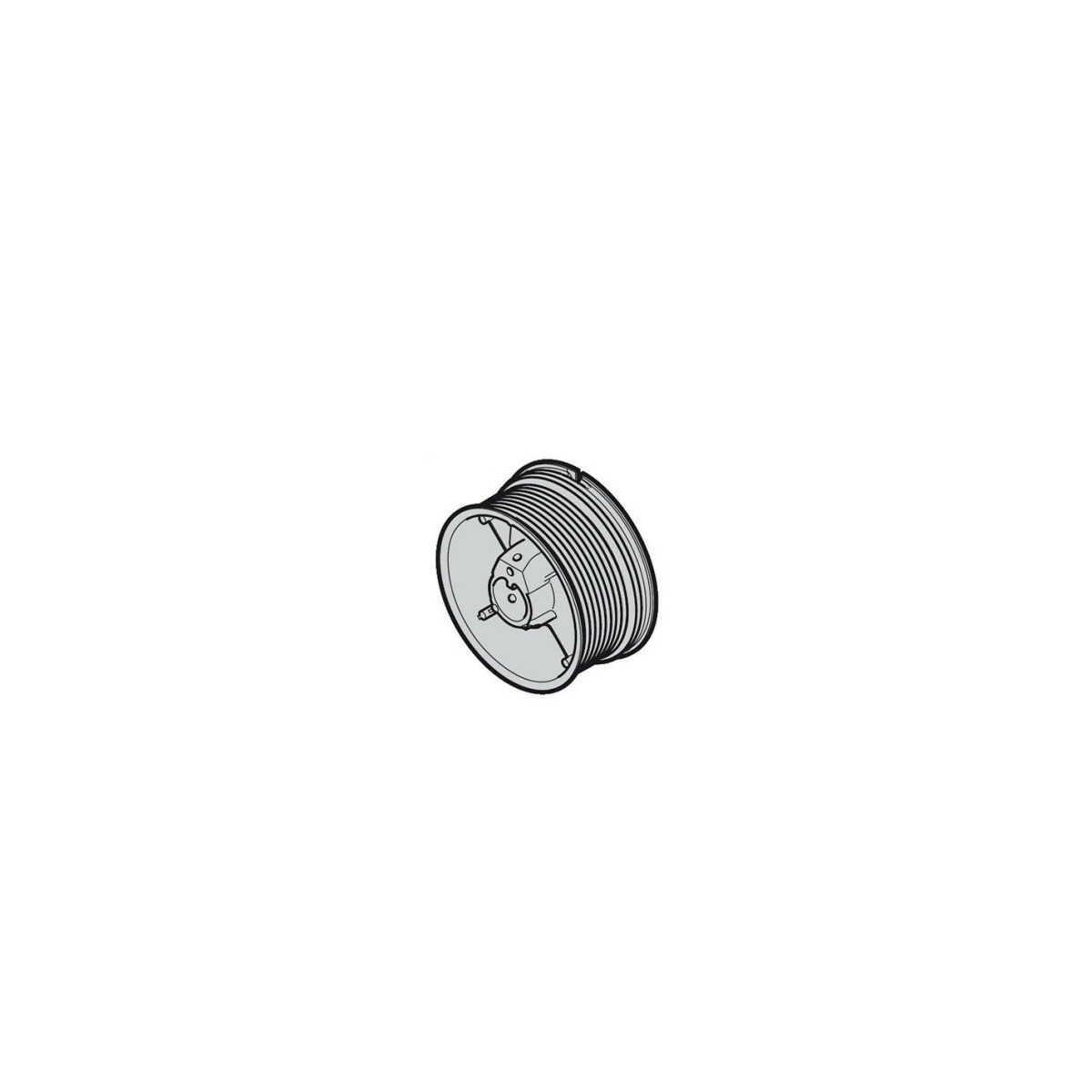

Tambour d’enroulement taille 2 Hörmann droite ou gauche pour porte industrielle SPU 40

Comment identifier le tambour d’enroulement de sa porte industrielle Hörmann

Le tambour d’enroulement est la pièce fixée à chaque extrémité de l’arbre, sur laquelle s’enroule le câble de levage. C’est lui qui tire le tablier à l’ouverture en enroulant le câble, et le laisse descendre à la fermeture. Un tambour usé, fissuré ou dont la gorge est marquée fait sortir le câble ou monter la porte de travers.

Hörmann décline ses tambours par taille (1, 2, 3…), selon la hauteur de la porte. Celui-ci est le taille 2. Repérez la taille sur le tambour en place avant de commander : un tambour d’une autre taille ne reprend pas le même enroulement de câble.

Droite ou gauche : les deux déclinaisons

Une porte reçoit un tambour de chaque côté de l’arbre, et ils sont de sens opposés. Cette fiche propose les deux :

• Droite : référence 3086200
• Gauche : référence 3086199

Repérez le côté à remplacer, vu de l’intérieur du garage, et sélectionnez la déclinaison correspondante. Les deux tambours ayant tourné le même nombre de cycles, pensez à contrôler le second quand vous changez le premier.

Compatible ferrures N, ND, NS, NH, L et LD

Ce tambour est prévu pour les portes à ferrures N, ND, NS, NH, L et LD. Le type de ferrure correspond au mode de guidage de la porte dans les rails. Vérifiez votre ferrure avant de commander : une ferrure H ou d’un autre type demande un tambour différent.
