Pack motorisation complète Procom 7.4 Tubauto avec rail FS10

Avant de commander : votre porte entre-t-elle dans les limites de la Procom 7.4 ?

Trois chiffres à vérifier, et ils se relèvent en cinq minutes avec un mètre.

La surface, d'abord. Multipliez la largeur par la hauteur de votre porte. La Procom 7.4 couvre jusqu'à 11,25 m², ce qui correspond à l'immense majorité des portes de garage simples et à beaucoup de doubles. Une porte de 3 m par 2,10 m fait 6,3 m² : large marge.

La largeur ensuite, plafonnée à 5 000 mm. C'est une limite mécanique et pas seulement une question de poids : au-delà, le point d'entraînement unique au centre du tablier ne suffit plus à répartir l'effort.

Le poids enfin, indirectement. La motorisation développe 600 N en traction et en poussée, avec un effort de pointe de 750 N au démarrage, le moment où la porte résiste le plus. Si votre tablier est particulièrement lourd, double paroi isolée de grande dimension ou habillage bois plein, dites-le-nous avant de commander.

Dans ses limites, elle ouvre à 20 cm/s et supporte 25 cycles par jour, soit une douzaine d'allers-retours. C'est le rythme d'un foyer avec une ou deux voitures.

Trois longueurs de rail, à choisir sur la hauteur et la ferrure

La longueur du rail ne dépend pas du moteur mais de votre porte, et de deux caractéristiques précises : sa hauteur et le type de ferrure sur lequel elle coulisse.

Porte basculante

• 3200 mm, longueur réelle 2970 mm : porte jusqu'à 2500 mm de hauteur
• 3450 mm, longueur réelle 3210 mm : porte jusqu'à 2750 mm de hauteur

Porte sectionnelle, ferrure N, épaisseur 42 mm

• 3200 mm : porte jusqu'à 2250 mm de hauteur
• 3450 mm : porte jusqu'à 2500 mm de hauteur
• 4125 mm, longueur réelle 3900 mm : porte jusqu'à 3000 mm de hauteur

Porte sectionnelle, ferrure L, Z ou H, épaisseur 42 mm

• 3200 mm : porte jusqu'à 2125 mm de hauteur
• 3450 mm : porte jusqu'à 2375 mm de hauteur
• 4125 mm : porte jusqu'à 3000 mm de hauteur

Remarquez l'écart entre les deux types de ferrure à hauteur égale : à 2300 mm de hauteur, une porte en ferrure N prend le rail moyen, une porte en ferrure L, Z ou H également, mais une porte de 2200 mm bascule d'un rail à l'autre selon sa ferrure. D'où l'intérêt de vérifier les deux. Un doute ? Envoyez-nous la mesure et une photo du montage.

Ce que contient le pack

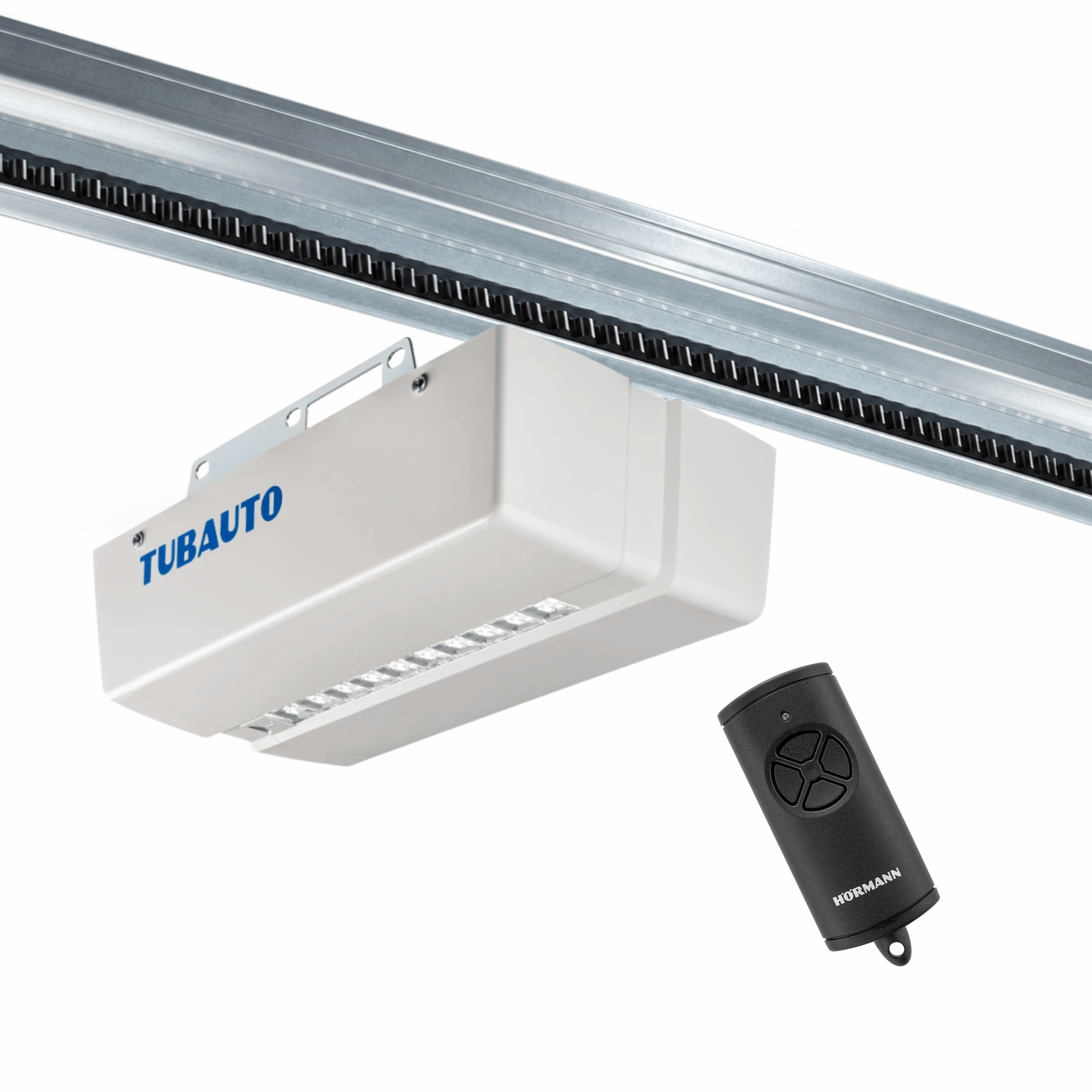

• 1 tête moteur Procom 7.4
• 1 rail FS10 à la longueur choisie, livré en 2 parties, avec son pignon, sa sangle crantée, son tendeur et son chariot d'entraînement

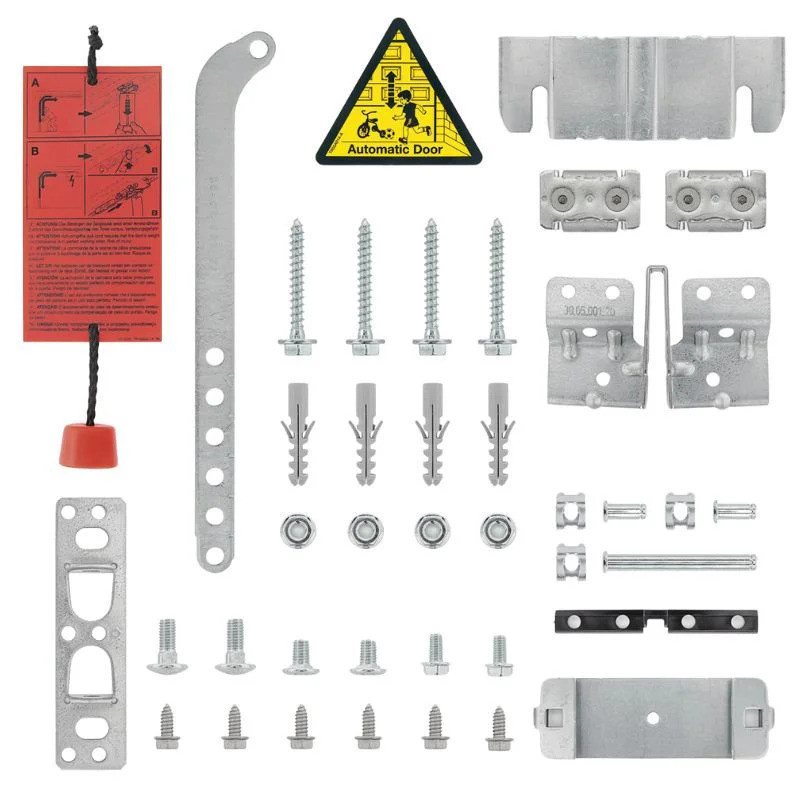

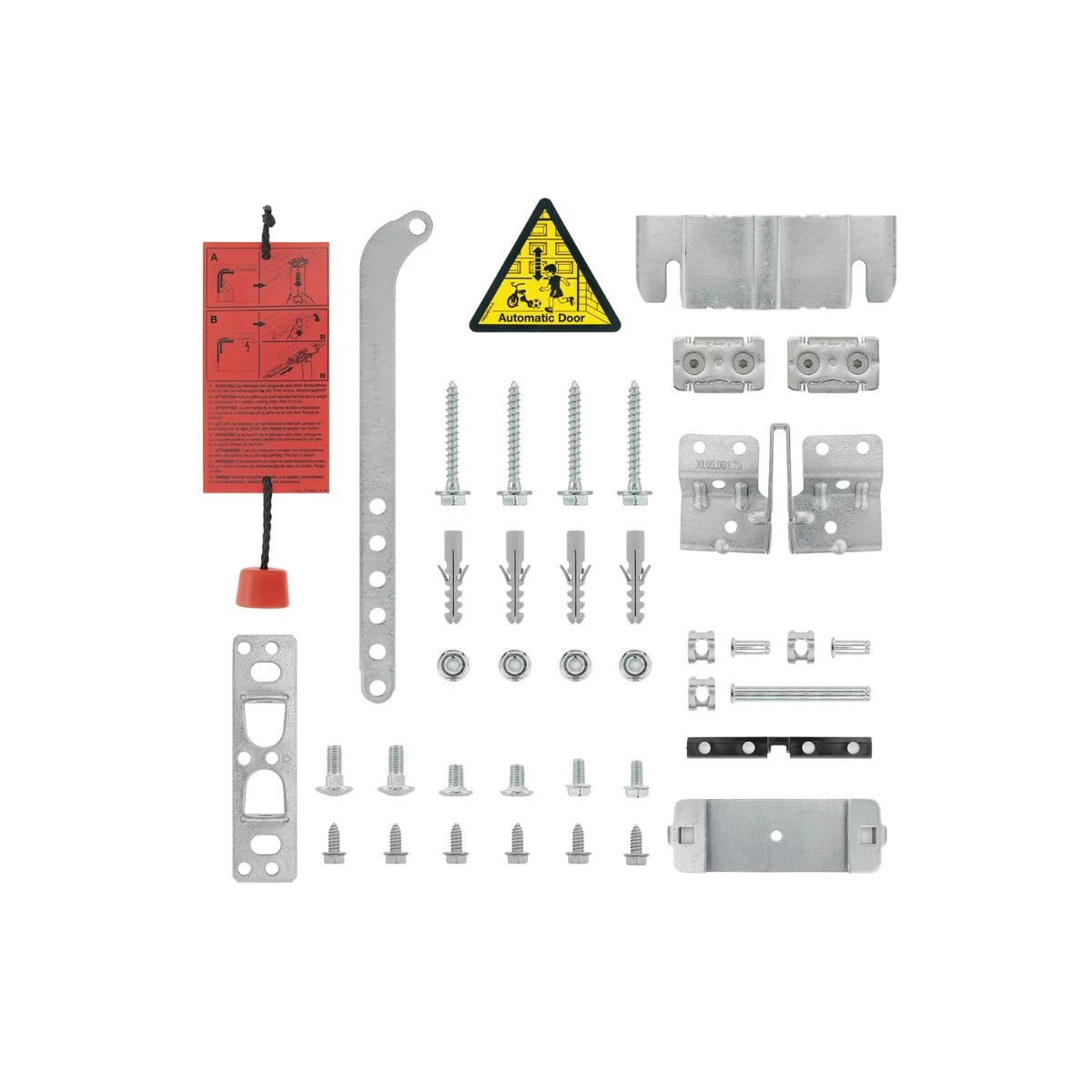

• 1 sachet d'accessoires de montage pour motorisation des séries 7, 10 et 20
• 1 télécommande HSE 4, 868 MHz

Tout est réuni pour poser et utiliser la motorisation dès réception. Rien à compléter côté quincaillerie, hors les chevilles adaptées à votre support de plafond et de linteau.

La livraison du rail en 2 parties n'est pas un détail : un profil de 3 à 4 mètres d'un seul tenant se transporte mal et se manipule difficilement seul. Celui-ci se déplie et s'assemble sur place.

Sur une porte basculante, prévoyez le déverrouillage extérieur

Le cordon de débrayage permet de libérer le chariot et de manœuvrer la porte à la main, mais il se tire depuis l'intérieur du garage. Sur une porte basculante, il faut en complément un kit de déverrouillage extérieur, qui autorise la même opération depuis la rue.

Si une coupure de courant survient pendant votre absence et que le garage n'a pas d'autre entrée, c'est le seul moyen d'ouvrir. Il se commande séparément.
