Pack motorisation Procom 30.3 Tubauto avec rail FS60 jusqu'à 7 000 mm

Votre porte dépasse les 5 mètres de large : quel ensemble moteur et rail ?

Au-delà d'une certaine largeur, les motorisations courantes ne suivent plus. Un tablier de 6 ou 7 mètres oppose une inertie considérable au démarrage, et son poids se répartit sur une portée qui sollicite bien davantage le point d'entraînement. C'est le domaine de la Procom 30.3.

Elle accepte une largeur de porte jusqu'à 7 000 mm et une surface de 15 m², avec un effort de pointe de 1 000 N au démarrage, précisément le moment où un grand tablier résiste le plus. Sa vitesse d'ouverture atteint 22 cm/s.

C'est aussi la motorisation que l'on retrouve sur les portes de parking et les grandes basculantes, où la longueur du tablier impose un entraînement dimensionné en conséquence.

Le rail FS60, et pas un autre

Un point à ne pas confondre au moment de commander. La Procom 30.3 se monte sur le rail FS60, spécifique à cette série. Le rail FS10, celui des motorisations Procom des séries 7, 10 et 20, ne lui convient pas.

C'est pour cette raison que le rail est fourni avec le moteur dans ce pack : vous n'avez pas à vérifier vous-même l'appairage entre les deux.

Trois longueurs, selon la hauteur de votre porte et sa ferrure

La longueur du rail se détermine sur deux éléments, la hauteur de la porte et le type de ferrure. Croisez les deux dans la liste ci-dessous.

Porte basculante

• 3200 mm : porte jusqu'à 2500 mm de hauteur
• 3450 mm : porte jusqu'à 2750 mm de hauteur

Porte sectionnelle, ferrure N, épaisseur 42 mm

• 3200 mm : porte jusqu'à 2250 mm de hauteur
• 3450 mm : porte jusqu'à 2500 mm de hauteur
• 4125 mm : porte jusqu'à 3000 mm de hauteur

Porte sectionnelle, ferrure L, Z ou H, épaisseur 42 mm

• 3200 mm : porte jusqu'à 2125 mm de hauteur
• 3450 mm : porte jusqu'à 2375 mm de hauteur
• 4125 mm : porte jusqu'à 3000 mm de hauteur

Notez que c'est bien la hauteur qui décide, pas la largeur. Une porte de 7 mètres de large et de 2,10 m de haut prendra le rail court. En cas d'hésitation, envoyez-nous la mesure et une photo du montage.

Ce que contient le pack

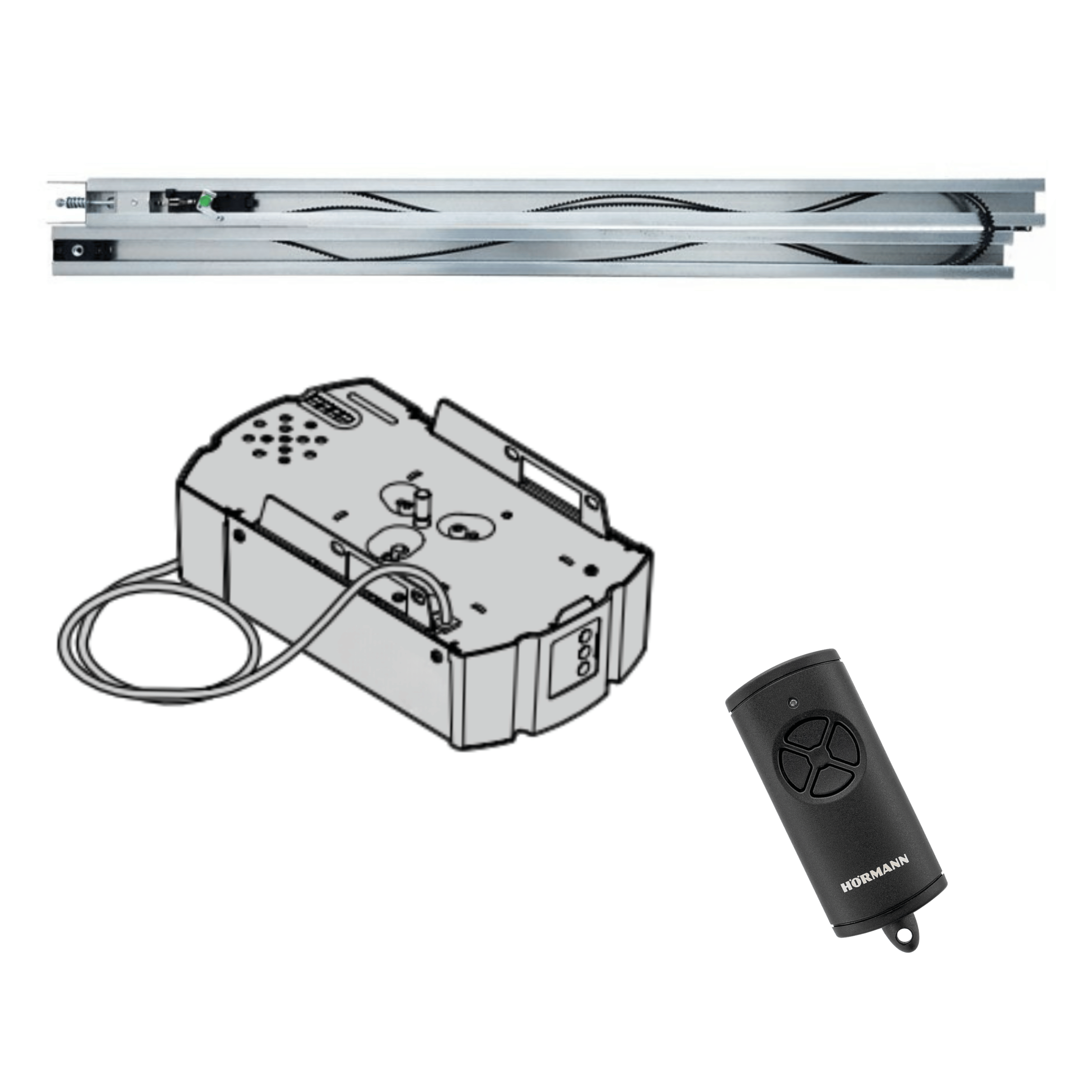

• 1 tête moteur Procom 30.3
• 1 rail FS60 à la longueur choisie

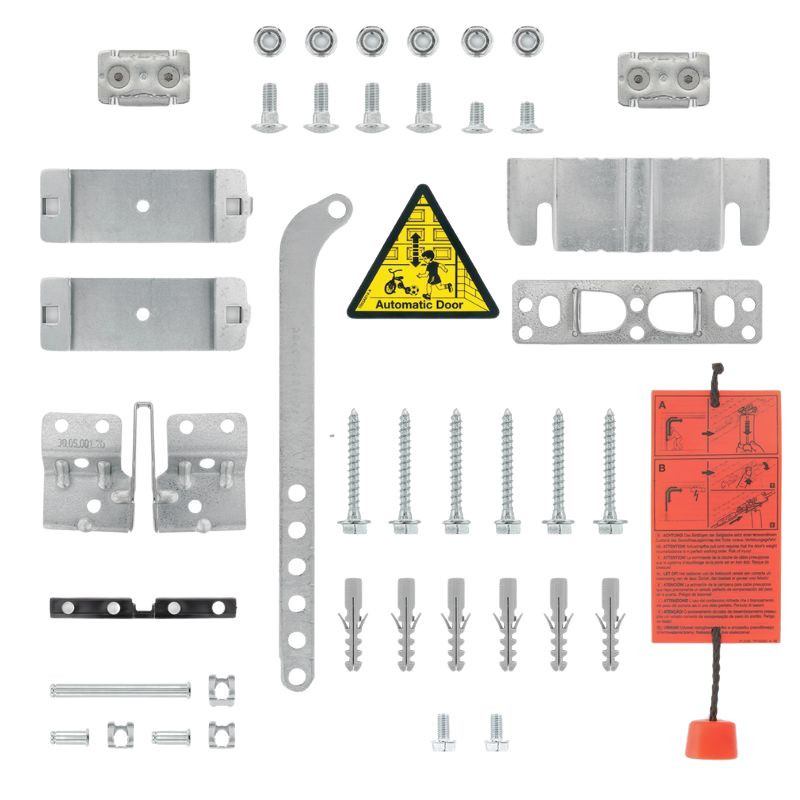

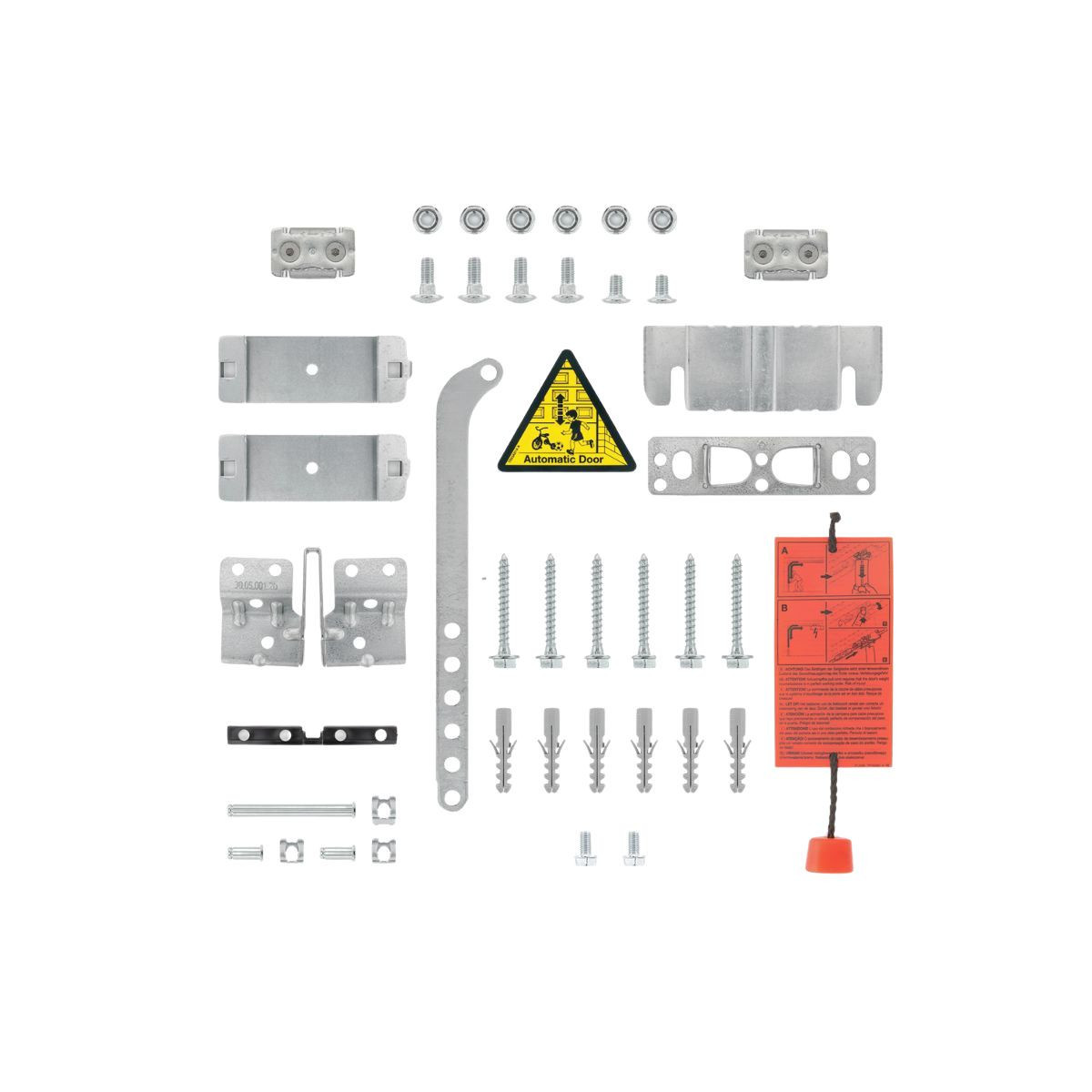

• 1 sachet d'accessoires de montage pour motorisation de la série 30
• 1 télécommande HSE 4, 868 MHz

Vous avez donc en une seule commande la motorisation, sa guidance, la visserie et les pièces de liaison nécessaires au montage, et de quoi commander la porte dès la mise en service. Rien à compléter côté quincaillerie, hors les chevilles adaptées à votre support de plafond et de linteau.

C'est aussi ce qui évite l'erreur classique sur cette série : commander la tête moteur seule, puis découvrir au moment de poser qu'il manque le bras de liaison ou le cordon de débrayage, avec une porte déjà démontée.

Sur une porte basculante, le kit de déverrouillage VRS1 est obligatoire

C'est le point à ne pas négliger. Sur une basculante,le kit de déverrouillage extérieur VRS1 est indispensable : c'est le seul moyen de débrayer la motorisation depuis l'extérieur et d'ouvrir la porte à la main en cas de coupure de courant ou de panne.

Sans lui, une panne vous laisse dehors si le garage n'a pas d'autre accès. Il se commande à part et s'ajoute au pack.
