Pack motorisation complète Procom 10.4 Tubauto avec rail FS10

Motoriser sa porte de garage : que faut-il commander exactement ?

C'est la question qui bloque le plus souvent. Une motorisation ne se résume pas au bloc moteur : il faut aussi le rail qui le porte, le bras qui relie le chariot au tablier, le cordon de débrayage, les butées de fin de course et une télécommande. Commandés séparément, c'est autant d'occasions de se tromper de référence ou d'en oublier une.

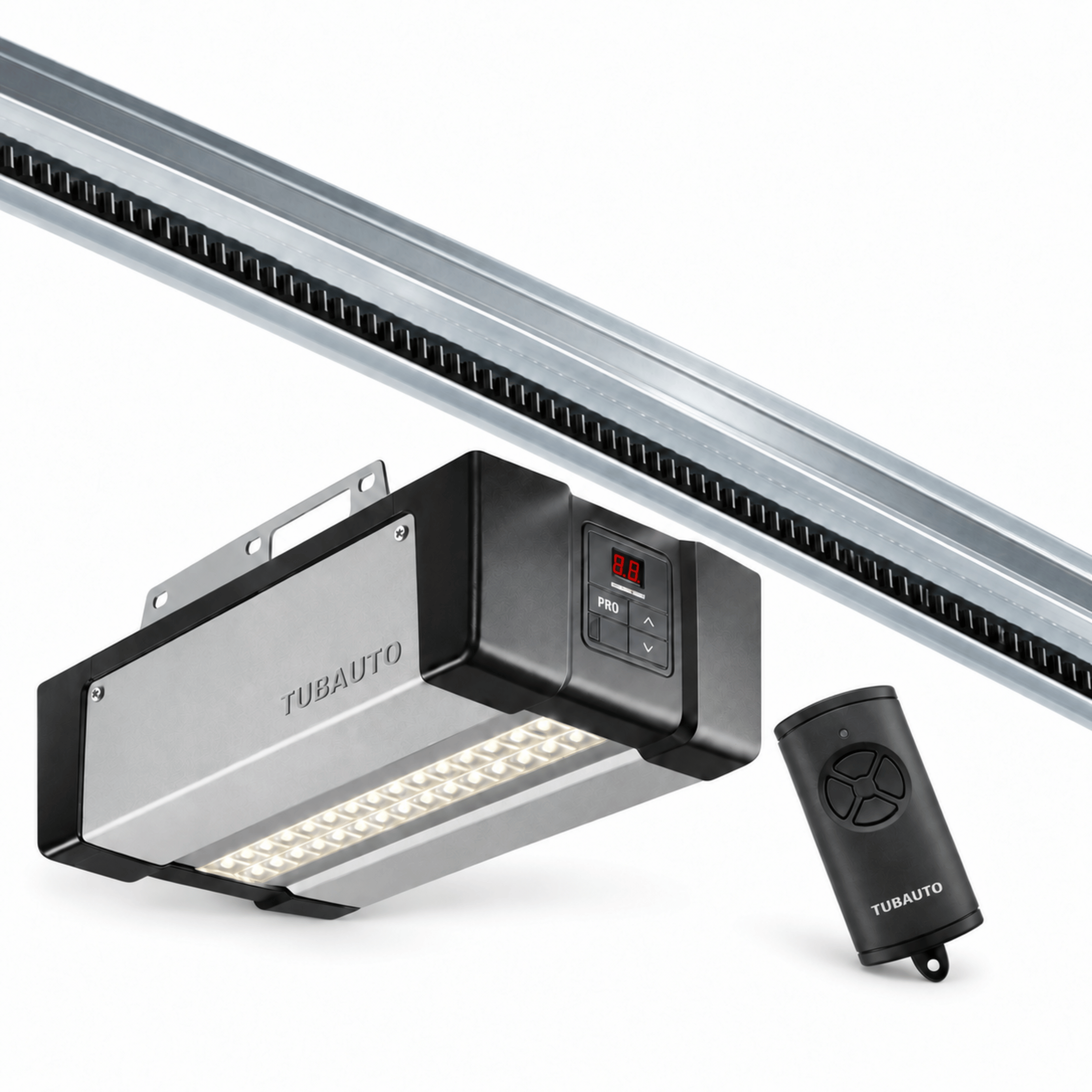

Ce pack réunit l'ensemble. Vous recevez la motorisation Procom 10.4 avec sa télécommande et toutes ses pièces de fixation, plus le rail FS10 avec sa sangle crantée, son tendeur, son pignon et son chariot. Sur une porte sectionnelle, rien d'autre n'est nécessaire pour poser.

La Procom 10.4 développe 650 N en traction et en poussée, avec un effort de pointe de 800 N au démarrage, le moment où la porte oppose le plus de résistance. Elle couvre une surface de 13,75 m² et une largeur de 5 500 mm, ouvre jusqu'à 25 cm/s et supporte 25 cycles par jour. Elle fonctionne en 230-240 V.

Elle embarque un récepteur Bluetooth sans module ni boîtier à ajouter. L'application BlueSecur permet d'ouvrir et de fermer la porte depuis un téléphone, et de donner l'accès à quelqu'un sans lui confier de télécommande.

La hauteur de passage et la ferrure décident de la longueur du rail

Le rail est le seul choix à faire, et il ne dépend pas du moteur mais de votre porte. Deux mesures suffisent : la hauteur de la porte, et le type de ferrure sur lequel elle est montée. Croisez les deux dans la liste ci-dessous.

Porte basculante

• 3200 mm, longueur réelle 2970 mm : porte jusqu'à 2500 mm de hauteur
• 3450 mm, longueur réelle 3210 mm : porte jusqu'à 2750 mm de hauteur

Porte sectionnelle, ferrure N, épaisseur 42 mm

• 3200 mm : porte jusqu'à 2250 mm de hauteur
• 3450 mm : porte jusqu'à 2500 mm de hauteur
• 4125 mm, longueur réelle 3900 mm : porte jusqu'à 3000 mm de hauteur

Porte sectionnelle, ferrure L, Z ou H, épaisseur 42 mm

• 3200 mm : porte jusqu'à 2125 mm de hauteur
• 3450 mm : porte jusqu'à 2375 mm de hauteur
• 4125 mm : porte jusqu'à 3000 mm de hauteur

Un doute sur votre ferrure, ou une hauteur juste à la limite entre deux longueurs ? Envoyez-nous la mesure et une photo du montage, nous tranchons avant l'expédition.

Ce que contient le pack

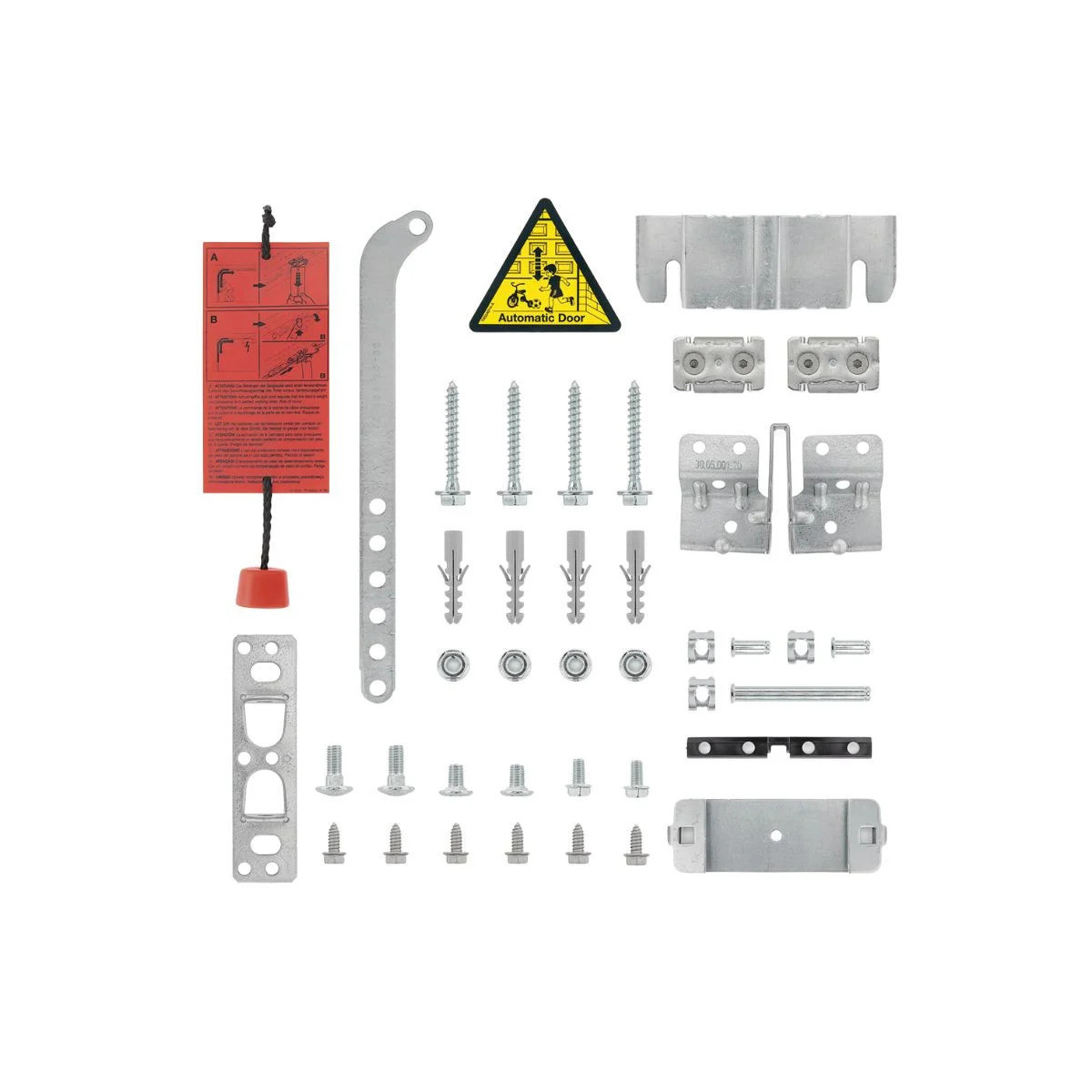

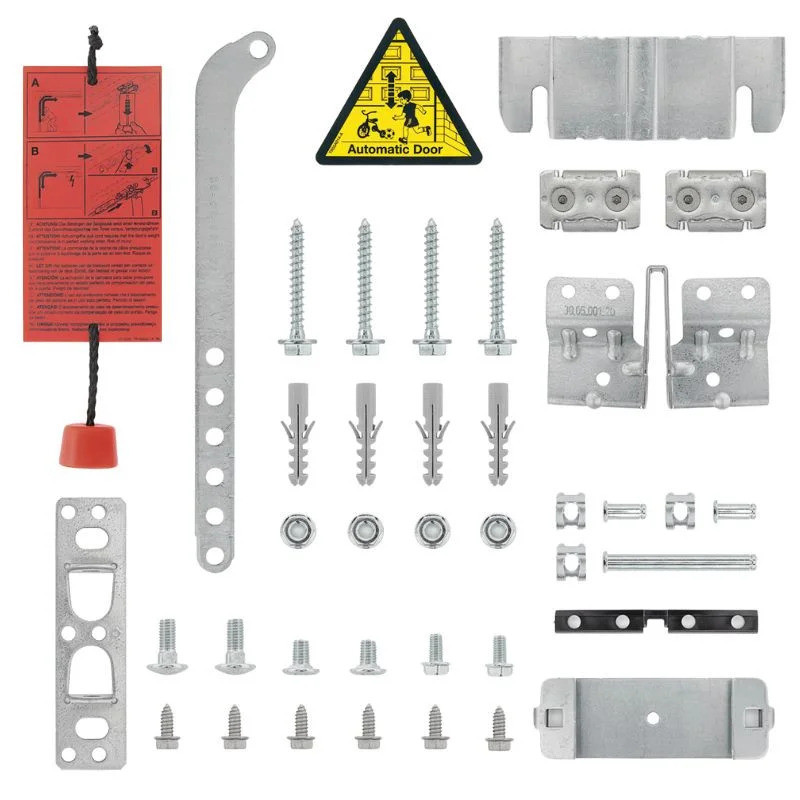

Côté motorisation :

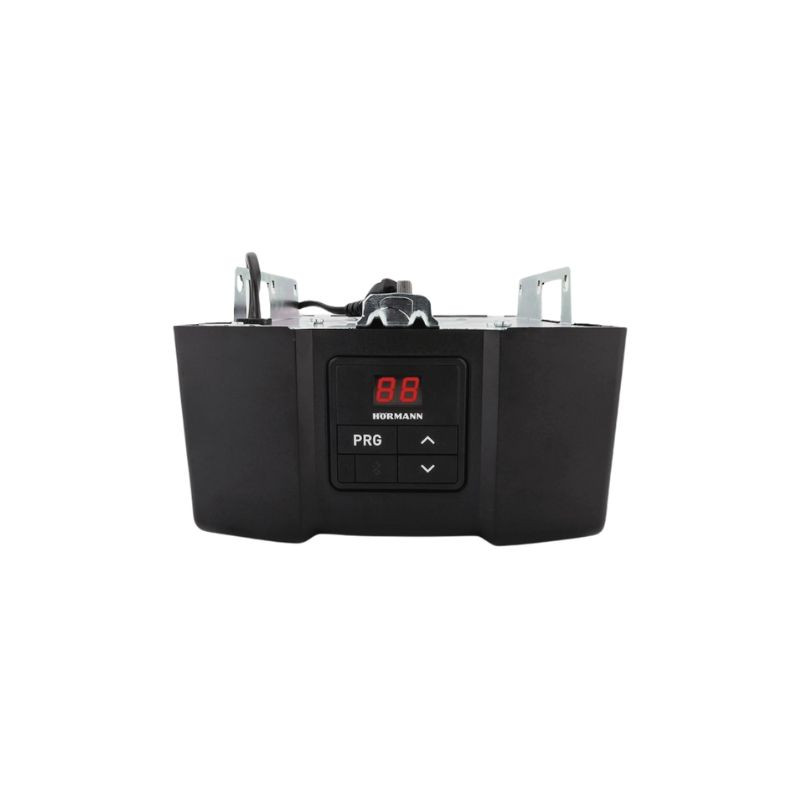

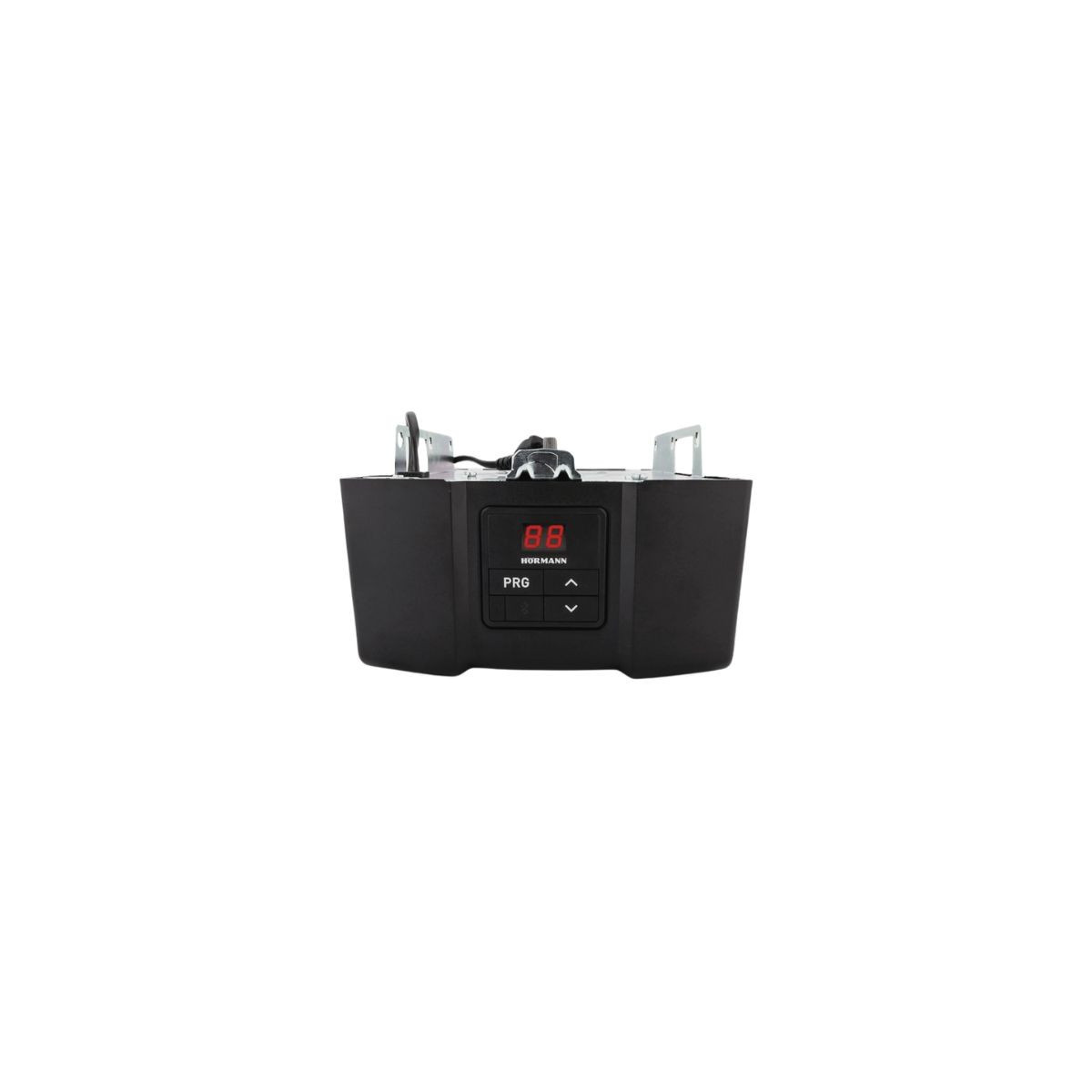

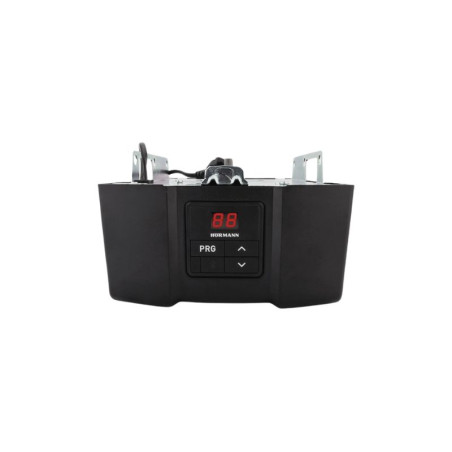

• 1 tête moteur Procom 10.4 avec récepteur BiSecur 868 MHz et Bluetooth
• 1 télécommande HSE 4 BS 868 MHz
• le bras et la console de liaison
• le cordon de débrayage
• les butées de fin de course

Côté rail :

• 1 rail FS10 de la longueur choisie, livré en 2 parties
• 1 pignon
• 1 sangle crantée
• 1 tendeur de sangle
• 1 chariot d'entraînement

L'ensemble se pose sans pièce complémentaire sur une porte sectionnelle.

Sur une porte basculante, le kit de déverrouillage VRS1 est obligatoire

C'est le point à ne pas négliger. Sur une basculante,le kit de déverrouillage extérieur VRS1 est indispensable : c'est le seul moyen de débrayer la motorisation depuis l'extérieur et d'ouvrir la porte à la main en cas de coupure de courant ou de panne.

Sans lui, une panne vous laisse dehors si le garage n'a pas d'autre accès. Il se commande à part et s'ajoute au pack.

Ce pack ne convient pas aux portes latérales

La Procom 10.4 peut équiper une porte latérale HST 42, mais pas avec ce rail. Une porte latérale coule le long du mur au lieu de remonter au plafond, et demande un rail FS6. Si c'est votre cas, commandez la tête moteur et le rail FS6 séparément.
