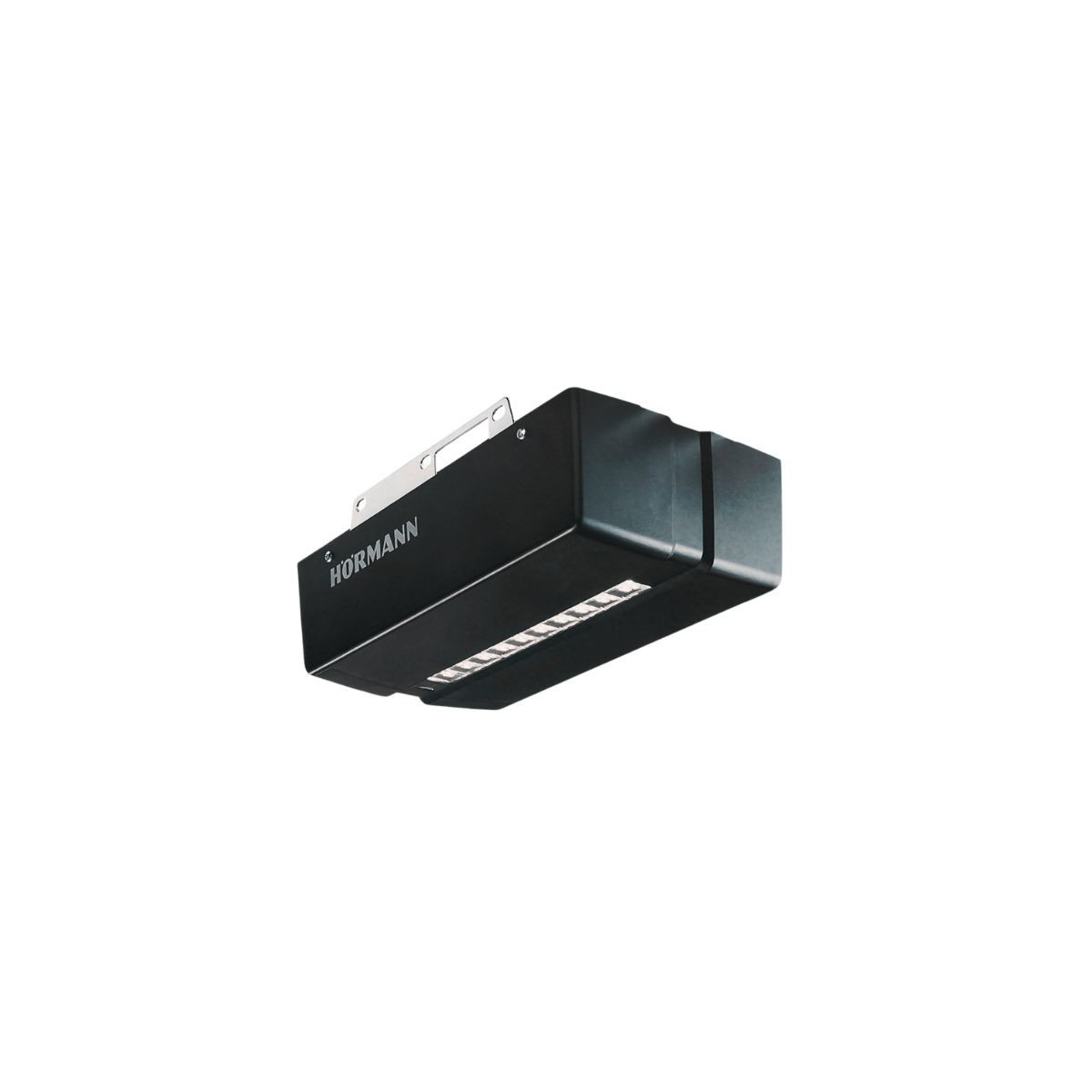

Pack motorisation complète ProMatic série 4 Hörmann avec rail FS10 pour porte de garage sectionnelle et basculante

Quel pack de motorisation Hörmann pour un garage individuel ?

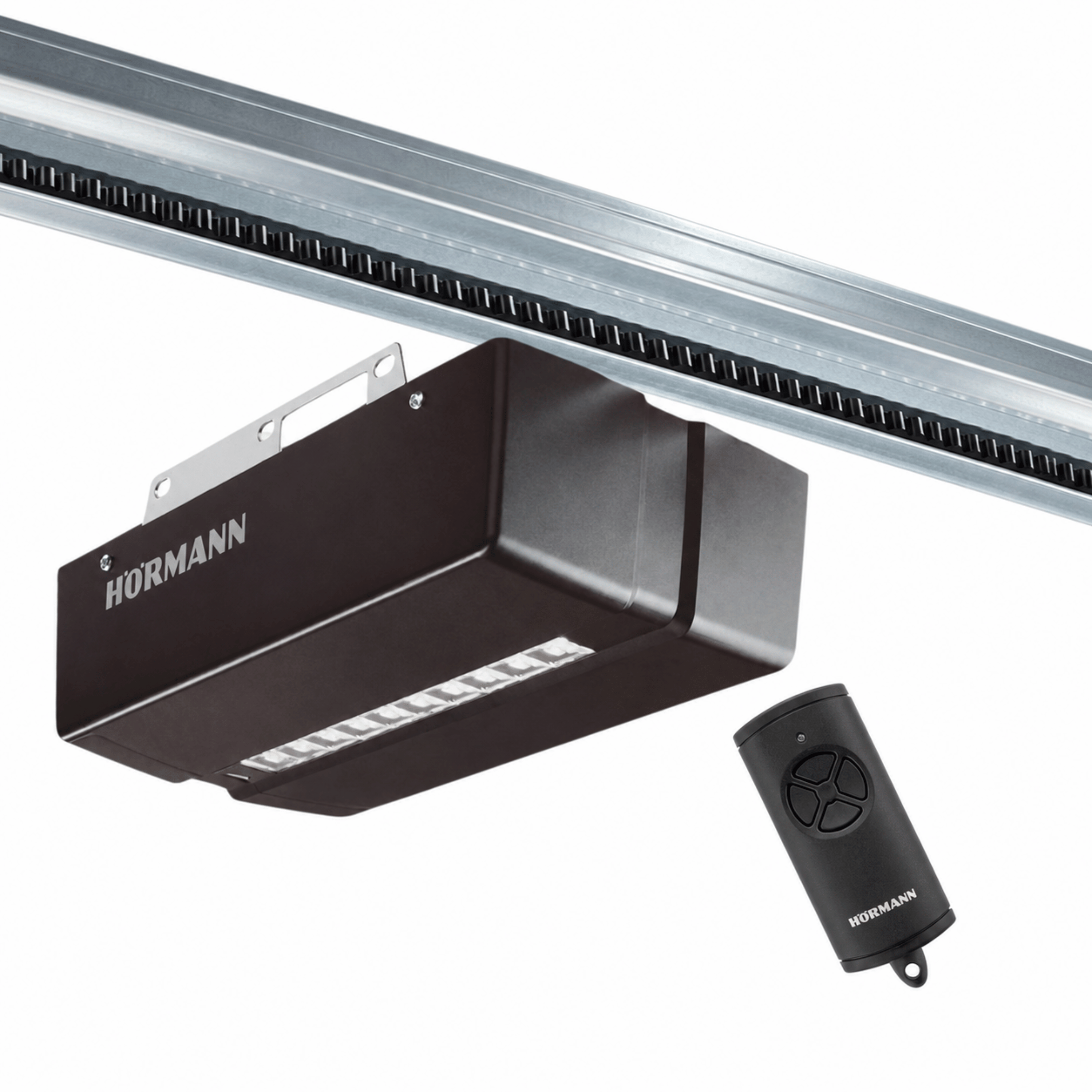

Ce pack réunit la tête moteur ProMatic série 4 et le rail FS10 qui la porte, c'est-à-dire l'ensemble complet pour motoriser une porte sectionnelle ou basculante sans avoir à vérifier soi-même la compatibilité entre les deux.

La ProMatic série 4 est dimensionnée pour le garage individuel standard. Elle développe 600 N en traction et en poussée, avec un effort de pointe de 750 N au démarrage, le moment où la porte résiste le plus. Elle couvre une surface de 11,25 m² et une largeur de 5 000 mm, ce qui correspond à la très grande majorité des portes de garage simples et des doubles courantes.

Son rythme d'emploi est de 12 cycles par jour, soit six allers-retours. C'est le fonctionnement d'un foyer : deux sorties le matin, deux retours le soir, et quelques passages dans la journée.

Elle ouvre à 20 cm/s et intègre un récepteur BiSecur 868 MHz bidirectionnel à 5 canaux, avec un chiffrement sur 128 bits qui empêche la copie du signal radio. L'éclairage se fait par 10 LED, et la consommation en veille reste sous le watt.

Choisir la longueur du rail FS10 : 3200, 3450 ou 4125 mm

C'est le seul choix à faire dans ce pack, et il dépend de deux critères, la hauteur de votre porte et le type de ferrure. Repérez votre configuration.

Porte basculante

• 3200 mm, longueur réelle 2970 mm : porte jusqu'à 2500 mm de hauteur
• 3450 mm, longueur réelle 3210 mm : porte jusqu'à 2750 mm de hauteur

Porte sectionnelle, ferrure N, épaisseur 42 mm

• 3200 mm : porte jusqu'à 2250 mm de hauteur
• 3450 mm : porte jusqu'à 2500 mm de hauteur
• 4125 mm, longueur réelle 3900 mm : porte jusqu'à 3000 mm de hauteur

Porte sectionnelle, ferrure L, Z ou H, épaisseur 42 mm

• 3200 mm : porte jusqu'à 2125 mm de hauteur
• 3450 mm : porte jusqu'à 2375 mm de hauteur
• 4125 mm : porte jusqu'à 3000 mm de hauteur

Mesurez la hauteur de votre porte et identifiez votre ferrure avant de commander : c'est ce couple qui détermine la longueur. En cas de doute, communiquez-nous les deux, nous validons avant expédition.

Ce que contient le pack

Côté motorisation :

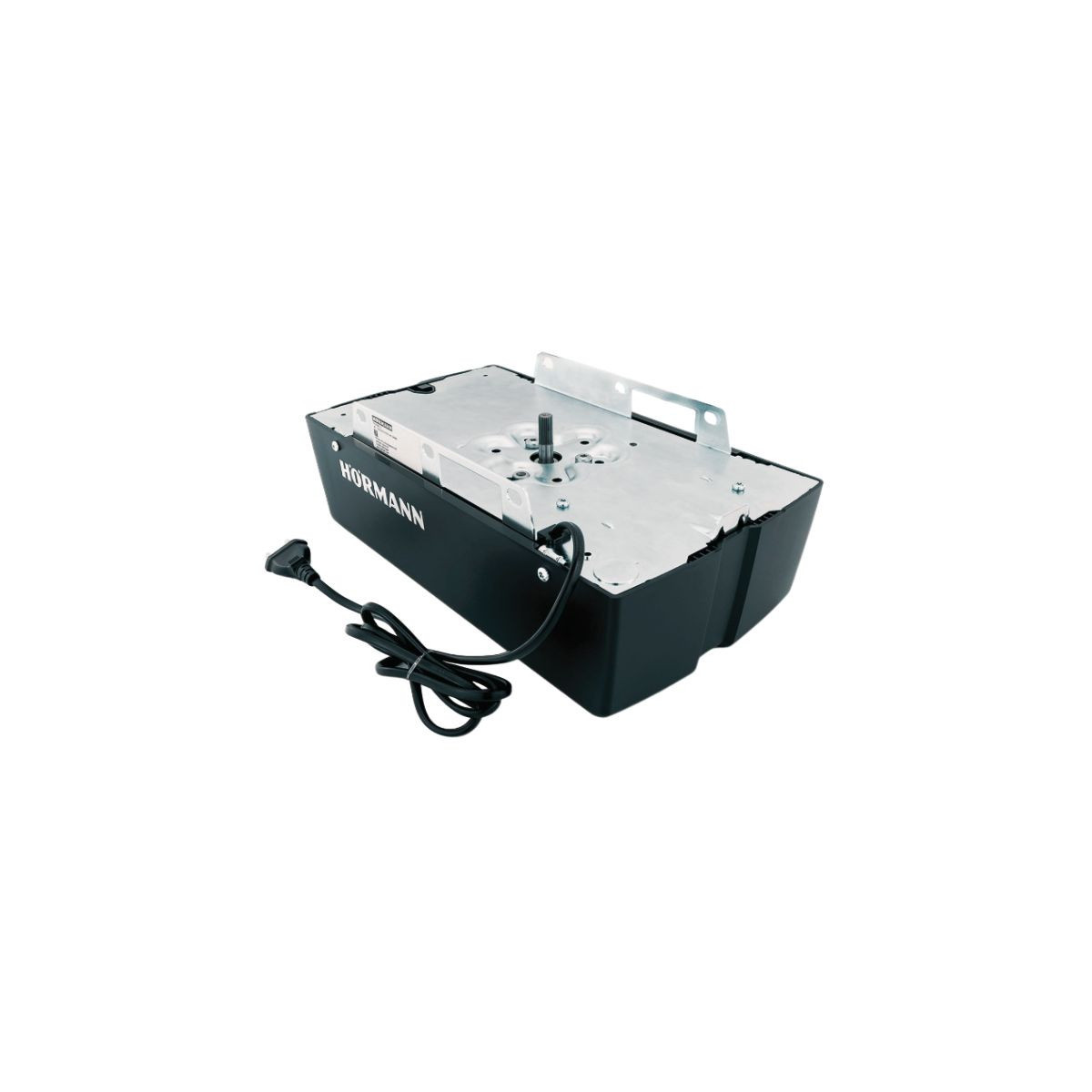

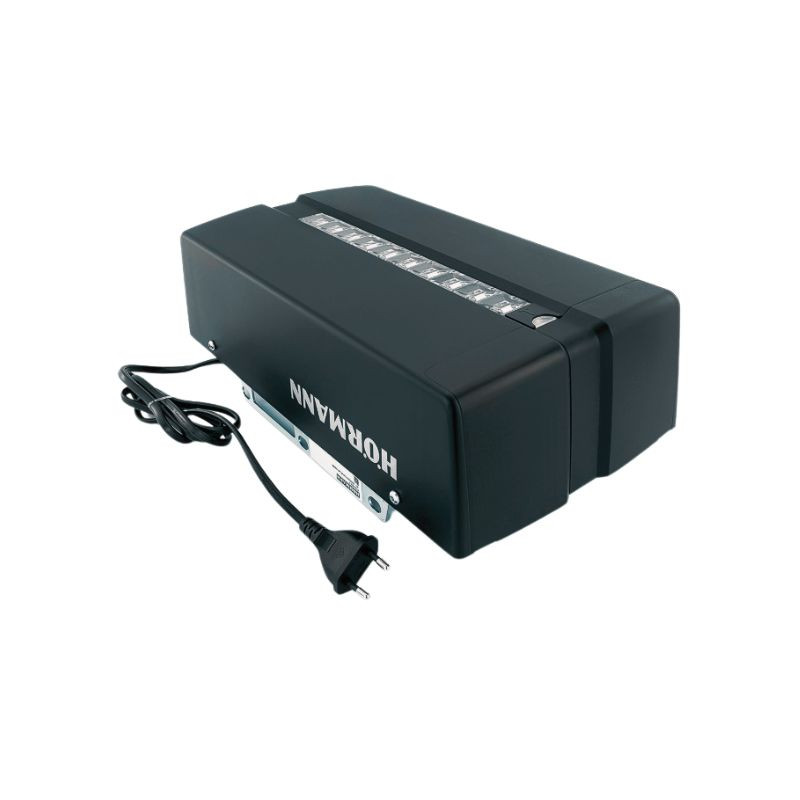

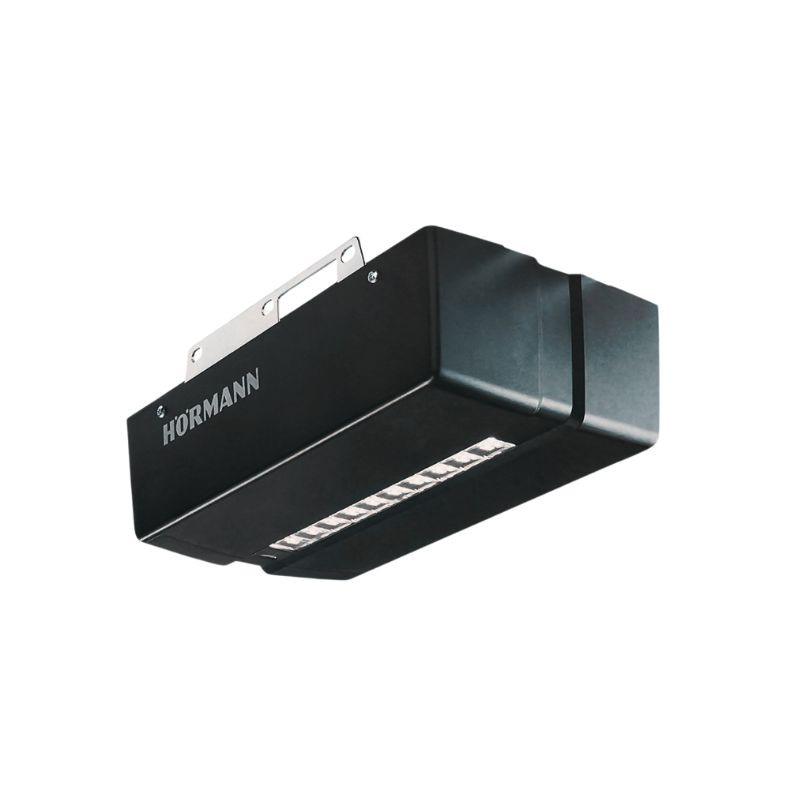

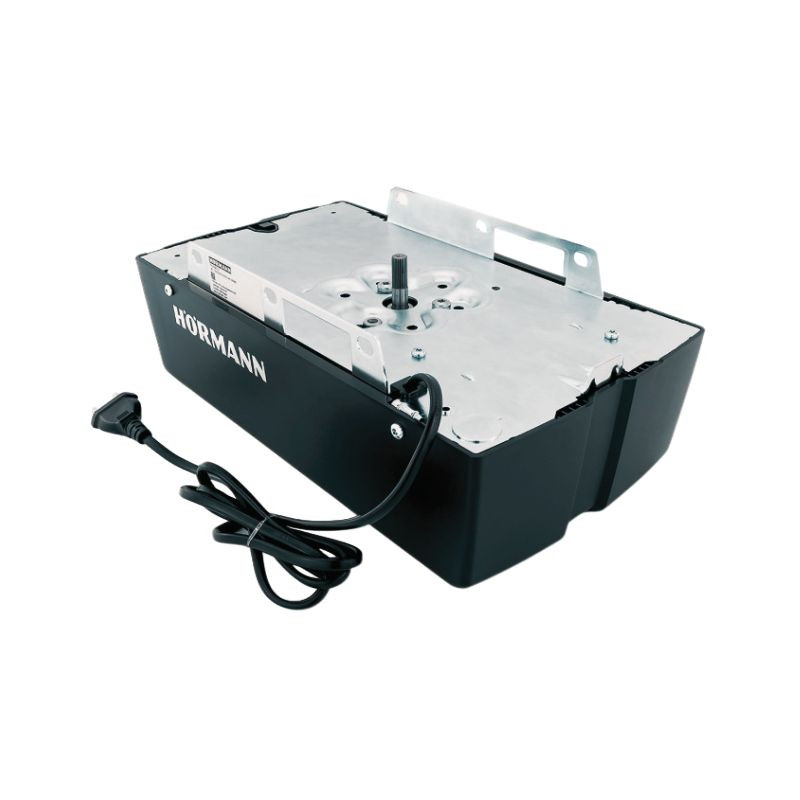

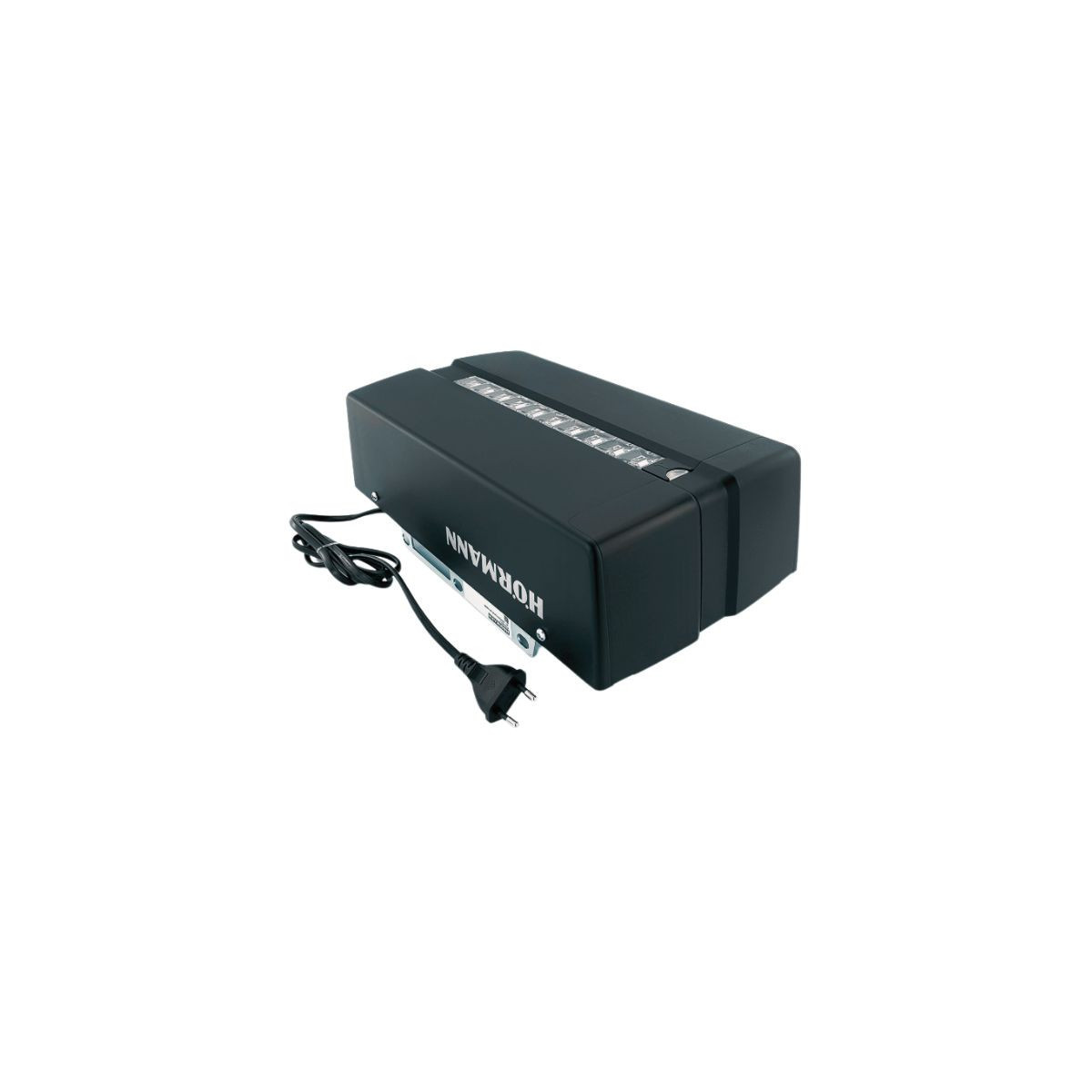

• 1 tête moteur ProMatic série 4 avec récepteur BiSecur 868 MHz intégré
• 1 télécommande

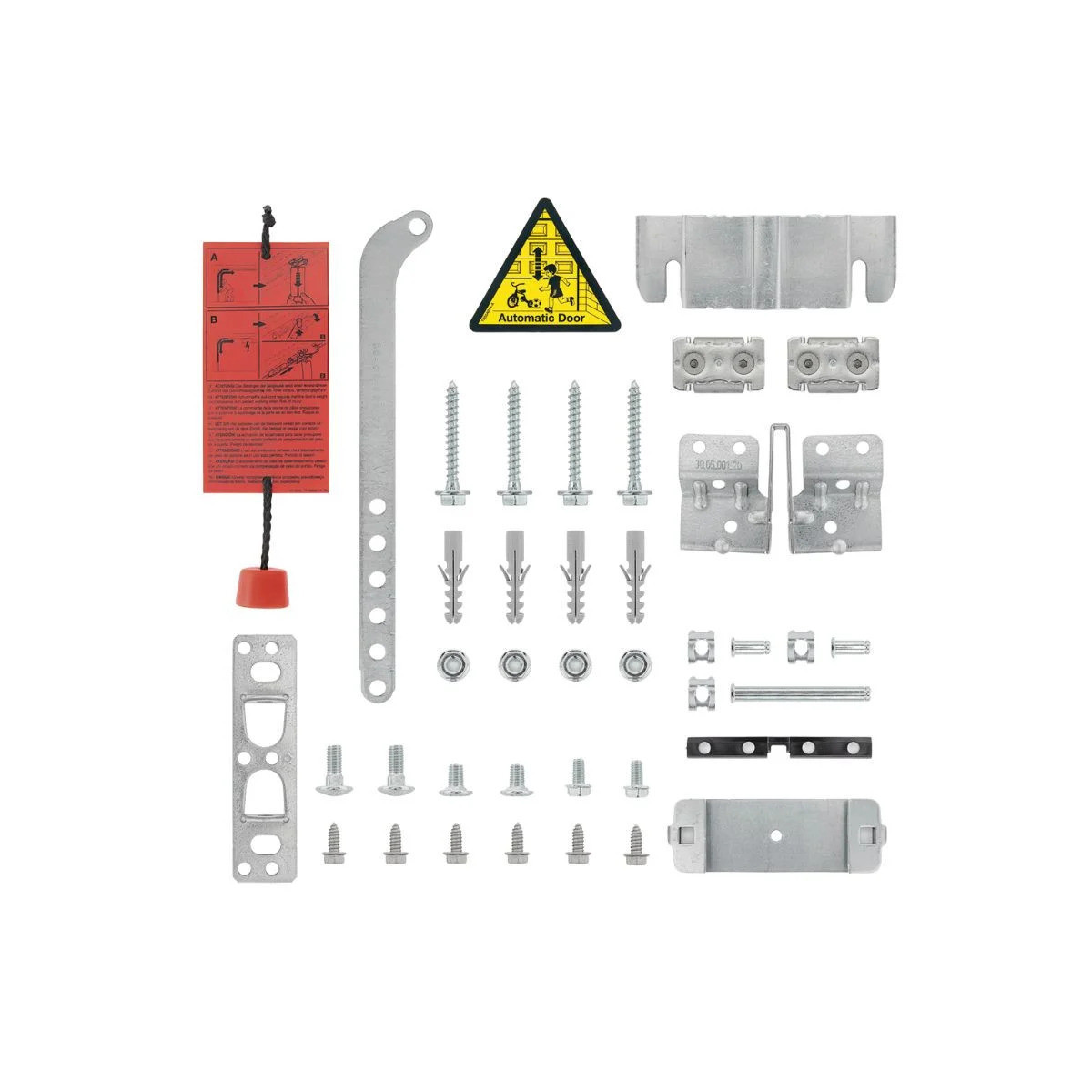

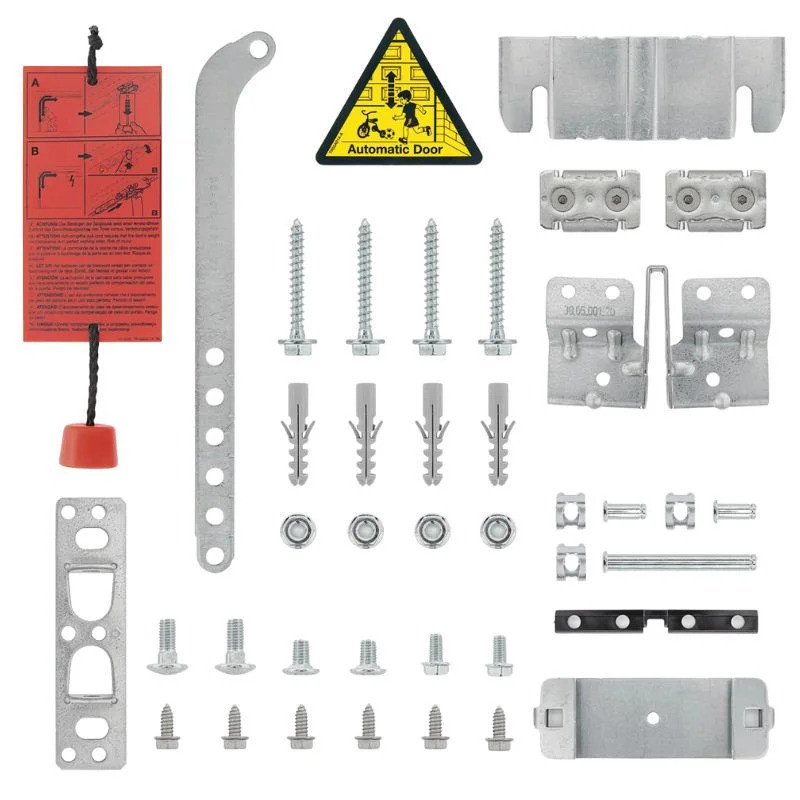

• le bras et la console de liaison
• le cordon de débrayage
• les butées de fin de course

Côté rail :

• 1 rail FS10 de la longueur choisie, livré en 2 parties
• 1 pignon
• 1 sangle crantée
• 1 tendeur de sangle
• 1 chariot d'entraînement

L'ensemble se pose sans pièce complémentaire sur une porte sectionnelle.

Sur une porte basculante, le kit de déverrouillage VRS1 est obligatoire

C'est le point à ne pas négliger. Sur une basculante, le kit de déverrouillage extérieur VRS1 est indispensable : c'est le seul moyen de débrayer la motorisation depuis l'extérieur et d'ouvrir la porte à la main en cas de coupure de courant ou de panne.

Sans lui, une panne vous laisse dehors si le garage n'a pas d'autre accès. Il se commande à part et s'ajoute au pack.
