Pack motorisation complète SupraMatic P série 4 Hörmann avec rail FS10

Quel pack de motorisation Hörmann pour une grande porte de garage ?

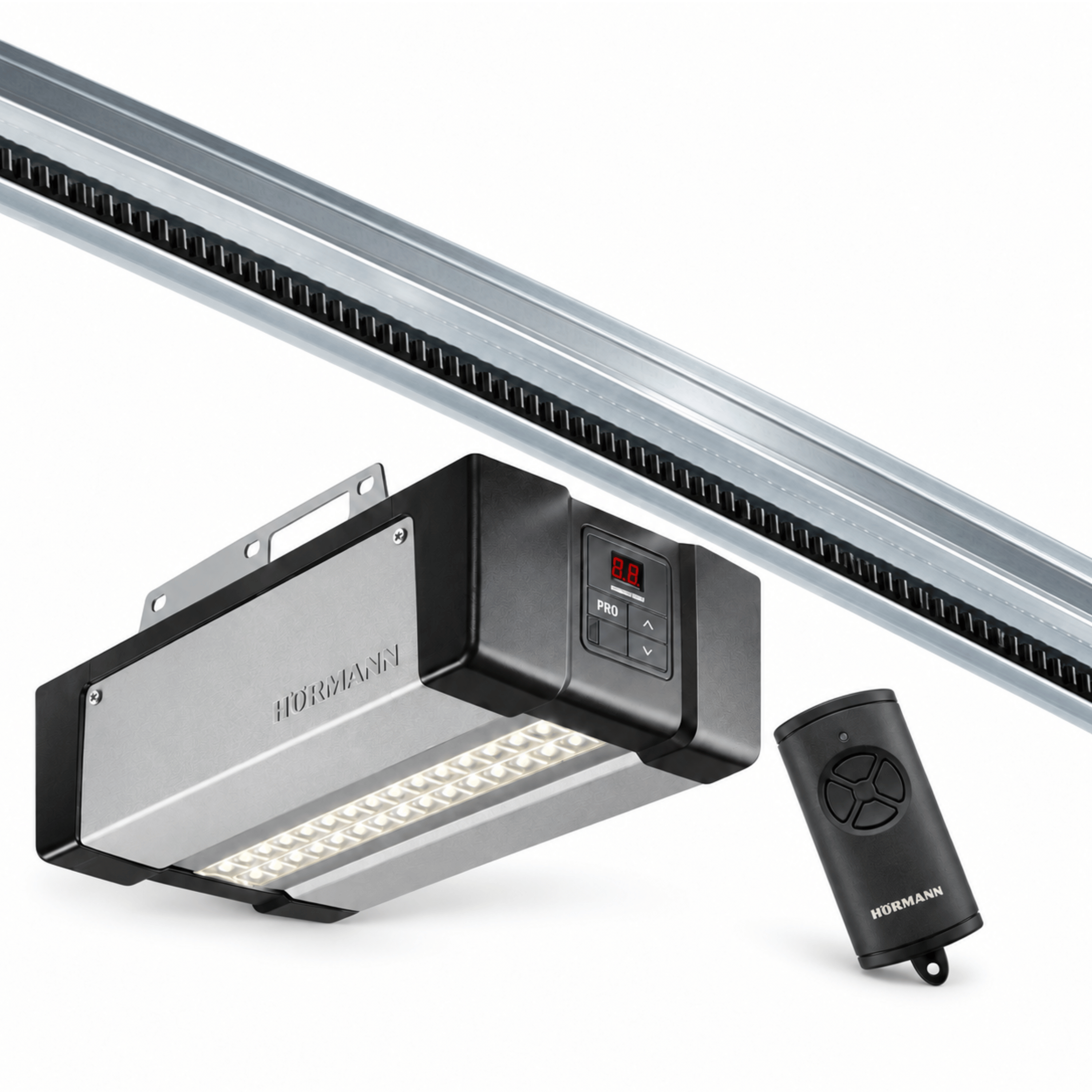

Ce pack réunit la tête moteur SupraMatic P série 4 et le rail FS10 qui la porte, c'est-à-dire l'ensemble complet pour équiper une porte sectionnelle ou basculante sans avoir à vérifier soi-même la compatibilité entre les deux.

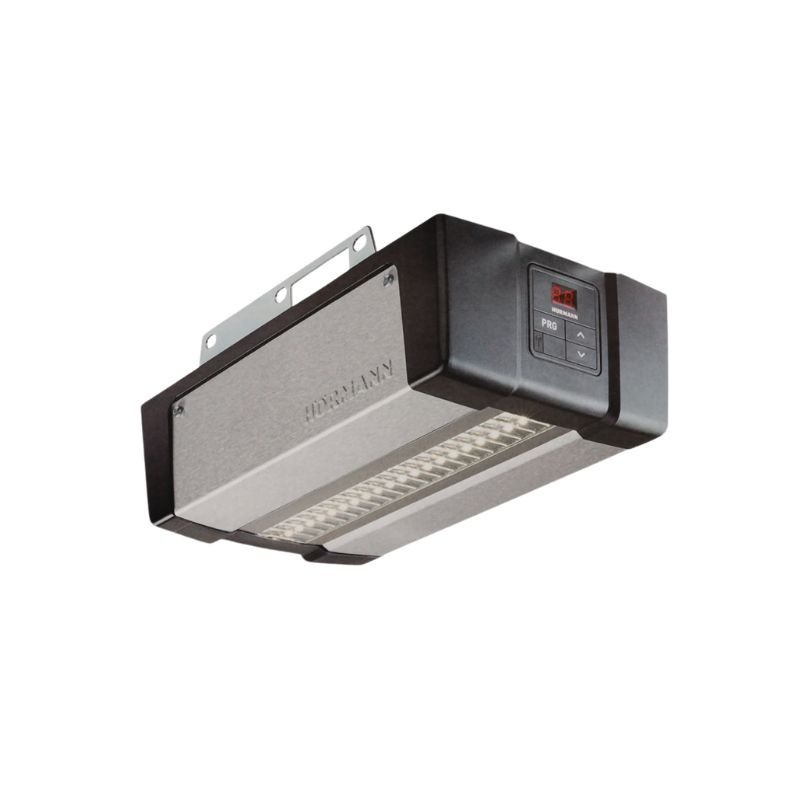

La SupraMatic P série 4 est la motorisation de la gamme résidentielle Hörmann prévue pour les grandes portes. Elle accepte une surface de 15 m², développe 750 N en traction et en poussée, avec un effort de pointe de 1 000 N au démarrage, le moment où la porte résiste le plus. C'est ce qui lui permet de manœuvrer un tablier large ou un panneau isolé lourd sans travailler en limite.

Elle encaisse 50 cycles par jour, le double de ce que supporte une motorisation d'entrée de gamme. Sur un garage à deux véhicules ou un foyer où la porte travaille du matin au soir, c'est le chiffre qui décide de la durée de vie.

Côté commande, elle intègre un récepteur radio 868 MHz et le Bluetooth, sans module ni boîtier supplémentaire. L'application Hörmann BlueSecur permet d'ouvrir et de fermer la porte depuis un téléphone, et de partager l'accès sans confier de télécommande. L'alimentation se fait en 230-240 V.

Une limite à connaître sur la largeur. Avec le rail FS10 de ce pack, la porte ne doit pas dépasser 5 500 mm de largeur. Au-delà, le FS10 n'est plus le bon rail et il faut une autre configuration : contactez-nous avant de commander, nous vérifierons ensemble.

Choisir la longueur du rail FS10 : 3200, 3450 ou 4125 mm

C'est le seul choix à faire dans ce pack, et il dépend de deux critères, la hauteur de votre porte et le type de ferrure. Repérez votre configuration.

Porte basculante

• 3200 mm, longueur réelle 2970 mm : porte jusqu'à 2500 mm de hauteur
• 3450 mm, longueur réelle 3210 mm : porte jusqu'à 2750 mm de hauteur

Porte sectionnelle, ferrure N, épaisseur 42 mm

• 3200 mm : porte jusqu'à 2250 mm de hauteur
• 3450 mm : porte jusqu'à 2500 mm de hauteur
• 4125 mm, longueur réelle 3900 mm : porte jusqu'à 3000 mm de hauteur

Porte sectionnelle, ferrure L, Z ou H, épaisseur 42 mm

• 3200 mm : porte jusqu'à 2125 mm de hauteur
• 3450 mm : porte jusqu'à 2375 mm de hauteur
• 4125 mm : porte jusqu'à 3000 mm de hauteur

Mesurez la hauteur de votre porte et identifiez votre ferrure avant de commander : c'est ce couple qui détermine la longueur. En cas de doute, communiquez-nous les deux, nous validons avant expédition.

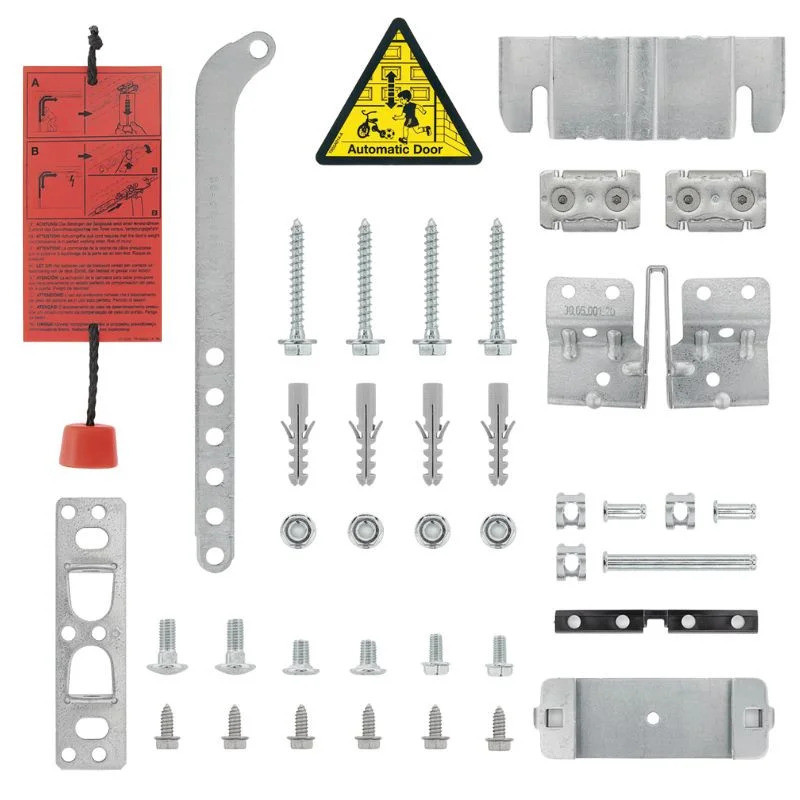

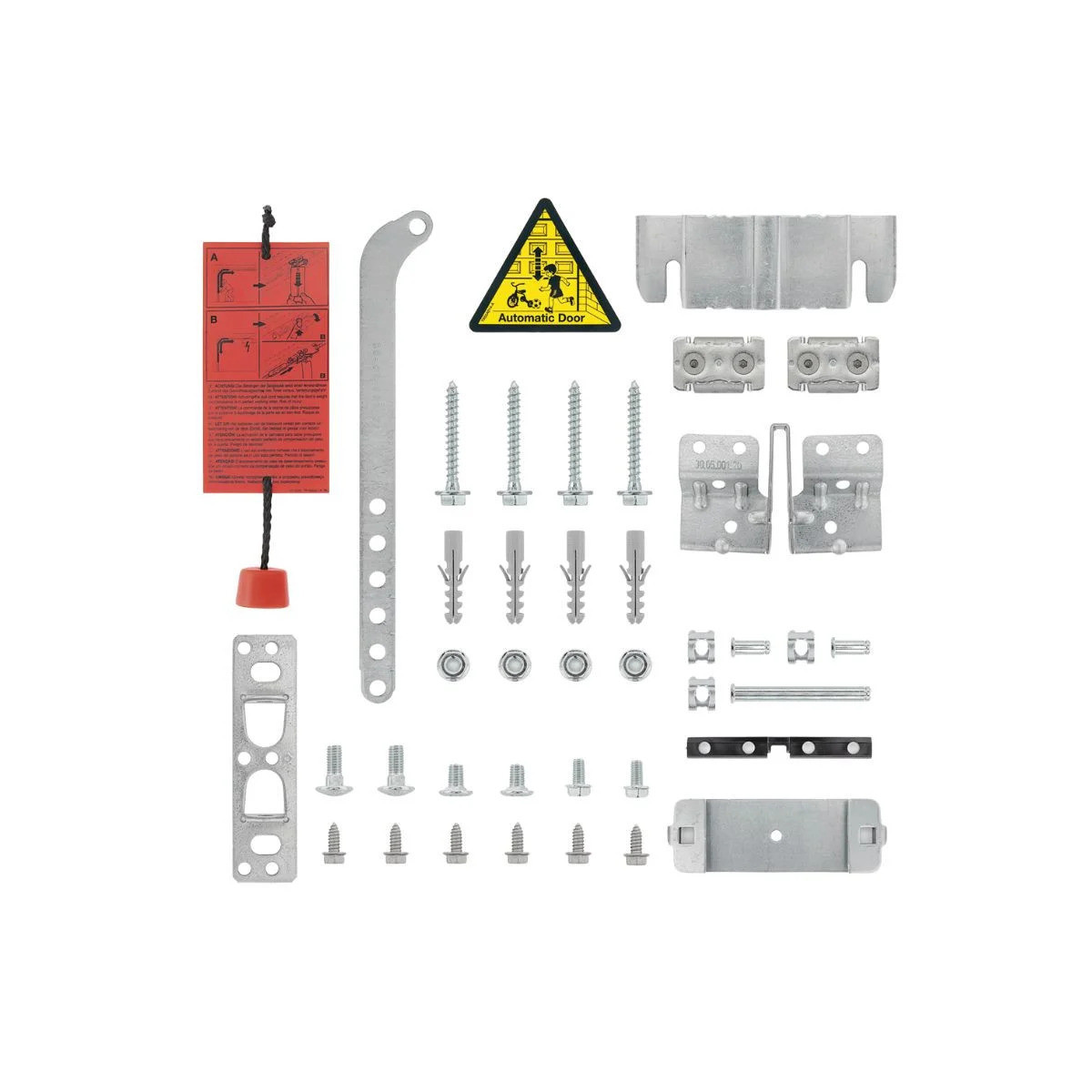

Ce que contient le pack

Côté motorisation :

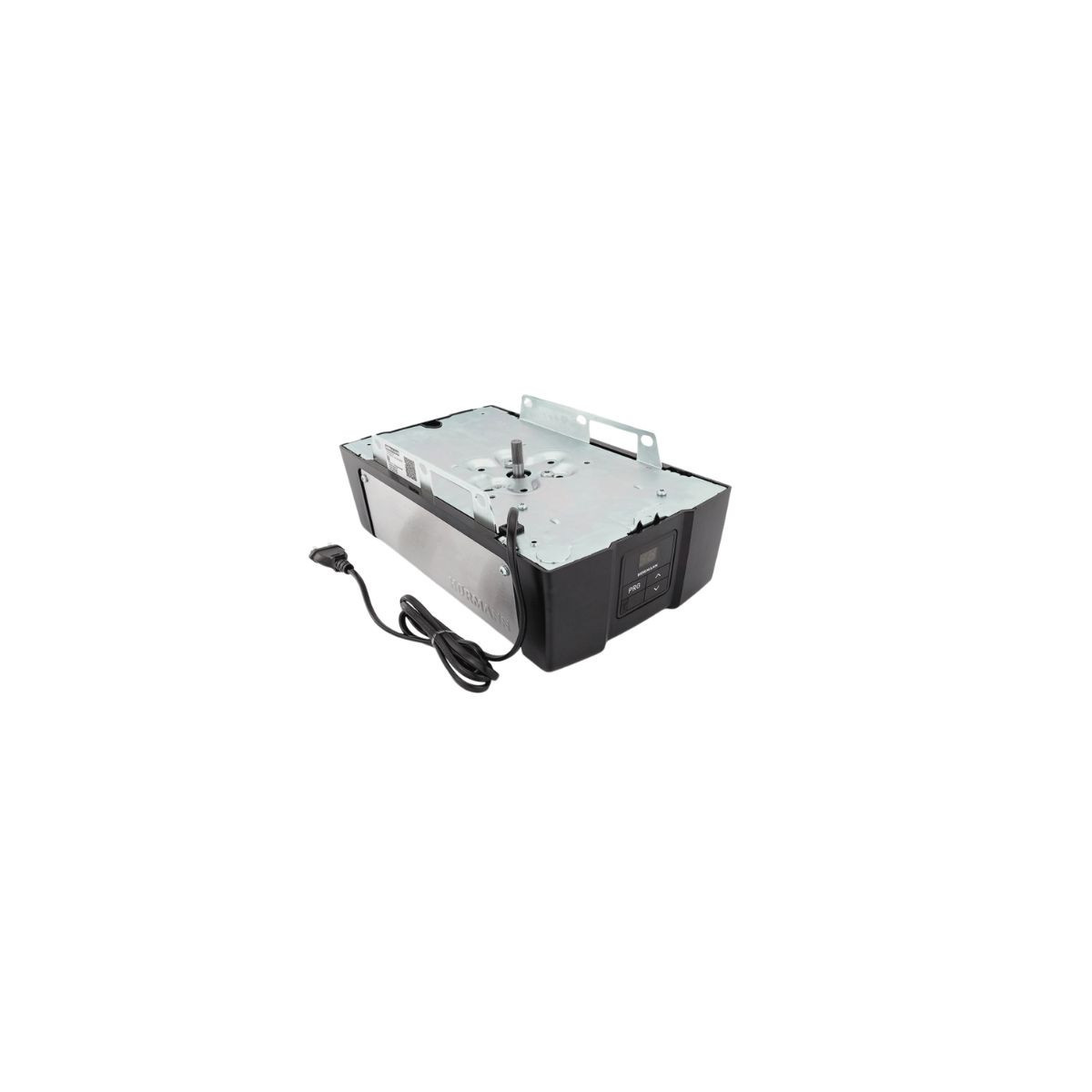

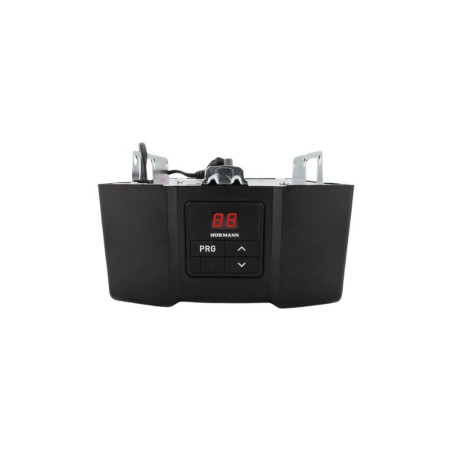

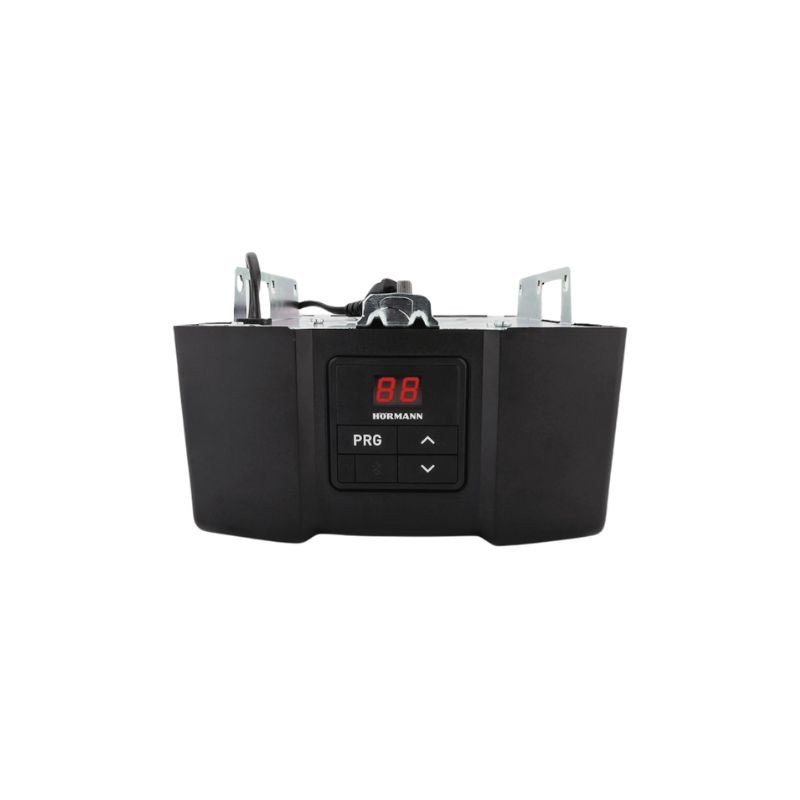

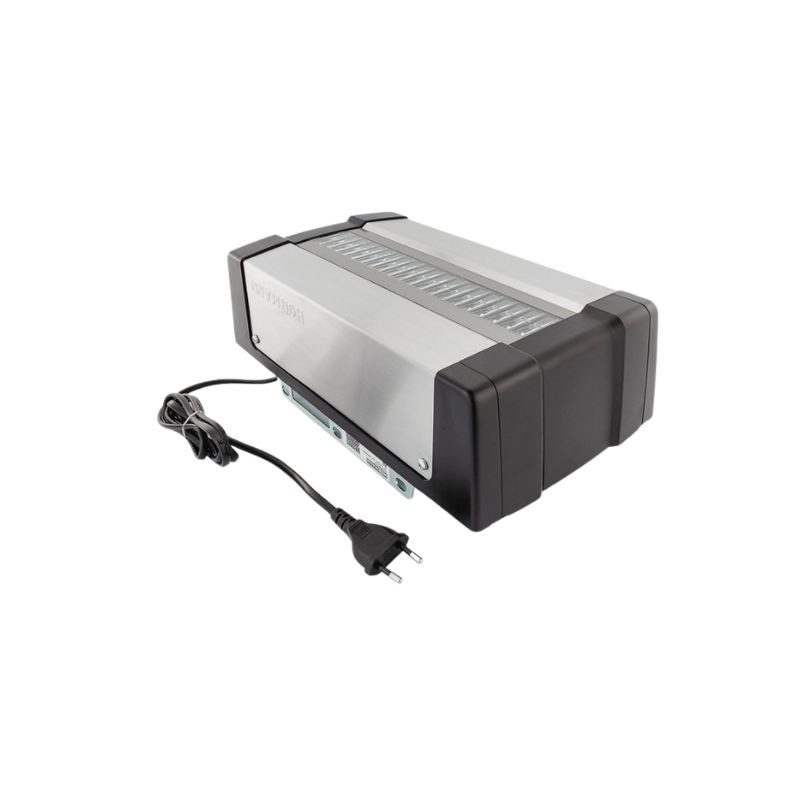

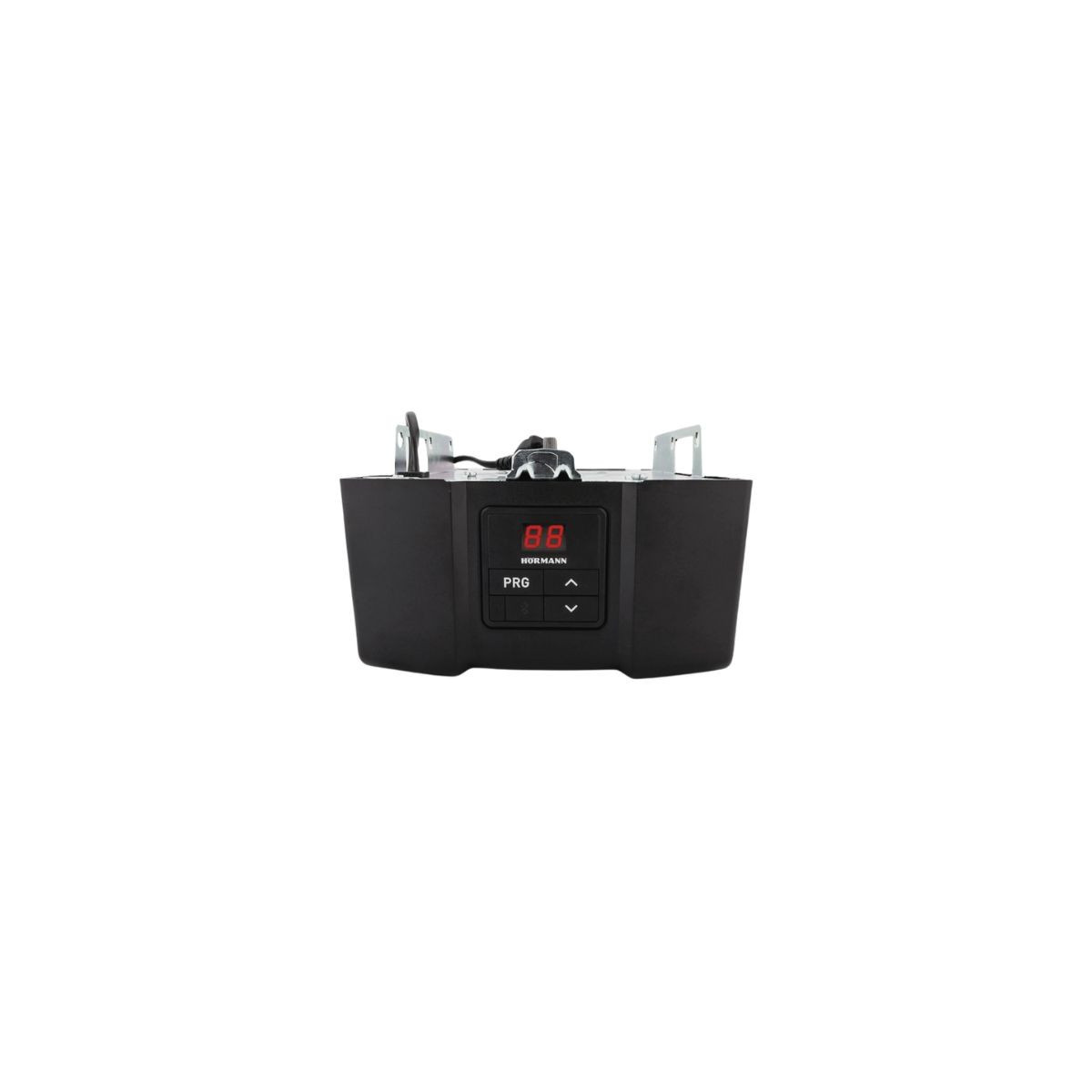

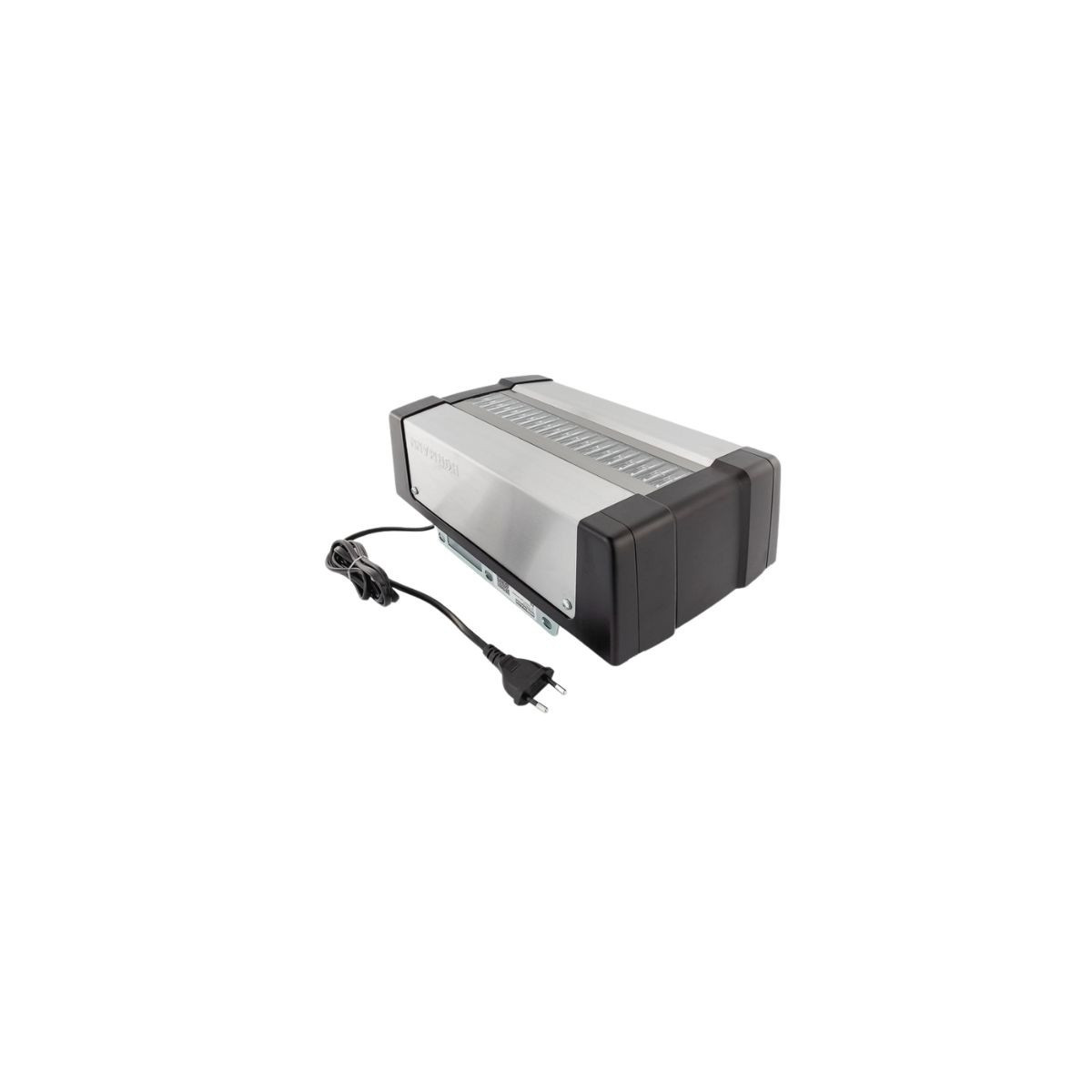

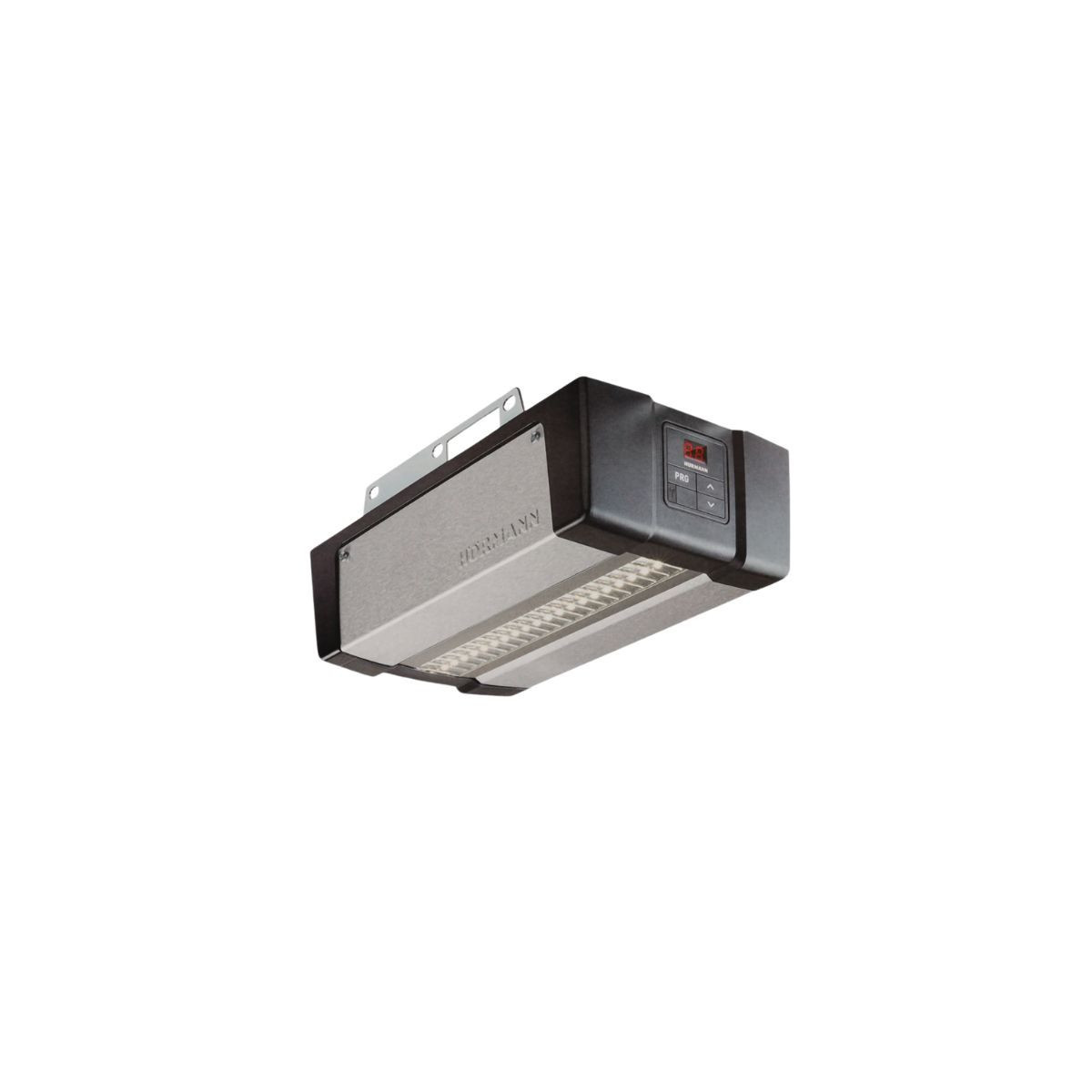

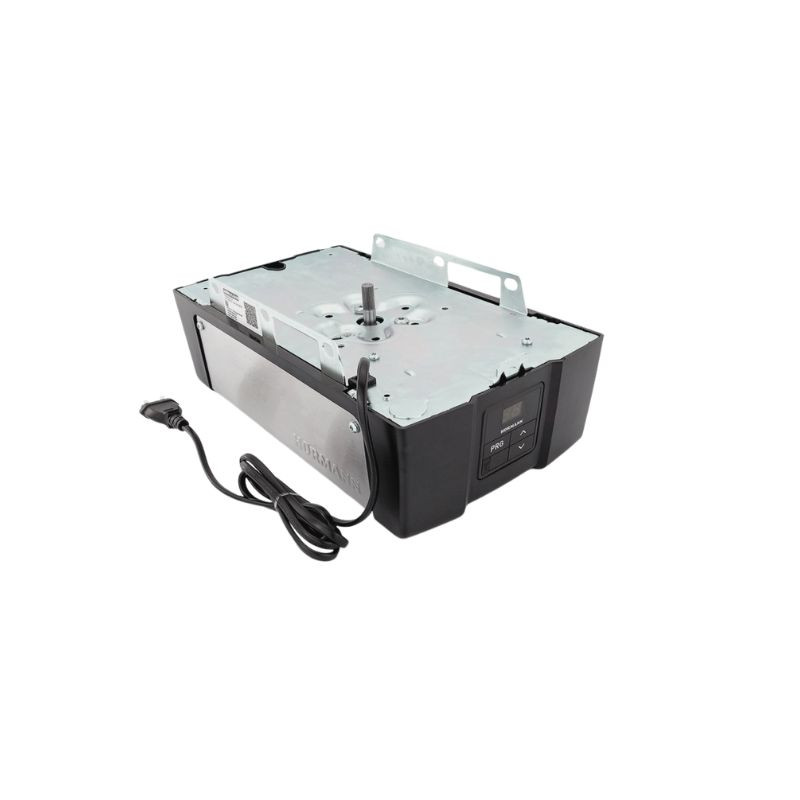

• 1 tête moteur SupraMatic P série 4 avec récepteur radio et Bluetooth intégrés
• 1 télécommande
• le bras et la console de liaison
• le cordon de débrayage
• les butées de fin de course

Côté rail :

• 1 rail FS10 de la longueur choisie, livré en 2 parties
• 1 pignon
• 1 sangle crantée
• 1 tendeur de sangle
• 1 chariot d'entraînement

L'ensemble se pose sans pièce complémentaire sur une porte sectionnelle.

Sur une porte basculante, le kit de déverrouillage VRS1 est obligatoire

C'est le point à ne pas négliger. Sur une basculante,le kit de déverrouillage extérieur VRS1 est indispensable : c'est le seul moyen de débrayer la motorisation depuis l'extérieur et d'ouvrir la porte à la main en cas de coupure de courant ou de panne.

Sans lui, une panne vous laisse dehors si le garage n'a pas d'autre accès. Il se commande à part et s'ajoute au pack.
