Console de liaison Hörmann pour motorisation ITO 400 de porte sectionnelle industrielle

Quelle console de liaison pour une motorisation Hörmann ITO 400 ?

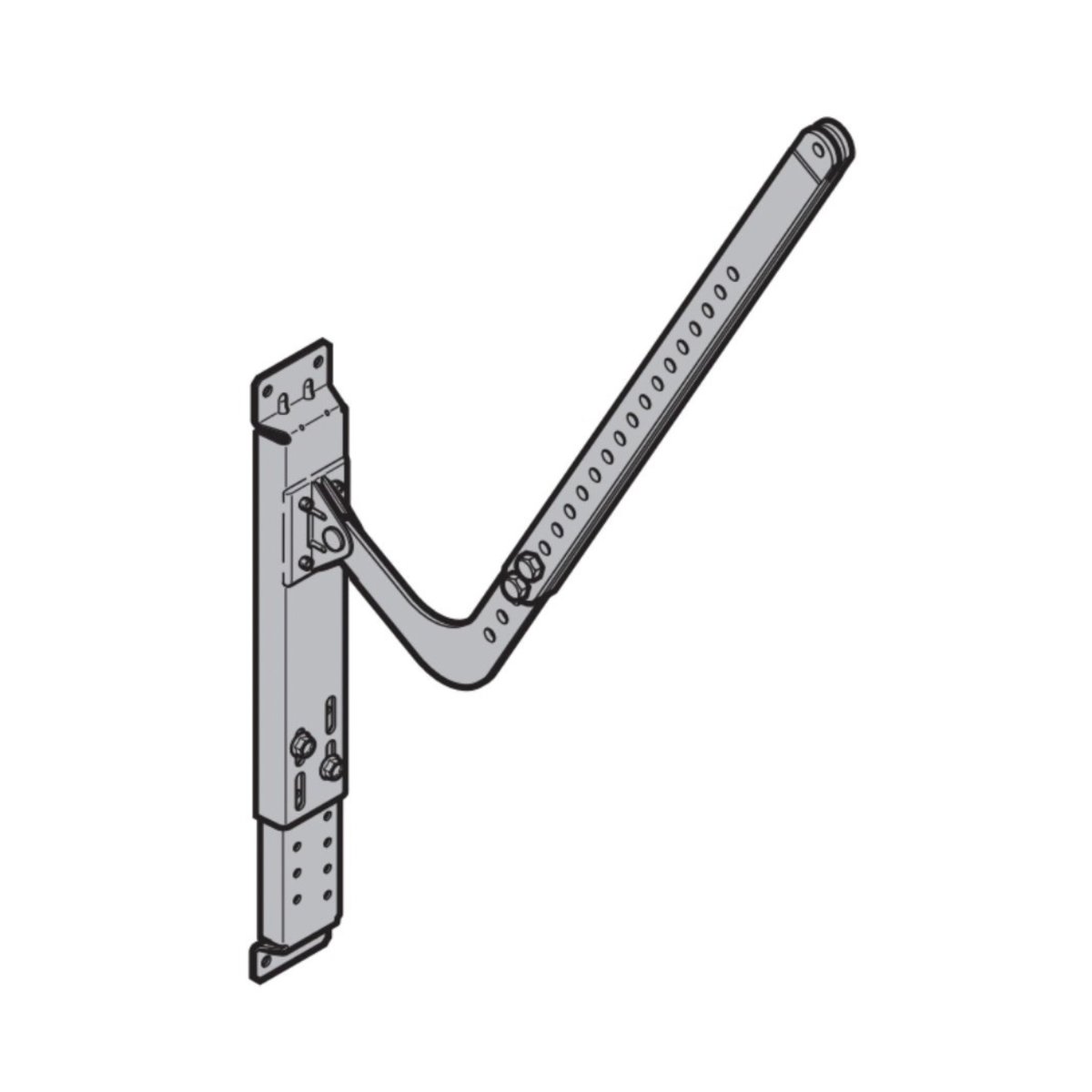

La console de liaison est la pièce qui fait le lien mécanique entre le tablier et la motorisation. Elle se visse sur la section haute de la porte, et c'est par elle que le chariot d'entraînement tire et pousse le tablier. Tout l'effort de la motorisation transite par ce point d'ancrage, à chaque ouverture comme à chaque fermeture.

Hörmann la décline en deux longueurs, et le choix se fait sur la hauteur de vos panneaux :

• console courte, réf. 638213 : panneaux de 375 à 580 mm
• console longue, réf. 638214 : panneaux de 580 à 785 mm

Chaque version est percée de plusieurs trous, répartis pour s'adapter aux différentes hauteurs de panneau de sa plage. Les deux sont livrées en acier galvanisé, traitement nécessaire sur une pièce de ferrure exposée à l'humidité d'un local industriel.

Mesurez la hauteur de votre panneau avant de commander

C'est la seule vérification à faire, et elle prend une minute. Mesurez la hauteur d'un panneau de votre porte, d'une articulation à l'autre, et non la hauteur totale du tablier. Le chiffre relevé vous donne directement la version à choisir.

Deux précisions utiles. Sur une porte sectionnelle industrielle, les panneaux sont le plus souvent tous de même hauteur, mais la section basse peut faire exception : c'est bien la section haute, celle sur laquelle la console se fixe, qu'il faut mesurer. Et si vous tombez exactement sur 580 mm, à la limite entre les deux versions, contactez-nous avant de commander, nous validons avec vous.

Quand la remplacer

Une console de liaison ne s'use pas vraiment, mais elle encaisse. Les signes qui imposent son remplacement sont un jeu qui s'installe au point d'accrochage du chariot, une déformation visible de la tôle, un trou de fixation ovalisé, ou de la corrosion qui a entamé la galvanisation.

Dans tous ces cas, remplacez sans attendre. Une console qui lâche en pleine manœuvre libère le tablier d'un côté et peut le mettre en travers dans ses coulisses, ce qui coûte bien plus cher que la pièce.

Caractéristiques techniques
