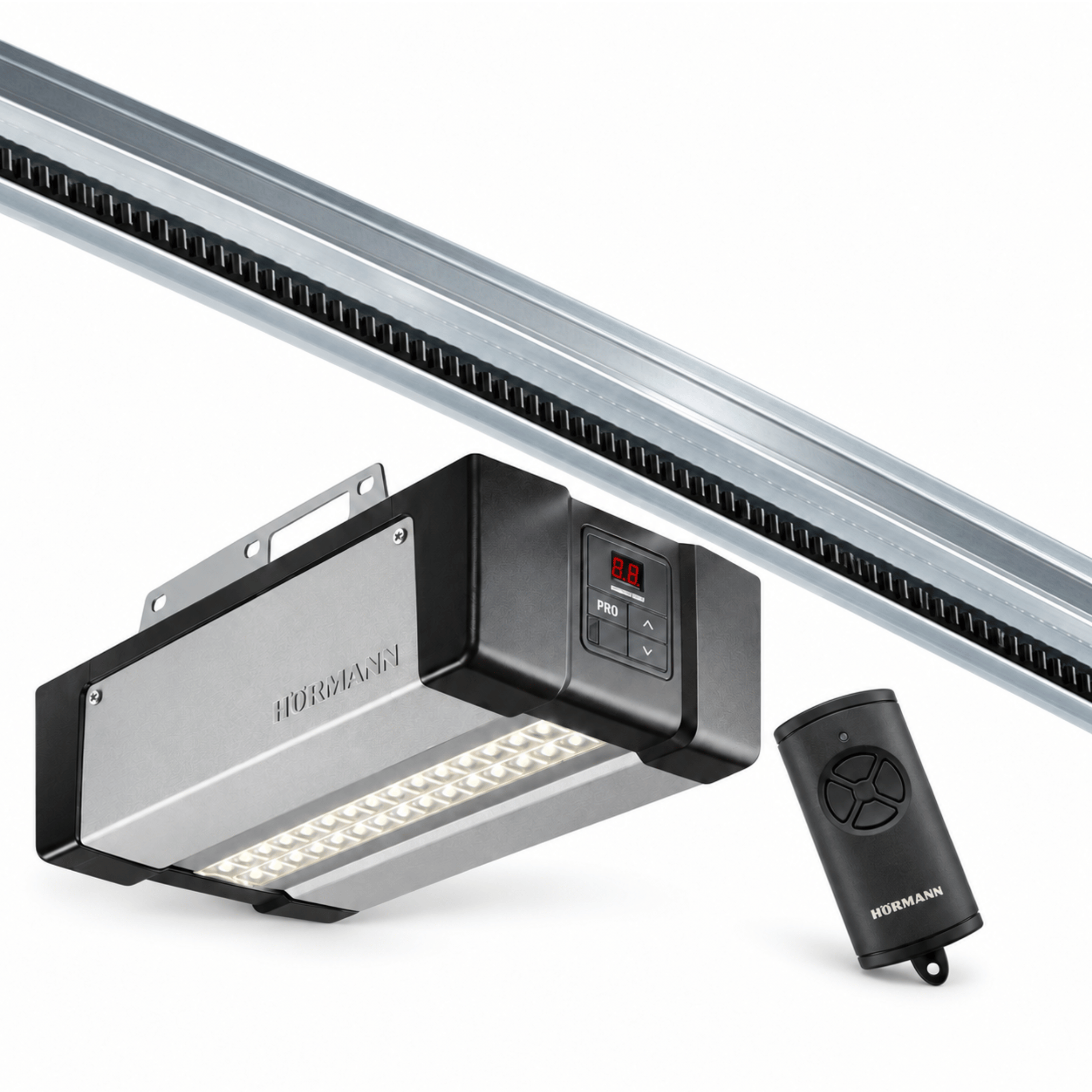

Pack motorisation complète SupraMatic E série 4 Hörmann avec rail FS10

Quel pack de motorisation Hörmann pour votre porte de garage ?

Ce pack réunit les deux éléments qui se commandent habituellement séparément : la tête moteur SupraMatic E série 4 et le rail FS10 qui la porte. C'est l'ensemble complet pour équiper une porte de garage sectionnelle ou basculante, sans avoir à vérifier soi-même la compatibilité entre le moteur et le rail.

La SupraMatic E série 4 développe 650 N en traction et en poussée, avec un effort de pointe de 800 N au démarrage, le moment où la porte résiste le plus. Elle est prévue pour une porte de 13,75 m² au maximum et 5 500 mm de largeur, en usage résidentiel jusqu'à 25 cycles par jour. Son ouverture atteint 25 cm/s, ce qui en fait l'une des motorisations les plus rapides de la gamme Hörmann.

Elle intègre un récepteur radio BiSecur 868 MHz et le Bluetooth, sans module ni boîtier supplémentaire. L'application Hörmann BlueSecur permet d'ouvrir et de fermer la porte depuis un téléphone, et de partager l'accès sans confier de télécommande. Le récepteur BiSecur reste disponible en parallèle pour les télécommandes de la gamme.

Choisir la longueur du rail FS10 : 3200, 3450 ou 4125 mm

C'est le seul choix à faire dans ce pack, et il dépend de deux critères, la hauteur de votre porte et le type de ferrure. Repérez votre configuration.

Porte basculante

• 3200 mm, longueur réelle 2970 mm : porte jusqu'à 2500 mm de hauteur
• 3450 mm, longueur réelle 3210 mm : porte jusqu'à 2750 mm de hauteur

Porte sectionnelle, ferrure N, épaisseur 42 mm

• 3200 mm : porte jusqu'à 2250 mm de hauteur
• 3450 mm : porte jusqu'à 2500 mm de hauteur
• 4125 mm, longueur réelle 3900 mm : porte jusqu'à 3000 mm de hauteur

Porte sectionnelle, ferrure L, Z ou H, épaisseur 42 mm

• 3200 mm : porte jusqu'à 2125 mm de hauteur
• 3450 mm : porte jusqu'à 2375 mm de hauteur
• 4125 mm : porte jusqu'à 3000 mm de hauteur

Mesurez la hauteur de votre porte et identifiez votre ferrure avant de commander : c'est ce couple qui détermine la longueur. En cas de doute, communiquez nous les deux, nous validons avant expédition.

Ce que contient le pack

Côté motorisation :

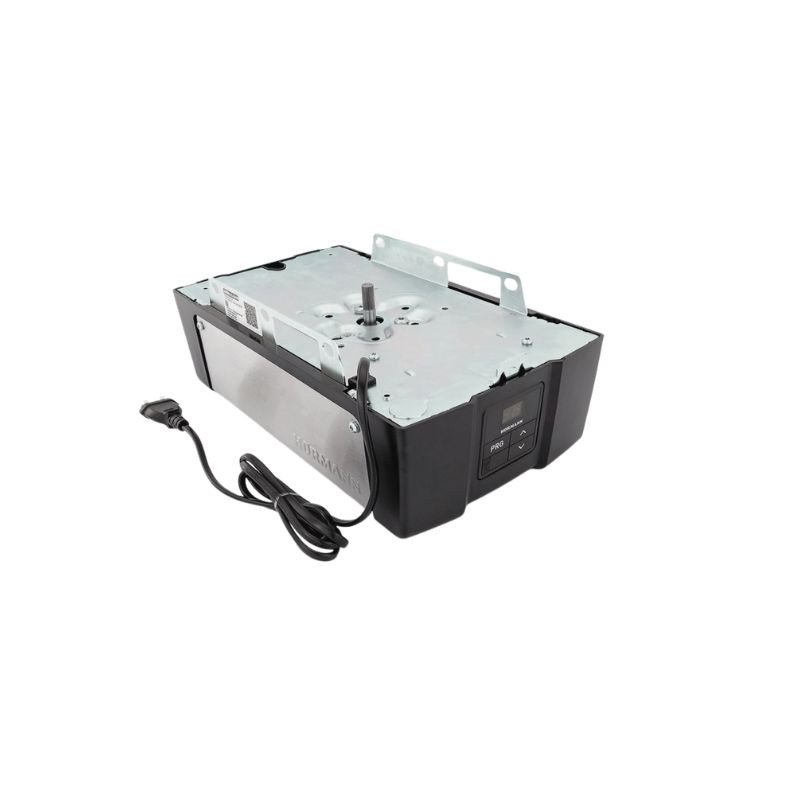

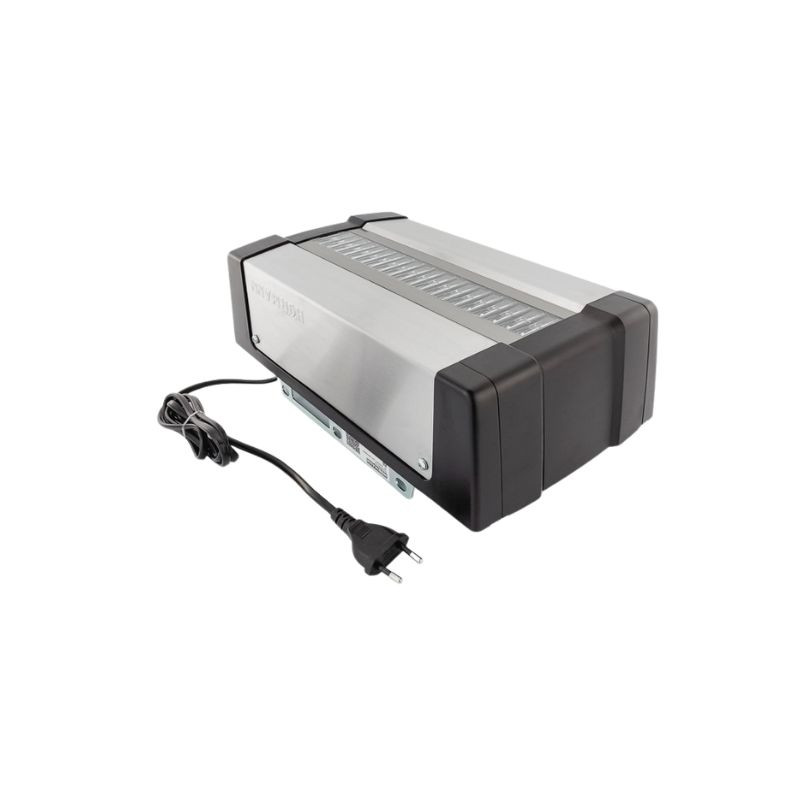

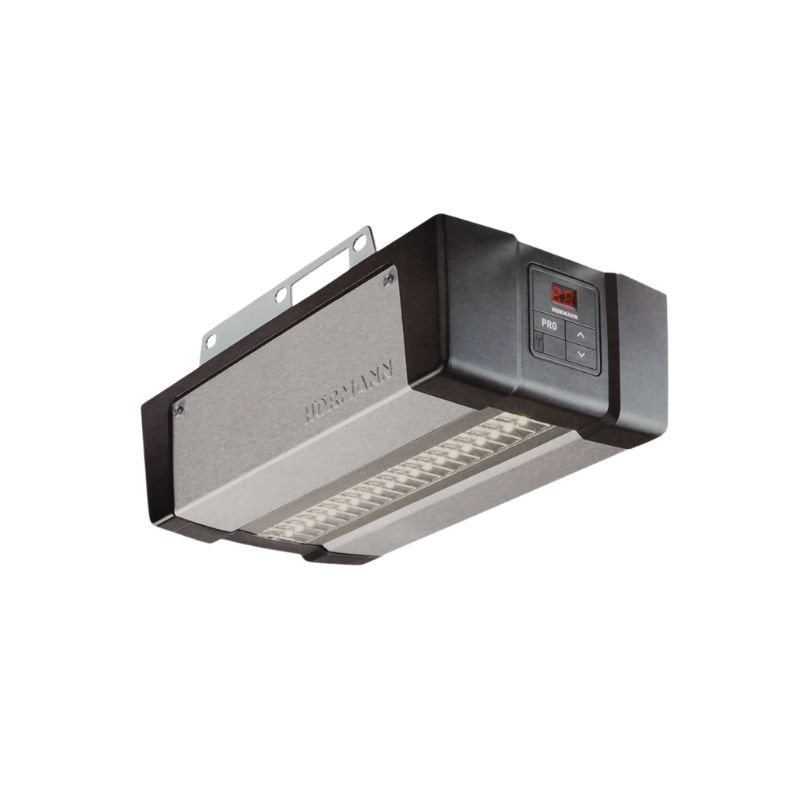

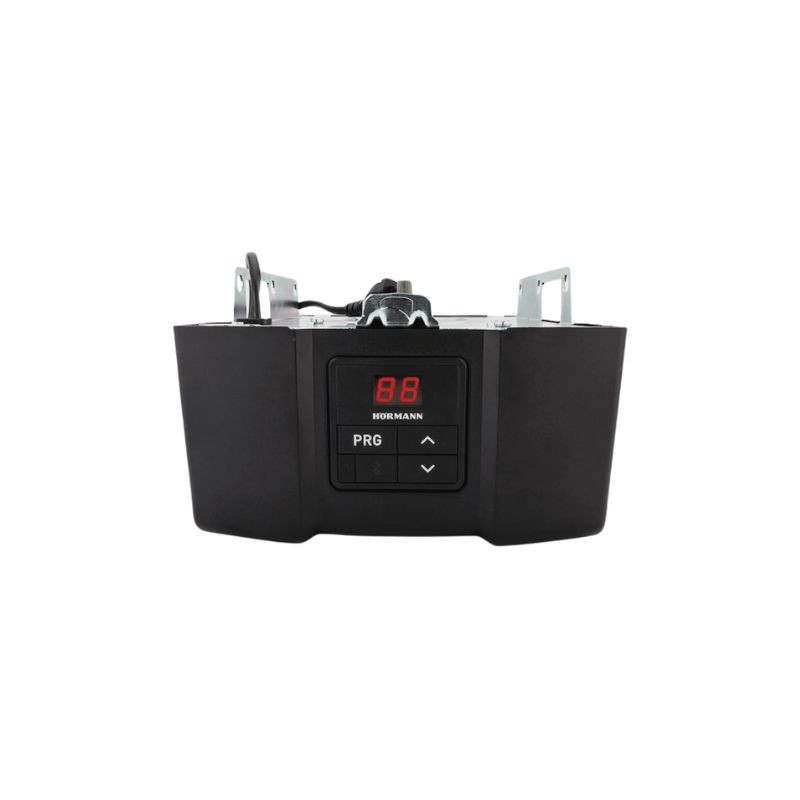

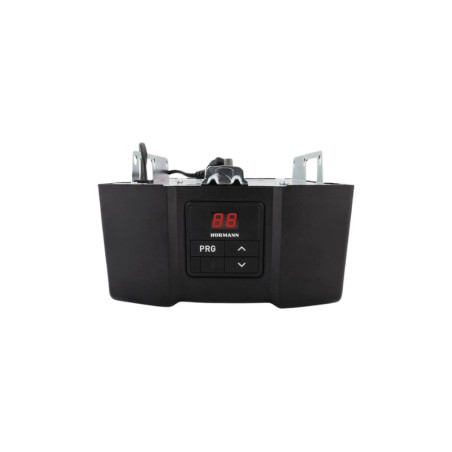

• 1 tête moteur SupraMatic E série 4 avec récepteur BiSecur 868 MHz et Bluetooth
• 1 télécommande HSE 4 BS 868 MHz

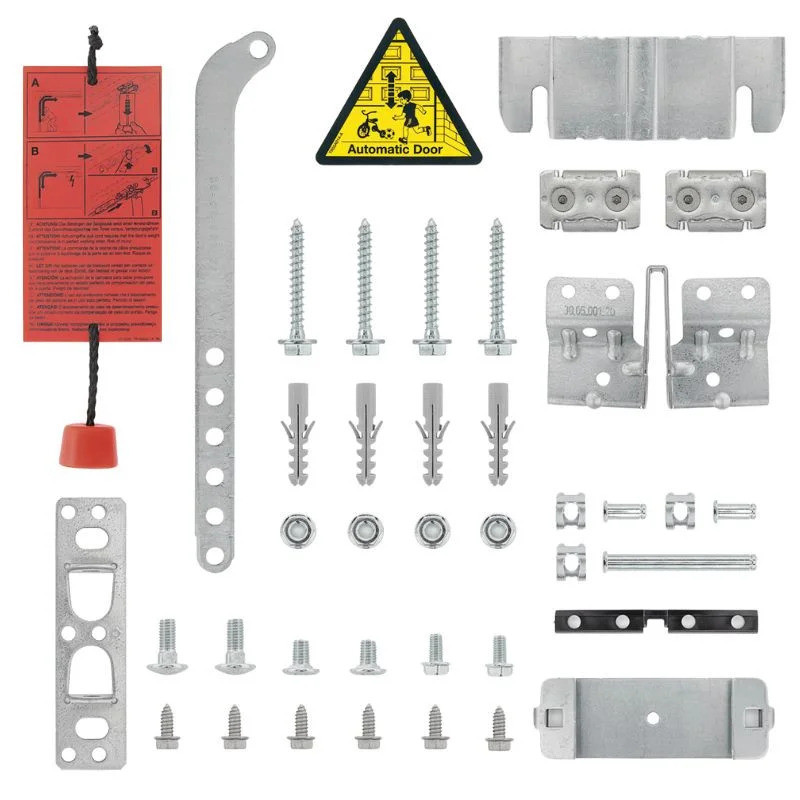

• le bras et la console de liaison
• le cordon de débrayage
• les butées de fin de course

Côté rail :

• 1 rail FS10 de la longueur choisie, livré en 2 parties
• 1 pignon
• 1 sangle crantée
• 1 tendeur de sangle
• 1 chariot d'entraînement

L'ensemble se pose sans pièce complémentaire sur une porte sectionnelle.

Sur une porte basculante, le kit de déverrouillage VRS1 est obligatoire

C'est le point à ne pas négliger. Sur une basculante,le kit de déverrouillage extérieur VRS1 est indispensable : c'est le seul moyen de débrayer la motorisation depuis l'extérieur et d'ouvrir la porte à la main en cas de coupure de courant ou de panne.

Sans lui, une panne vous laisse dehors si le garage n'a pas d'autre accès. Il se commande à part et s'ajoute au pack.

Ce pack ne convient pas aux portes latérales

La SupraMatic E série 4 peut équiper une porte latérale HST 42, mais pas avec ce rail. Une porte latérale coule le long du mur au lieu de remonter au plafond, et demande un rail FS6. Si c'est votre cas, commandez la tête moteur et le rail FS6 séparément.
