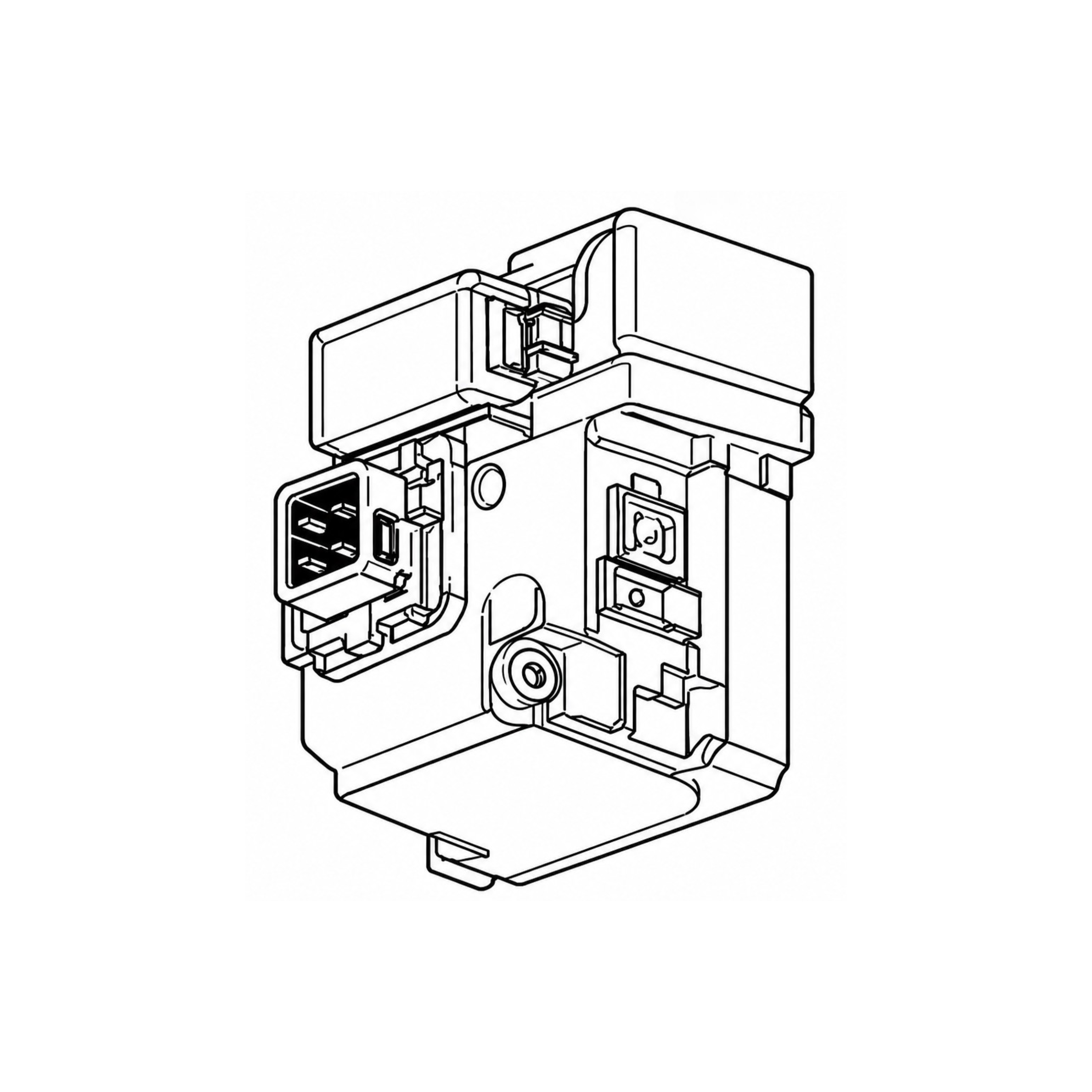

Carte électronique Marantec pour motorisation Comfort 360, 370 et 380

Description

À quoi correspond la carte électronique d'une motorisation Marantec Comfort 360, 370 ou 380 ?

Sur les motorisations Comfort, il n'y a pas d'armoire de commande murale : l'électronique est intégrée au groupe moteur, en bout de rail. La carte électronique est cette unité de commande. Elle pilote le moteur, mémorise les fins de course et les positions intermédiaires, reçoit les ordres du récepteur radio et des accessoires filaires, et gère l'affichage de programmation.

C'est aussi elle qui porte les réglages propres à la série 300, notamment les vitesses d'ouverture et de fermeture paramétrables séparément. Une carte défaillante se traduit rarement par une motorisation totalement muette, cas qui oriente plutôt vers l'alimentation, mais par des comportements erratiques : commandes ignorées, arrêts en cours de course sans obstacle, réglages qui ne se mémorisent plus.

Une seule carte pour les trois modèles de la série 300

La référence 105892 couvre les Comfort 360, 370 et 380. La puissance du modèle ne change pas la carte : ce qui diffère d'un modèle à l'autre dans cette série, c'est le transformateur, 103215 en 18 V pour le Comfort 360 et 103216 en 22 V pour les Comfort 370 et 380.

Pour une motorisation de la série 200, Comfort 260, 270, 280 ou 260 Accu, c'est la carte 105889. Les deux séries ne partagent pas leur électronique et la substitution est impossible. Le modèle exact de votre motorisation est inscrit sur l'étiquette du groupe moteur.

Après le remplacement, la motorisation est à reprogrammer

Une carte neuve arrive vierge : elle n'a mémorisé ni les fins de course de votre porte, ni les positions intermédiaires, ni les télécommandes précédemment appairées. Le remplacement se termine donc par un apprentissage complet, à mener avec la notice d'origine de la motorisation.

En revanche, la partie mécanique reste intacte. Rail, courroie crantée, chariot, bras de liaison et console de montage ne sont pas touchés, et le moteur 102277 comme le transformateur se changent indépendamment si le diagnostic les désigne.

Caractéristiques techniques
