Transformateur de remplacement 230V/18V/14A Marantec Comfort 360

Description

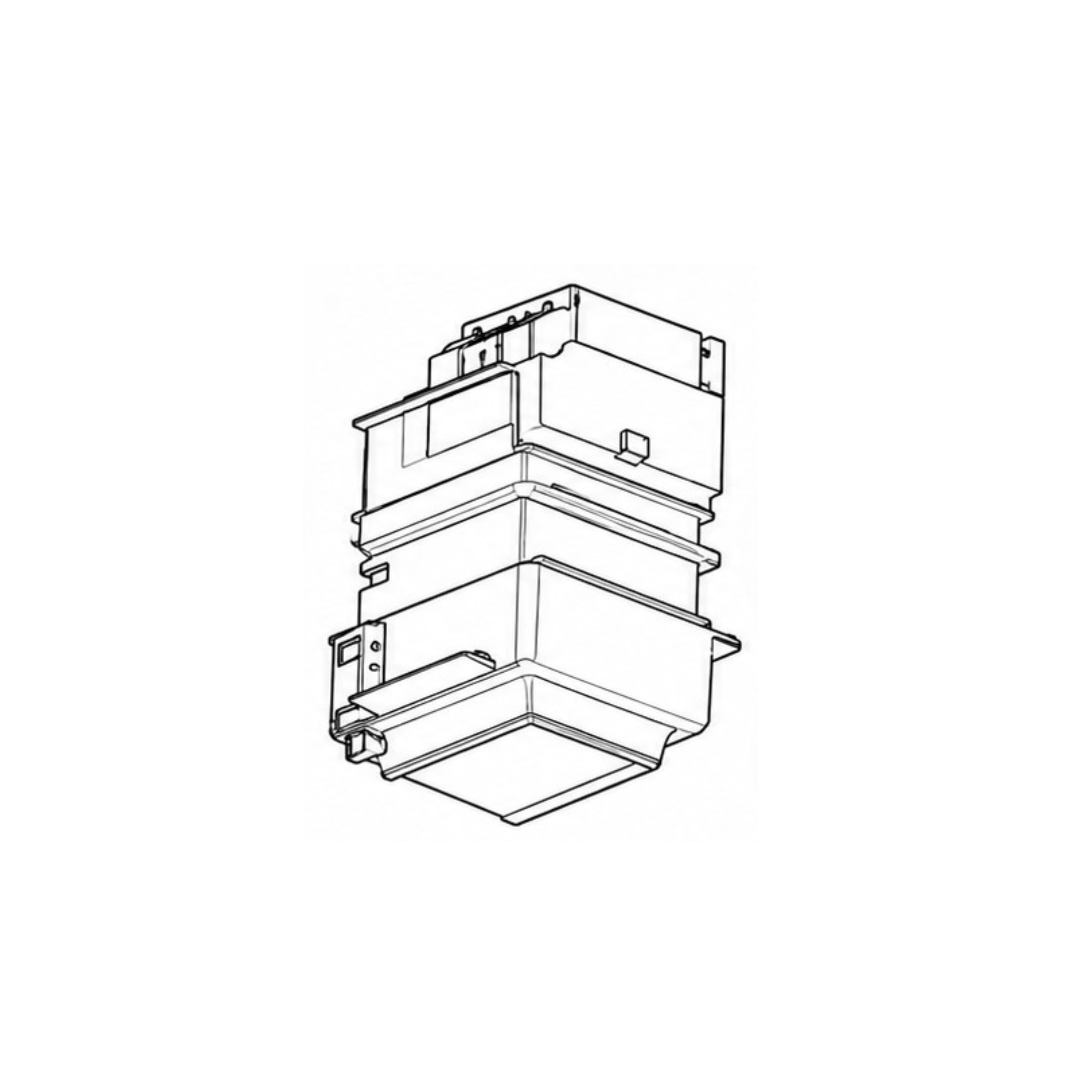

Comment reconnaître le transformateur d'une motorisation Marantec Comfort 360 ?

Le transformateur abaisse le 230 V du secteur en basse tension de travail pour alimenter la carte électronique et le moteur. Sur le Comfort 360, il sort 18 V sous 14 A. Ces deux valeurs sont imprimées sur l'étiquette collée sur le transformateur : c'est le seul repère fiable pour identifier la pièce, le boîtier étant visuellement proche d'un modèle à l'autre dans la gamme.

Le Comfort 360 étant la première puissance de la série 300, avec 650 N, il demande une intensité de 14 A là où les Comfort 260 et 270 se contentent de 8 A. Un transformateur sous-dimensionné laisse la motorisation démarrer puis décrocher sous charge, ou couper en protection en cours de course.

18 V et 14 A ne suffisent pas à identifier la pièce

C'est le piège de cette référence. Le transformateur du Comfort 280 affiche exactement les mêmes 230V/18V/14A, sous la référence 102081, et il n'est pas interchangeable avec celui du Comfort 360. Les deux appartiennent à des générations d'électronique différentes, série 200 d'un côté, série 300 de l'autre.

Autrement dit, ne commandez pas sur les seules tensions relevées : vérifiez d'abord le modèle de votre motorisation, inscrit sur l'étiquette du capot de la tête moteur. Une motorisation 3xx prend un transformateur de la série 300, une 2xx un transformateur de la série 200.

Les Comfort 370 et 380 prennent un autre transformateur

Dans la série 300, seul le Comfort 360 fonctionne en 18 V. Les Comfort 370 et 380, plus puissants, demandent 22 V sous 14 A, c'est-à-dire la référence 103216. Là encore la substitution est impossible : la tension de travail est différente.

Le transformateur se remplace seul, sans changer le groupe moteur. La carte électronique 105892 et le moteur 102277 de la série 300 se commandent également à l'unité, et le rail comme la courroie restent en place.

Caractéristiques techniques
