Module d'extension Marantec pour cellules photoélectriques bi-filaires et barre palpeuse 8,2 kΩ actif en ouverture Comfort

Description

Comment sécuriser le mouvement d'ouverture d'une porte de garage avec une motorisation Marantec Comfort ?

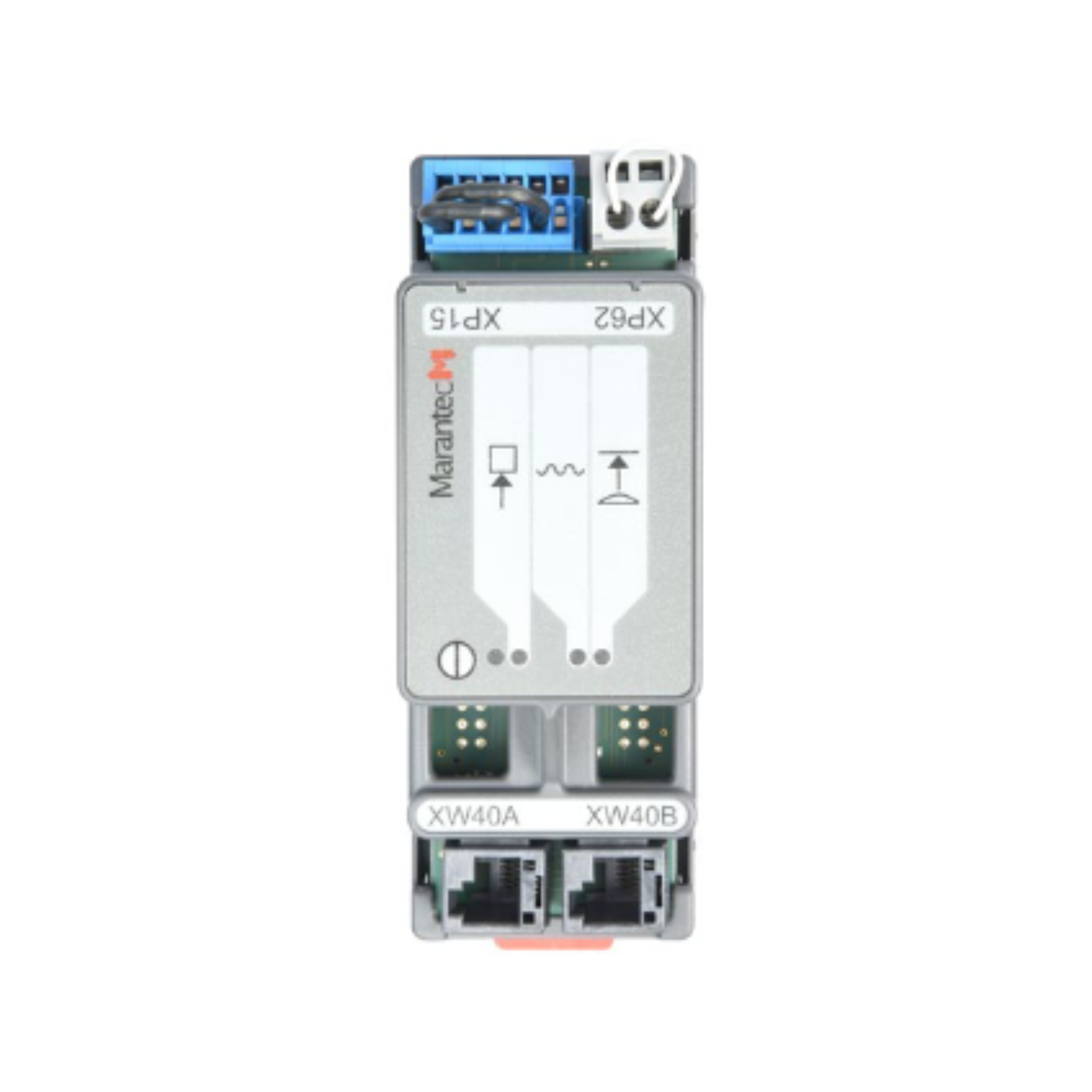

Ce module d'extension se raccorde à la commande intégrée du Comfort via le bus MS-Bus et ajoute simultanément deux entrées de sécurité : une pour une cellule photoélectrique bi-filaire et une pour un optosensor Opto 300 ou une barre palpeuse résistive 8,2 kΩ. Ces deux entrées sont actives en sens d'ouverture : elles stoppent la motorisation uniquement quand la porte monte, pas quand elle descend.

C'est la configuration adaptée aux installations où le risque se situe sur le mouvement montant, par exemple une porte dont le débattement en plafond est partiellement obstrué, ou une configuration spécifique où un obstacle peut se trouver dans la trajectoire ascendante du tablier. Le module se monte sur rail DIN. Des LED intégrées signalent l'état du module et facilitent le diagnostic.

EM 183 ou EM 182 : lequel choisir ?

Le module EM 182 (réf. 96659) est actif en fermeture, c'est le cas le plus courant dans les installations résidentielles, où les sécurités protègent le mouvement descendant. L'EM 183 est actif en ouverture, pour les configurations où le risque se situe sur le mouvement montant. Si l'installation nécessite une protection dans les deux sens, les deux modules peuvent être utilisés simultanément.

Quelle différence avec le module EM 181 ?

L'EM 181 (réf. 90588) gère les cellules photoélectriques à câble plat système et les optosensors Opto 100. L'EM 183 gère les cellules bi-filaires et les optosensors Opto 300 ou barres palpeuses résistives 8,2 kΩ. Le choix dépend du type de câblage et de sécurité de l'installation.

Caractéristiques techniques
