Module d'extension Marantec pour cellules photoélectriques bi-filaires et barre palpeuse 8,2 kΩ actif en fermeture Comfort

Description

Comment raccorder une cellule photoélectrique bi-filaire et une barre palpeuse sur une motorisation Marantec Comfort ?

Ce module d'extension se raccorde à la commande intégrée du Comfort via le bus MS-Bus et ajoute simultanément deux entrées de sécurité : une pour une cellule photoélectrique bi-filaire et une pour un optosensor Opto 300 ou une barre palpeuse résistive 8,2 kΩ. Les deux entrées sont actives en sens de fermeture : elles stoppent la motorisation uniquement quand la porte descend, pas quand elle monte.

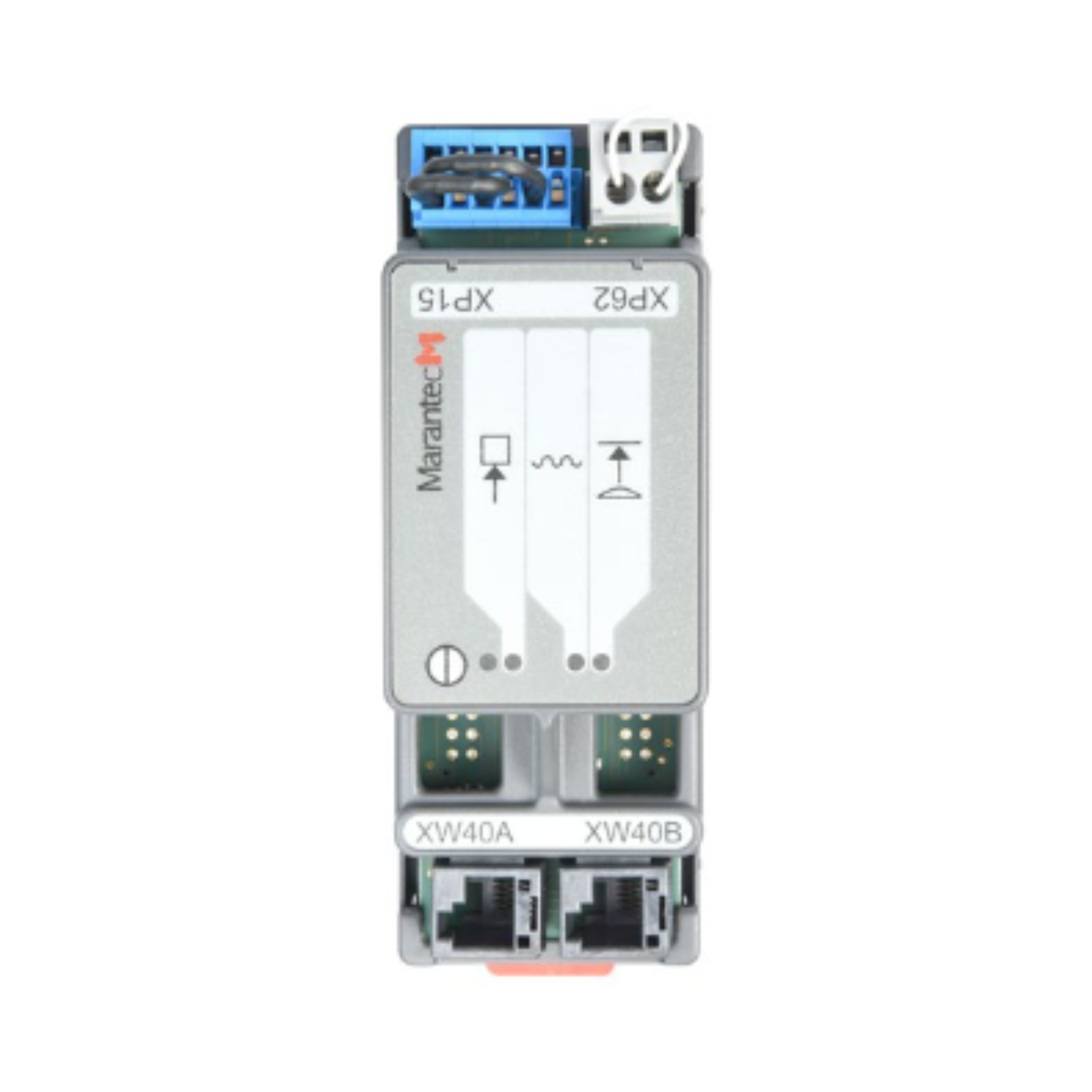

Le module se monte sur rail DIN dans un tableau électrique. Des LED intégrées signalent l'état du module et facilitent le diagnostic en cas de dysfonctionnement.

EM 182 ou EM 183 : comment choisir ?

Ces deux modules sont identiques en termes de raccordement et de compatibilité. La seule différence est le sens d'activation. L'EM 182 (réf. 96659) est actif en fermeture : les sécurités stoppent la porte quand elle descend. L'EM 183 (réf. 88370) est actif en ouverture : les sécurités stoppent la porte quand elle monte. Dans la grande majorité des installations résidentielles, c'est l'EM 182 qui est utilisé, les sécurités protègent le mouvement de fermeture.

Quelle différence avec le module EM 181 ?

L'EM 181 (réf. 90588) gère les cellules photoélectriques à câble plat système et les optosensors Opto 100 à câble plat. L'EM 182 gère les cellules photoélectriques bi-filaires et les optosensors Opto 300 ou les barres palpeuses résistives 8,2 kΩ. Le choix entre les deux dépend du type de câblage et du type de sécurité de l'installation.
