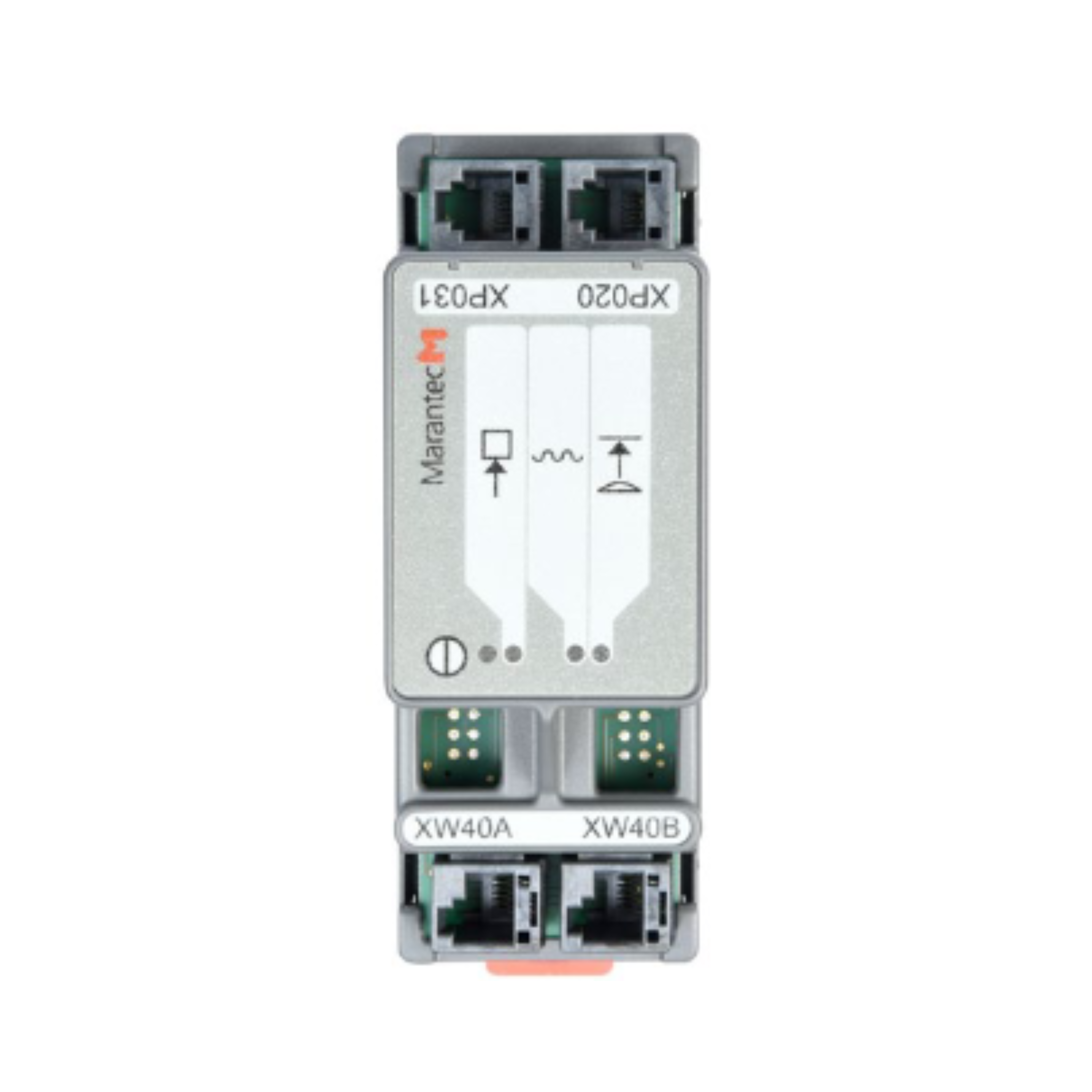

Module d'extension Marantec pour cellule photoélectrique et optosensor à câble plat sur motorisation Comfort

Description

Comment raccorder une cellule photoélectrique à câble plat et un optosensor sur une motorisation Marantec Comfort ?

Les commandes intégrées des motorisations Marantec Comfort ne disposent pas toujours en natif d'entrées dédiées aux cellules photoélectriques à câble plat système ni aux optosensors Opto 100. Ce module d'extension se raccorde à la commande via le bus MS-Bus et ajoute ces deux entrées simultanément. Il est adapté aux installations qui combinent une cellule photoélectrique à câble plat et un optosensor Opto 100, sans avoir à multiplier les modules.

Le module se monte sur rail DIN dans un tableau électrique.

Quelle différence avec la platine EP 141 et le module EM 182 ?

La platine EP 141 (réf. 100750) gère les accessoires à câble plat système de manière générique, bouton-poussoir, sécurité portillon. L'EM 181 est spécifiquement dédié aux cellules photoélectriques à câble plat et aux optosensors Opto 100.

Le module EM 182 (réf. 96659) gère quant à lui les cellules photoélectriques bi-filaires et les barres palpeuses résistives 8,2 kΩ. Si vos cellules sont bi-filaires, c'est le EM 182 qu'il faut. Si vos cellules fonctionnent avec le câble plat système Marantec, c'est ce module EM 181.

Caractéristiques techniques
