Module d'extension Marantec 2 relais programmables 230V pour motorisation Comfort 260 à 380 et accu

Description

Comment piloter deux équipements externes depuis une motorisation Marantec Comfort ?

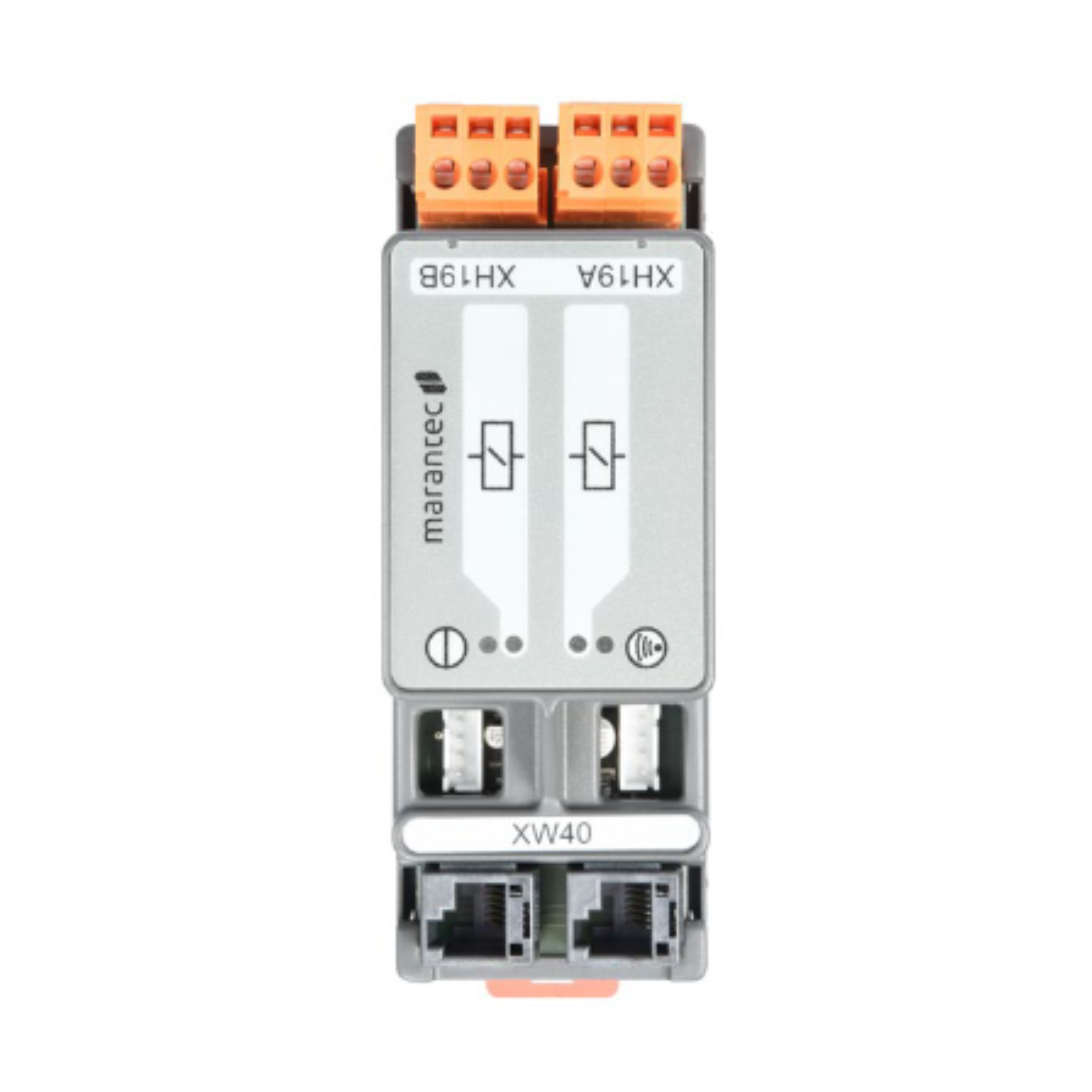

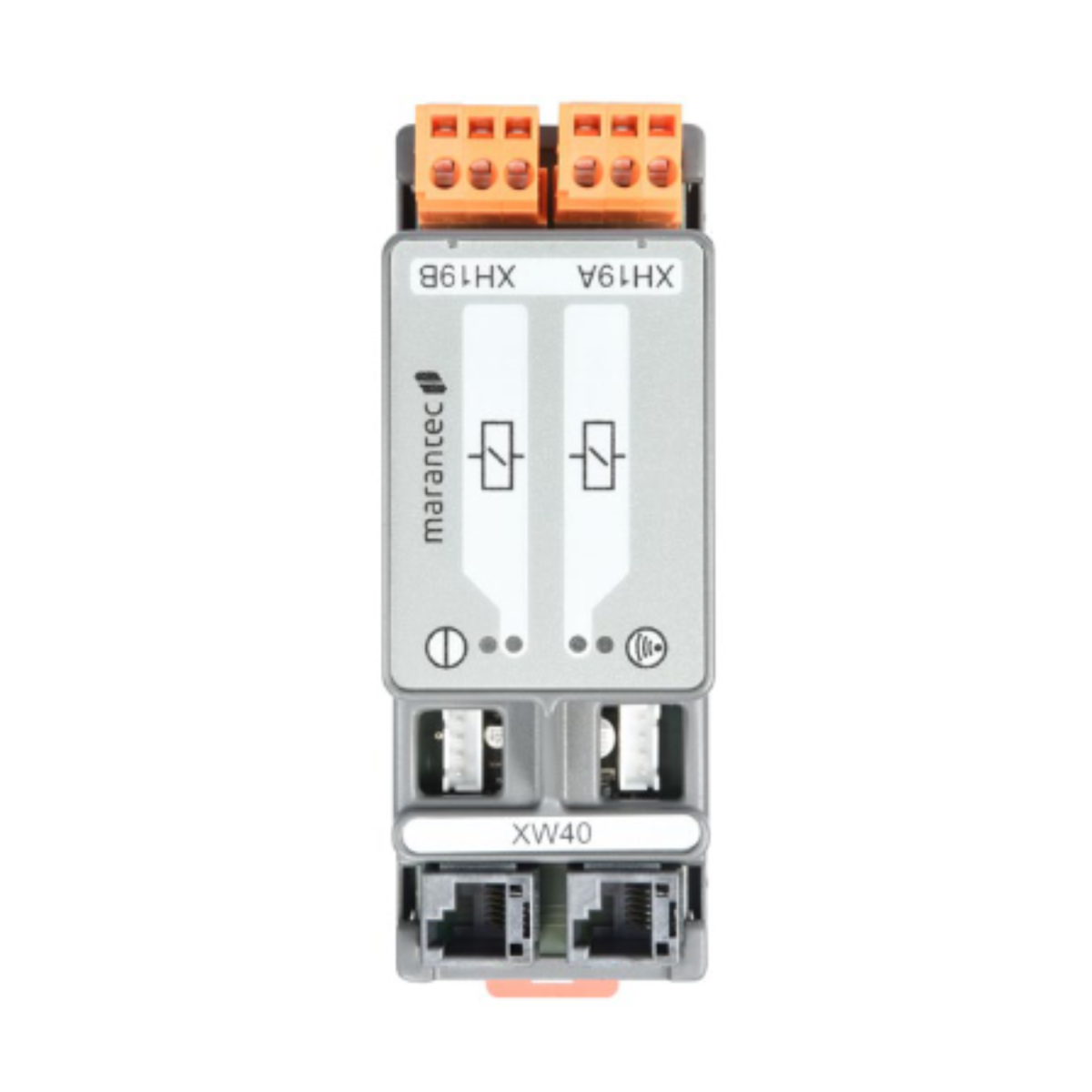

Ce module d'extension se raccorde à la commande intégrée du Comfort via le bus MS-Bus et ajoute 2 contacts relais programmables indépendants. Chaque relais est un contact inverseur 230V/6A librement configurable : il peut s'activer sur n'importe quel événement de la motorisation, position porte ouverte ou fermée, fin de course, déclenchement d'une commande radio, signal de défaut ou de maintenance.

Cas d'usage typiques : pilotage d'un éclairage extérieur à l'ouverture de la porte, déclenchement d'une alarme ou d'un signal sonore, commande d'un verrou électrique, intégration avec un système domotique.

Le module s'installe sur rail DIN dans un tableau électrique à proximité de la motorisation.

Quelle différence avec la platine EP 163 ?

La platine EP 163 (réf. 100753) s'enfiche directement dans la commande intégrée et ajoute un seul contact relais 48V AC/DC. Ce module EM 171 est indépendant, se monte sur rail DIN et fournit deux contacts relais 230V/6A. Il est adapté aux installations nécessitant deux sorties relais simultanées ou une tension de contact plus élevée.

Contenu de la livraison

• 1 module d'extension 2 relais
• 1 câble MS-Bus 140 mm

Caractéristiques techniques
