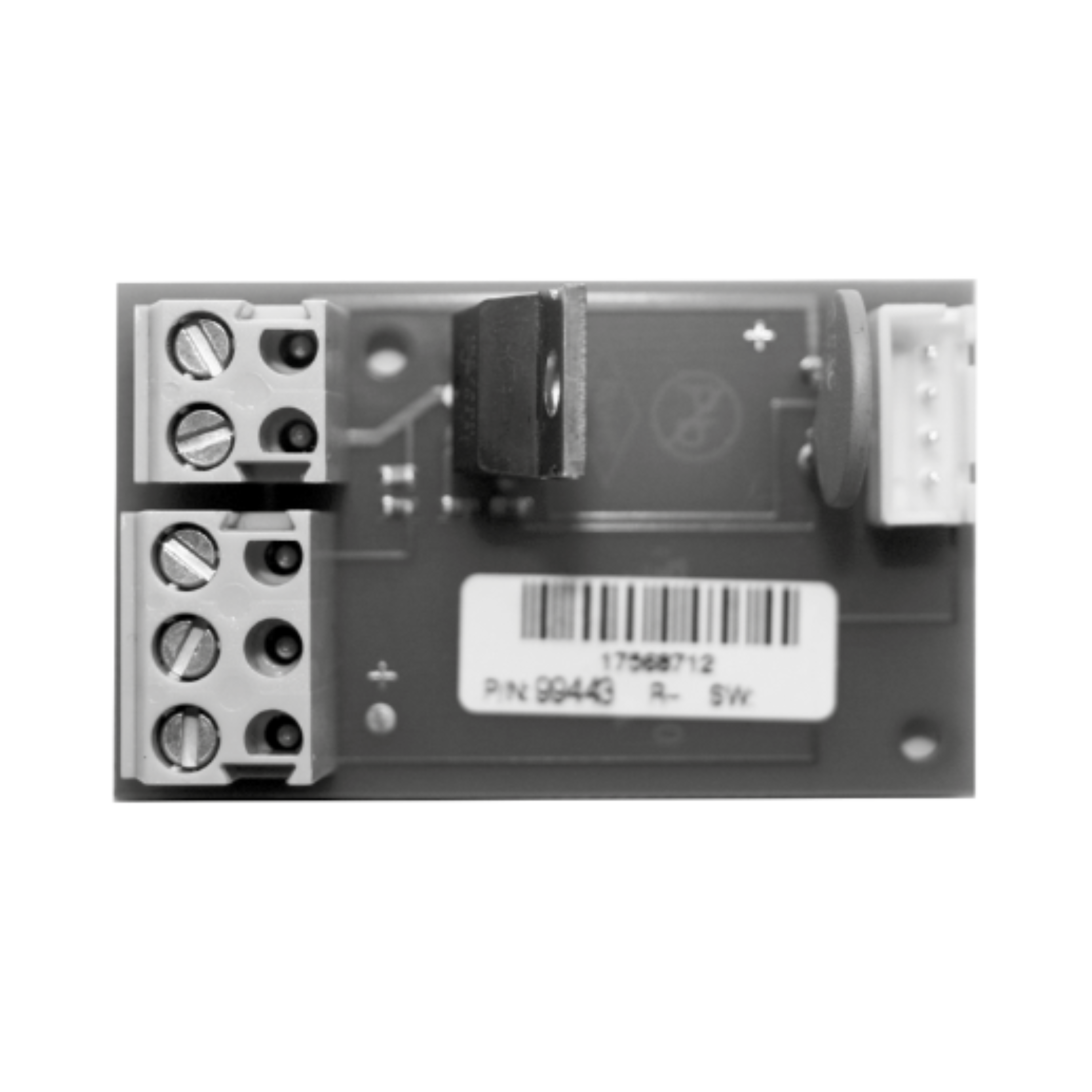

Platine d'extension Marantec pour feu de signalisation sur motorisation Comfort 260 à 380 et accu

Description

Comment raccorder un feu de signalisation sur une motorisation Marantec Comfort ?

Les commandes intégrées des motorisations Marantec Comfort ne disposent pas en natif d'une sortie dédiée aux feux de signalisation LED 24V DC. Cette platine d'extension ajoute cette sortie en s'enfichant directement dans le port MS-Bus de la commande. Elle fournit une sortie 24V DC 0,2A pour le feu de signalisation, et une entrée programmable supplémentaire librement configurable.

Le feu clignotant Contrôle 950 (réf. 159260 et 159261) ne peut pas être raccordé directement sur la commande des Comfort 260 et 260 accu, 270, 280, 360, 370 et 380 sans cette platine. Elle est indispensable dès que l'installation inclut un feu de signalisation 24V DC.

Quelle différence avec les autres platines d'extension Marantec ?

Chaque platine EP ajoute un type de raccordement différent. La EP 141 (réf. 100750) gère les accessoires à câble plat. La EP 143 (réf. 100751) gère les barres palpeuses et optosensors. La EP 161 gère uniquement les feux de signalisation LED 24V DC. Plusieurs platines peuvent être utilisées simultanément sur la même installation si plusieurs types d'accessoires sont nécessaires.

Contenu de la livraison

• 1 platine d'extension
• 1 logement
• 1 câble MS-Bus 200 mm

Caractéristiques techniques
