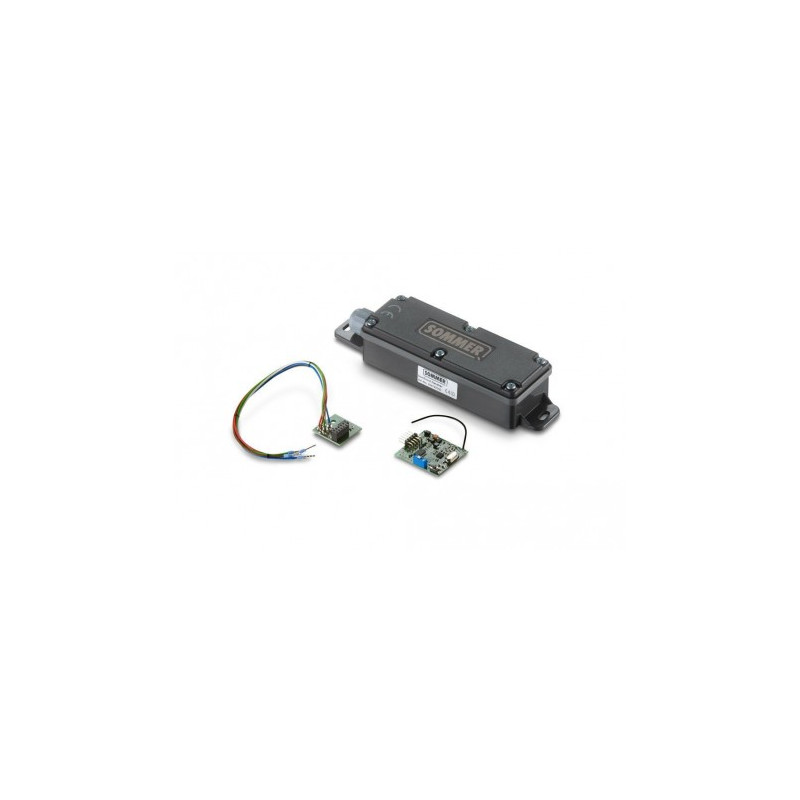

Système de transmission sans fil DoorScout Sommer pour barre palpeuse de porte sur armoire RDC Vision

Description

Comment relier une barre palpeuse à l'armoire sans passer de câble

Sur une porte motorisée, la barre palpeuse détecte un obstacle à la fermeture et commande l'arrêt de la porte. Encore faut-il que son signal remonte jusqu'à l'armoire de commande. En filaire, cela suppose un câble spiralé qui suit le tablier en mouvement, une pièce qui s'use et finit par casser.

Le DoorScout supprime ce câble. Il transmet le signal de la barre palpeuse par radio : un émetteur côté porte capte l'information de la barre, un récepteur côté armoire la reçoit et la transmet à la commande. La liaison entre la porte mobile et l'armoire fixe se fait sans aucun fil.

Vérifiez la version de votre armoire RDC Vision

C'est le point à contrôler avant de commander. Le DoorScout fonctionne avec l'armoire de commande RDC Vision de Sommer, mais uniquement à partir de la version logicielle 1.7.

Si votre armoire est équipée d'une version antérieure, le système ne sera pas reconnu. La version du logiciel se vérifie sur l'armoire elle-même ou dans sa documentation.

Comment fonctionne le système

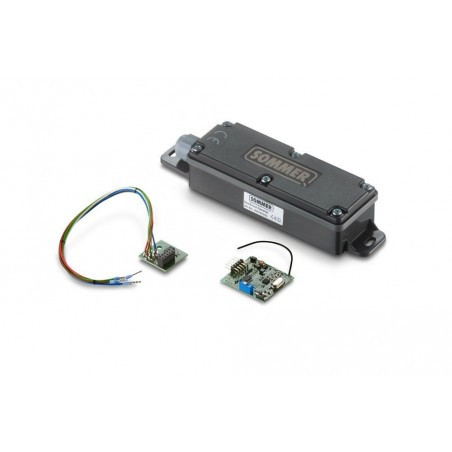

L'ensemble se compose de trois éléments, tous fournis :

• L'émetteur, côté porte (TX) : il se fixe près de la barre palpeuse, sur le tablier. Il fonctionne sur pile, sans alimentation à tirer, et supporte l'humidité grâce à son indice de protection IP55.
• Le récepteur, côté commande (RX) : il reçoit le signal radio et se branche à l'interface.
• L'interface : elle fait le lien entre le récepteur et l'armoire RDC Vision.

La portée atteint environ 100 mètres selon l'environnement, largement suffisant pour n'importe quelle porte.

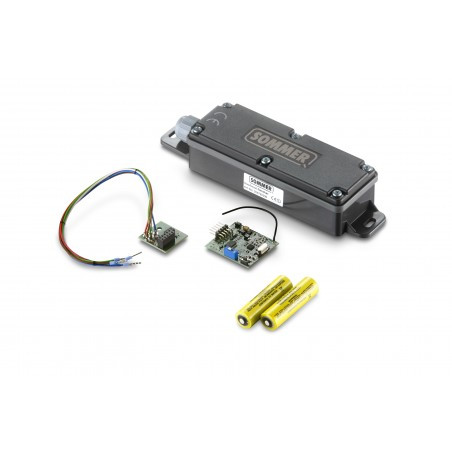

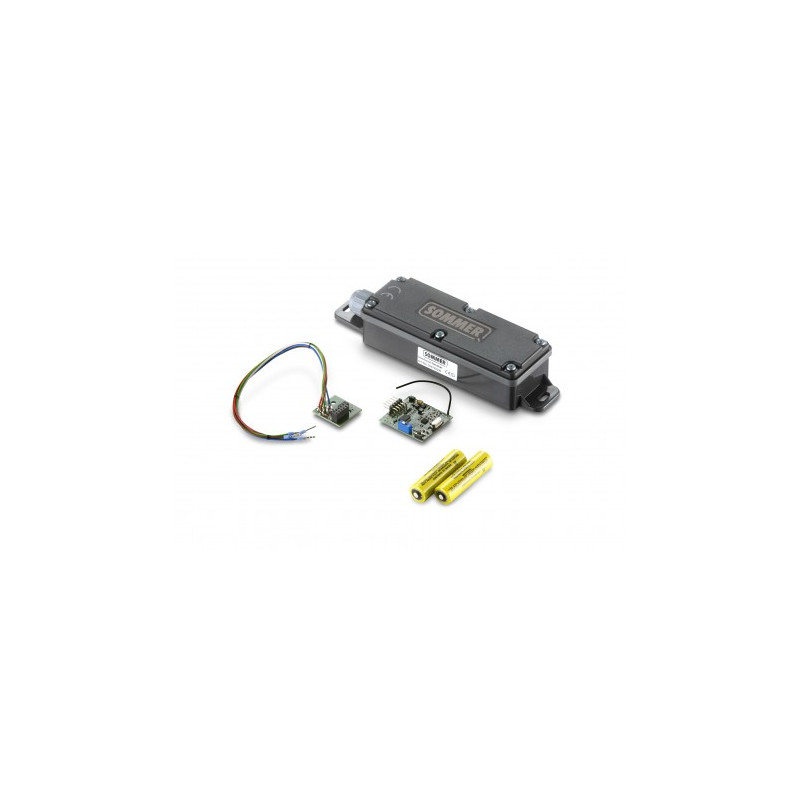

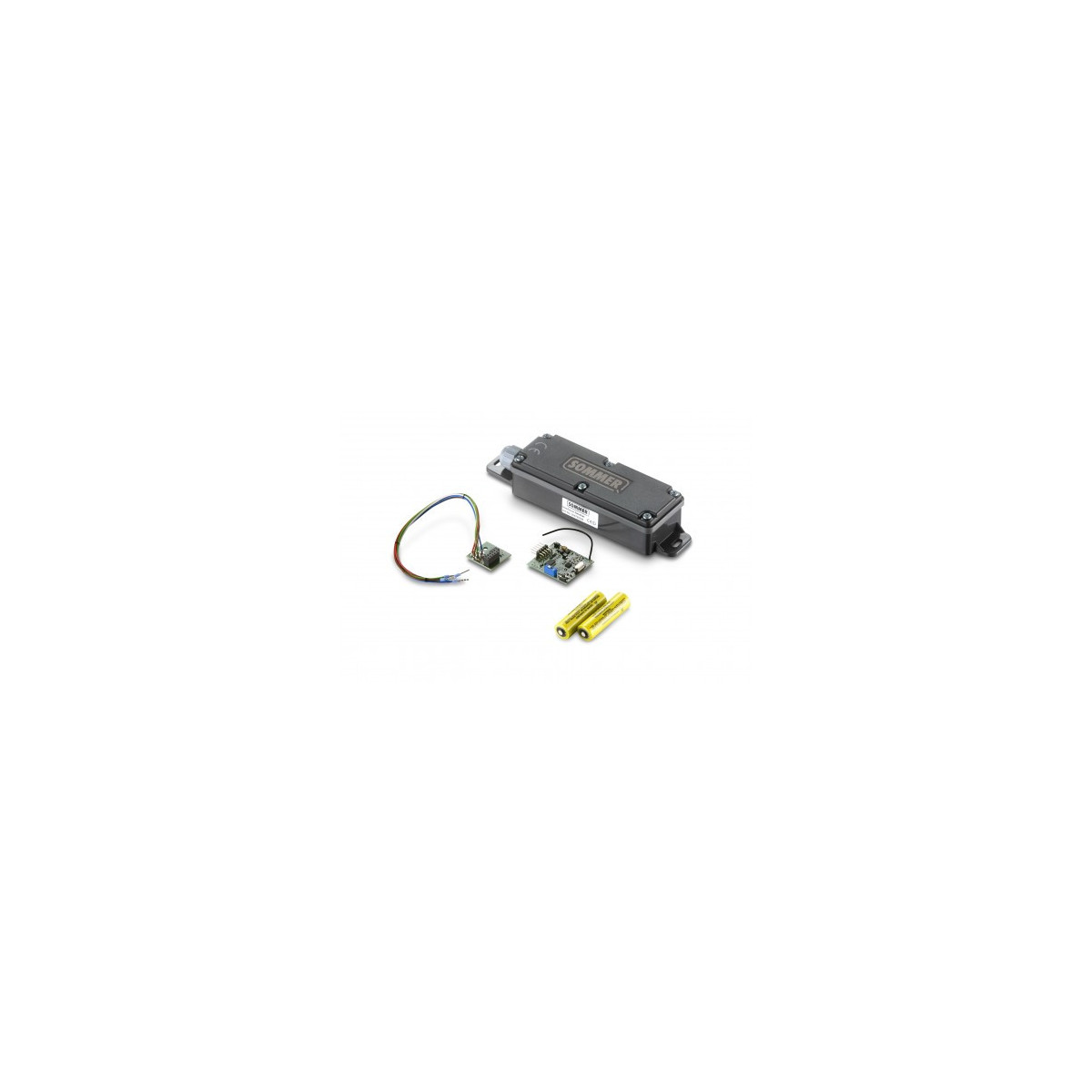

Ce que comprend le kit

• 1 récepteur côté commande (RX)
• 1 émetteur côté porte (TX)
• 1 interface
• 2 piles lithium AA
