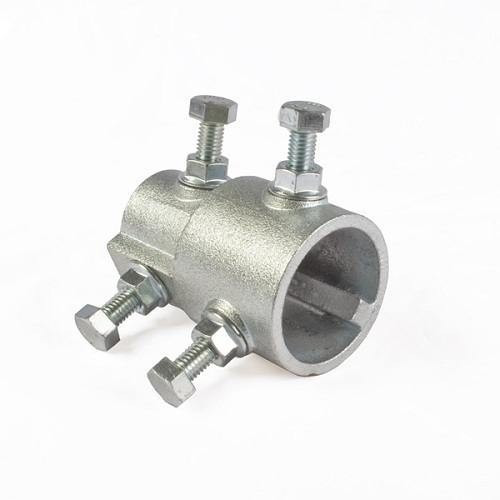

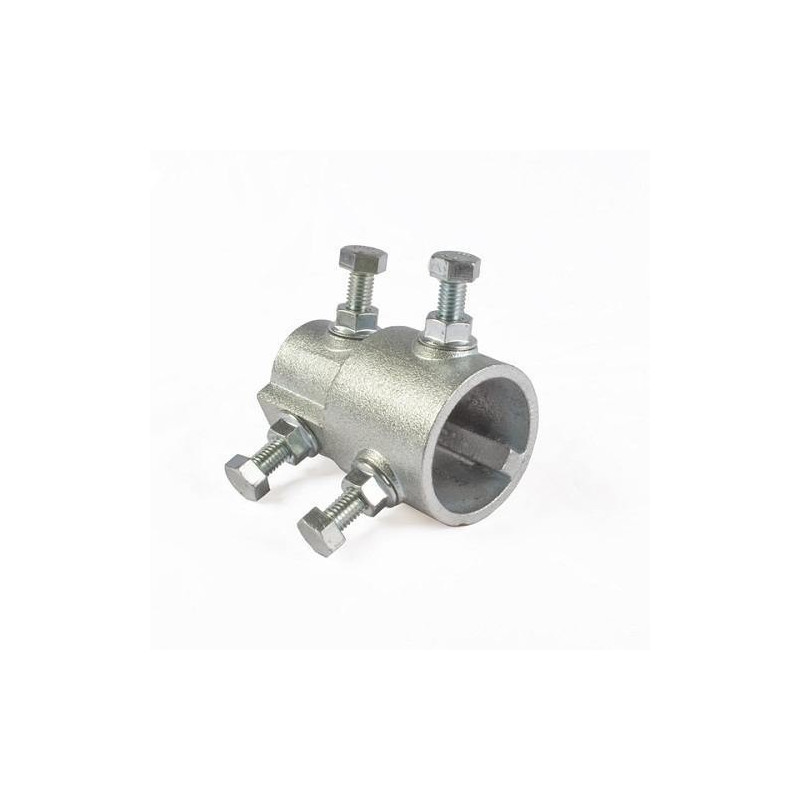

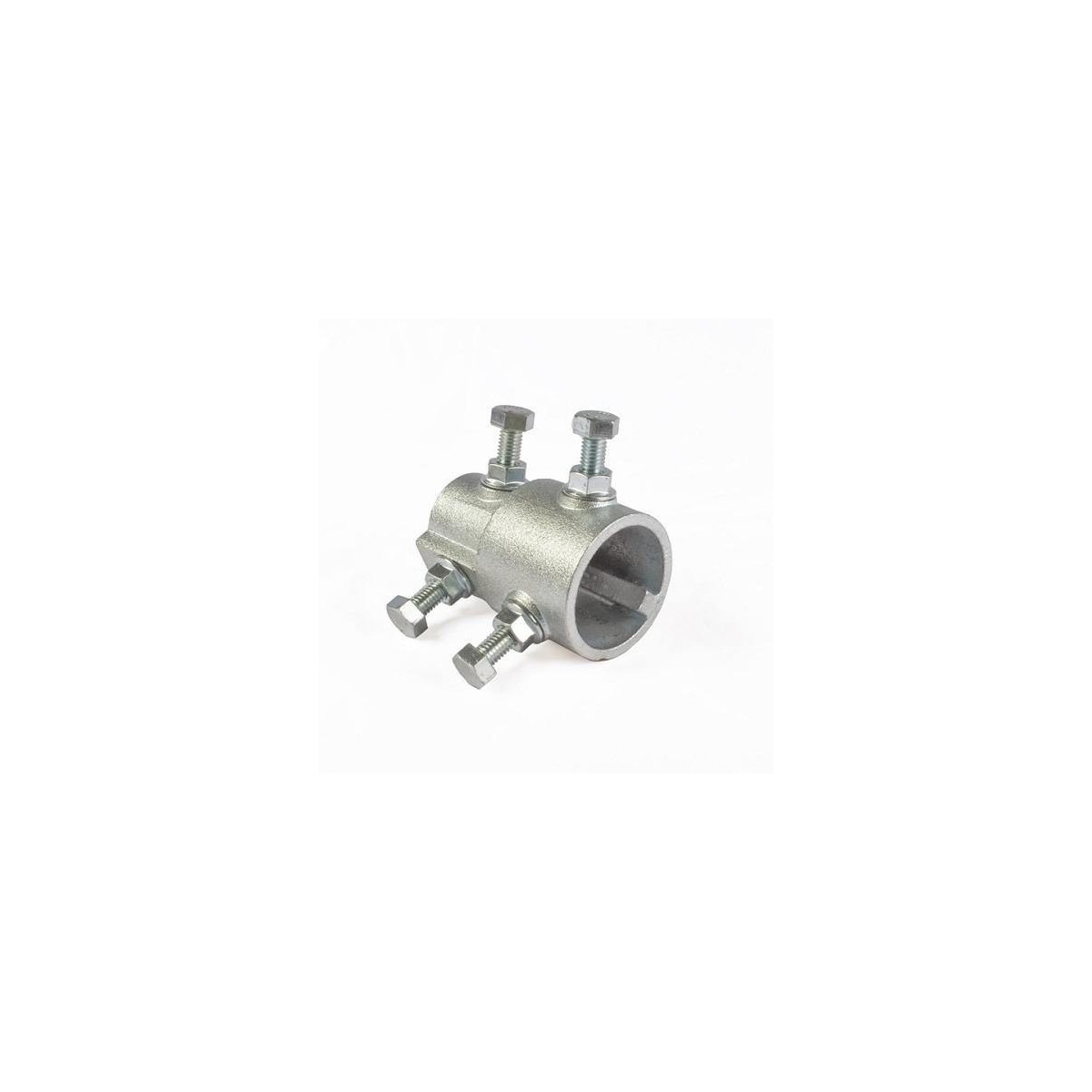

Accouplement arbre de 40 mm (Hörmann) vers arbre de 1" (25.4 mm)

Description

À quoi sert un accouplement d'arbre 40 mm vers 25,4 mm

Sur une porte sectionnelle industrielle Hörmann, l'arbre d'équilibrage qui porte les ressorts et les tambours fait 40 mm de diamètre. La plupart des motorisations et des treuils à chaîne du marché, eux, ont un arbre de sortie en 25,4 mm (1 pouce). Les deux diamètres ne se raccordent pas directement.

Cet accouplement fait la jonction : il vient se serrer d'un côté sur l'arbre 40 mm de la porte, de l'autre sur l'arbre 25,4 mm de l'entraînement, et transmet le couple de l'un à l'autre.

Dans quel cas en avez-vous besoin

Le cas typique : vous avez une porte Hörmann SPU déjà installée, à manœuvre manuelle ou avec un entraînement d'origine, et vous voulez y monter une motorisation électrique ou un treuil à chaîne dont l'arbre est en 25,4 mm.

Plutôt que de changer tout l'arbre de la porte, cet accouplement adapte l'entraînement neuf sur l'arbre 40 mm existant. Il évite la dépose de l'axe d'équilibrage.

Vérifiez vos deux diamètres avant de commander

Cet accouplement est prévu pour une combinaison précise : 40 mm côté porte et 25,4 mm côté entraînement. Mesurez vos deux arbres au pied à coulisse avant de commander.

• Côté porte Hörmann SPU : l'arbre doit faire 40 mm.
• Côté motorisation ou treuil : l'arbre doit faire 25,4 mm (1").

Si vos deux arbres sont tous les deux en 25,4 mm, ou dans d'autres diamètres, cet accouplement ne convient pas.

Caractéristiques techniques
