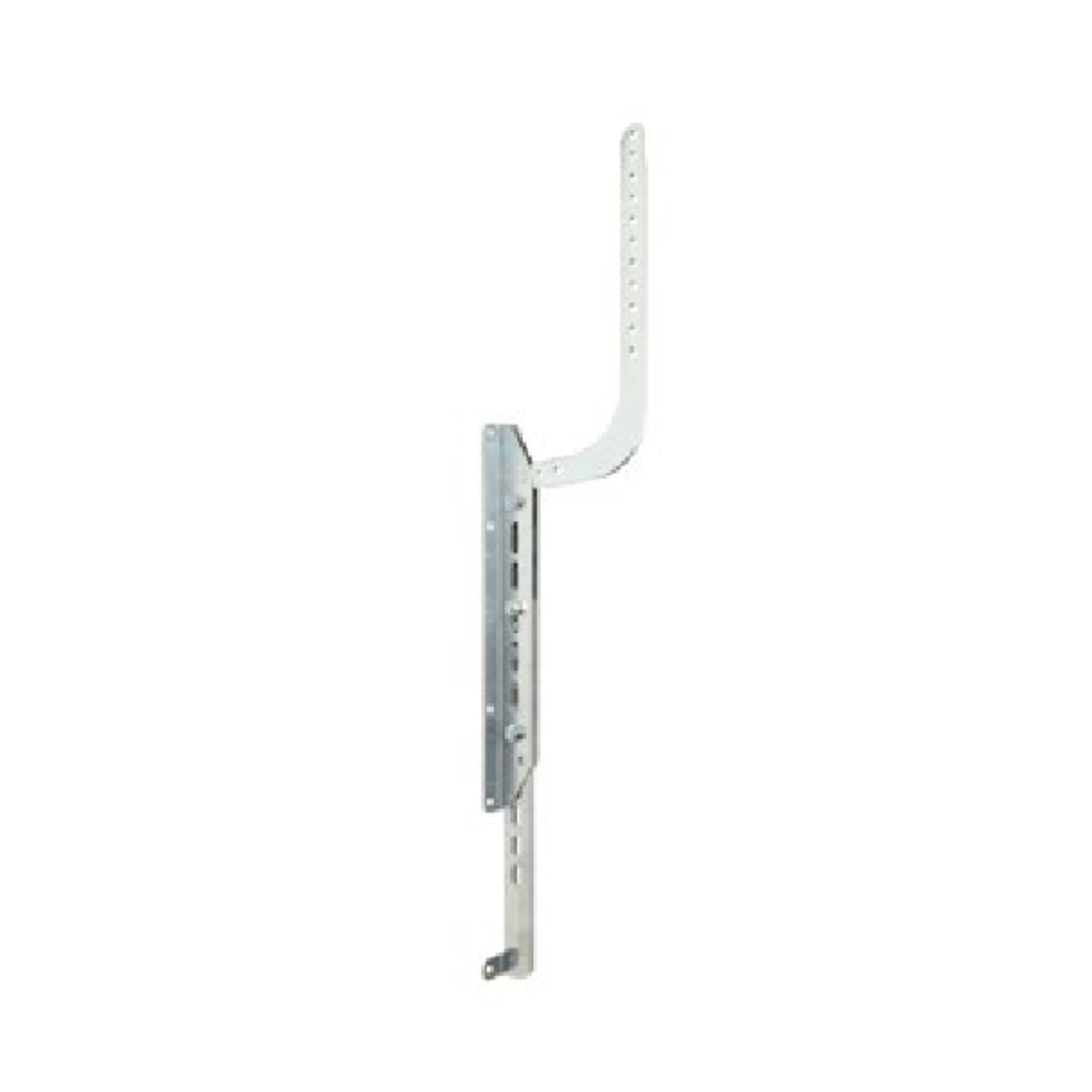

Console de montage Marantec pour motorisation Comfort 260, 270, 280, 360, 370 et 380

Description

À quoi sert la console de montage sur une motorisation Marantec ?

Sur une motorisation de porte sectionnelle, le chariot coulisse le long du rail et entraîne la porte via un bras de liaison fixé au panneau supérieur du tablier. Cette console est l'élément de raccordement qui fait le lien mécanique entre le chariot et la porte. Sans elle, le mouvement du moteur ne peut pas être transmis au tablier.

Dans la plupart des installations standard, ce raccordement est assuré par le traînard droit livré avec le rail. La console intervient quand la géométrie de la porte ou la position du rail rendent ce raccordement direct impossible, ou configuration nécessitant un bras coudé.

Quand faut-il la commander ?

La console est nécessaire dans les situations suivantes :

• Le panneau supérieur de la porte est trop court pour permettre un raccordement direct avec le traînard standard
• La distance entre le rail et le haut du tablier est trop importante pour le bras de série
• La porte sectionnelle nécessite un angle de raccordement différent du standard

Sa longueur est réglable entre 430 et 620 mm, ce qui couvre la majorité des configurations rencontrées sur les installations résidentielles.

Contenu de la livraison

• 1 console de montage réglable 430-620 mm
• 1 traînard coudé
• Visserie de fixation

Caractéristiques techniques
