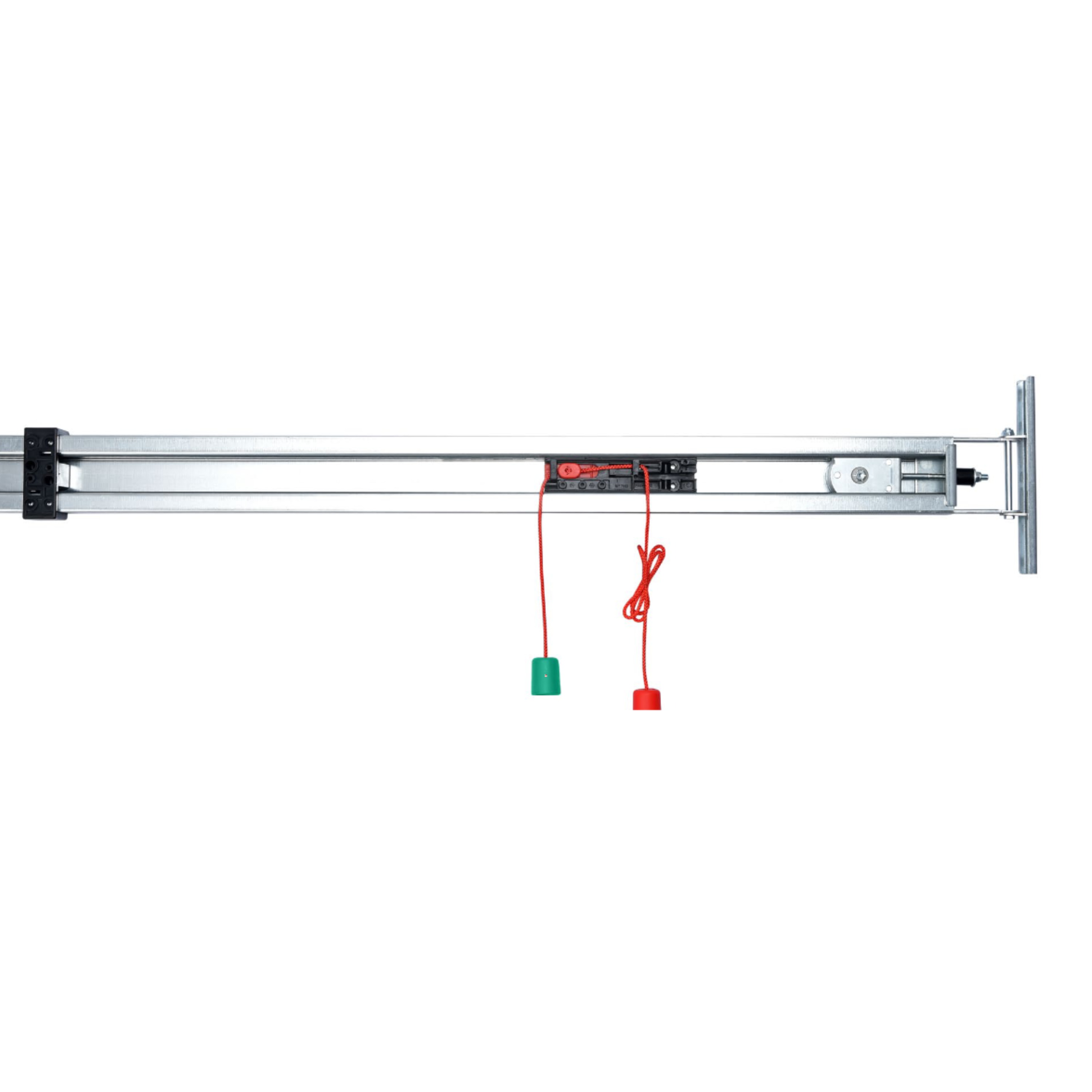

Rail d'entraînement Marantec SZ courroie crantée pour motorisation Comfort 260, 270, 280, 360, 370 et 380

Description

Quel rail Marantec SZ choisir selon la hauteur de votre porte de garage ?

Le rail d'entraînement SZ est la pièce qui relie la tête moteur à la porte. C'est la courroie crantée qui court le long du rail qui transmet le mouvement du moteur au chariot, et c'est le chariot qui tire ou pousse le tablier à chaque manœuvre.

Comment choisir la bonne longueur ?

La longueur du rail ne dépend pas de la largeur de la porte, mais de sa hauteur. Plus la porte est haute, plus la course est longue, et plus le rail doit être long.

• SZ 11  réf. 177208 : longueur de profilé 3,08 m, course utile 2,475 m. Pour les portes jusqu'à 2,25 m de haut avec ferrure normale.
• SZ 12  réf. 177210 : longueur de profilé 3,33 m, course utile 2,725 m. Pour les portes jusqu'à 2,50 m de haut avec ferrure normale.
• SZ 13  réf. 177212 : longueur de profilé 4,09 m, course utile 3,485 m. Pour les portes jusqu'à 3,25 m de haut avec ferrure normale.

En cas de doute sur la hauteur de votre porte, mesurez le tablier fermé du sol jusqu'au haut du panneau supérieur.

Compatibilité

Ces rails sont compatibles avec les motorisations Marantec Comfort 260, 270, 280, 360, 370 et 380. Ils ne sont pas compatibles avec les Comfort 390 et 390 plus, qui nécessitent un rail à profilé 1,2 mm avec roulements à billes.

Caractéristiques techniques
