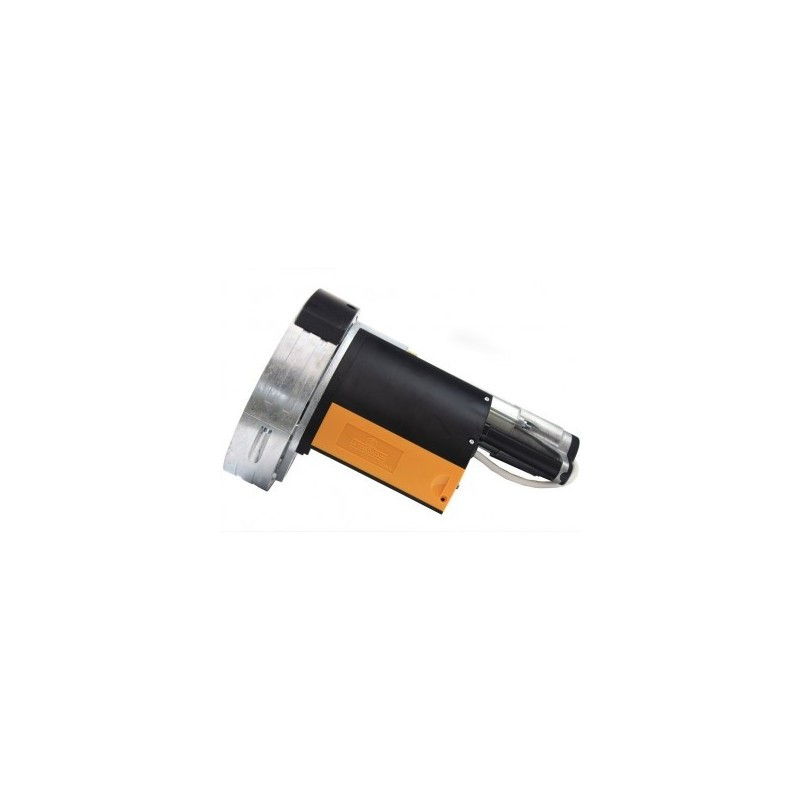

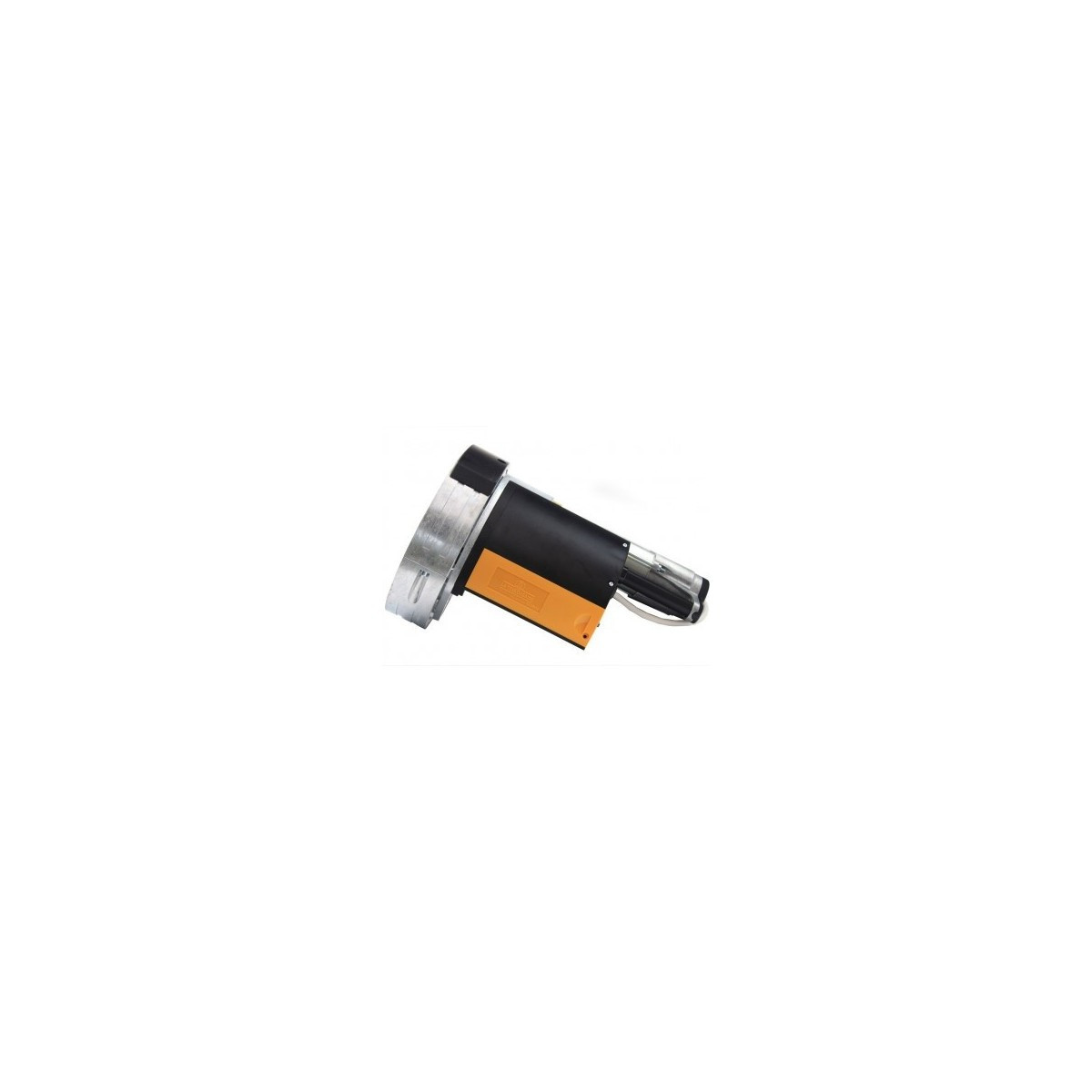

Moteur Axial III Jaune La ToulousainePour porte enroulable jusqu'a à 190kg

Description

Comment choisir le moteur axial de votre porte enroulable La Toulousaine

La Toulousaine identifie ses moteurs axiaux par une couleur, et cette couleur correspond au poids du tablier que le moteur peut manœuvrer. C'est le critère de choix : un moteur sous-dimensionné force en permanence et lâche prématurément.

• Rouge (Axial II) : tablier jusqu'à 140 kg
• Jaune (Axial III) : tablier de 140 à 190 kg, c'est ce moteur
• Gris (Axial III, aussi appelé Double Rouge) : tablier de 190 à 240 kg
• Noir (Axial 5) : tablier jusqu'à 240 kg

Sur un Murax 110, le poids du tablier dépend de la surface de la baie et de l'épaisseur des lames, qui va du 6/10ᵉ au 12/10ᵉ. Deux rideaux de même largeur peuvent donc appeler deux moteurs différents. Le poids exact figure sur la fiche de fabrication de votre porte. À défaut, le numéro de fabrication est inscrit sur une étiquette collée sur la lame finale, en bas du tablier.

Ne confondez pas le jaune et le double jaune

Deux moteurs de la gamme portent du jaune, et ils ne se montent pas sur le même axe :

• Axial III Jaune : 140 à 190 kg, tube 60 mm et bobine 220 mm. C'est ce moteur.
• Axial IV Double Jaune : 280 à 360 kg, tube 76 mm et bobine 240 mm.

Si votre axe est en 76 mm, ce moteur ne rentrera pas.

Vérifiez votre axe : tube 60 et bobine 220

Le moteur axial se loge à l'intérieur de l'axe à ressorts, au centre. Deux cotes doivent correspondre :

• Tube de 60 mm : diamètre de l'arbre qui traverse le moteur
• Bobine de 220 mm : diamètre de la couronne sur laquelle s'enroule le tablier

Ces deux valeurs se relèvent sur l'installation existante, moteur déposé.

Sur quelles fermetures La Toulousaine se monte-t-il ?

Le moteur axial équipe les rideaux Murax et la grille Dentel.

Vous remplacez un ancien MC PRO ?

L'Axial III jaune est le moteur préconisé par La Toulousaine en remplacement du MC PRO, sorti du catalogue. Si votre tablier reste sous les 190 kg, c'est vers ce moteur qu'il faut vous orienter.

Le débrayage manuel en cas de coupure

Une porte enroulable motorisée devient impossible à ouvrir si le courant est coupé. Ce moteur est livré avec son système de débrayage : 6 mètres de câble et la poignée, qui permettent de désolidariser le moteur de l'axe et de manœuvrer le tablier à la main. Une sécurité indispensable sur un commerce dont la porte enroulable est le seul accès.

Un usage de 15 cycles par jour

Ce moteur est dimensionné pour 15 cycles quotidiens, un cycle correspondant à une montée suivie d'une descente, cycles non consécutifs. C'est le rythme d'un commerce ou d'un local à ouverture et fermeture journalières. Pour un usage plus intensif, c'est une motorisation d'une autre catégorie qu'il faut prévoir.

Contenu du kit

• 1 moteur axial III jaune
• 1 câble électrique de 4 m
• 1 câble de débrayage de 6 m
• 1 poignée de débrayage
• 1 bride de fixation moteur
