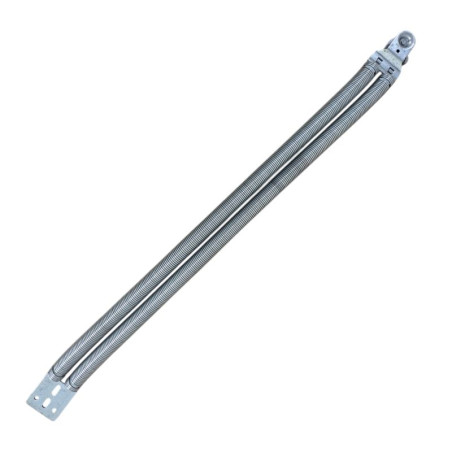

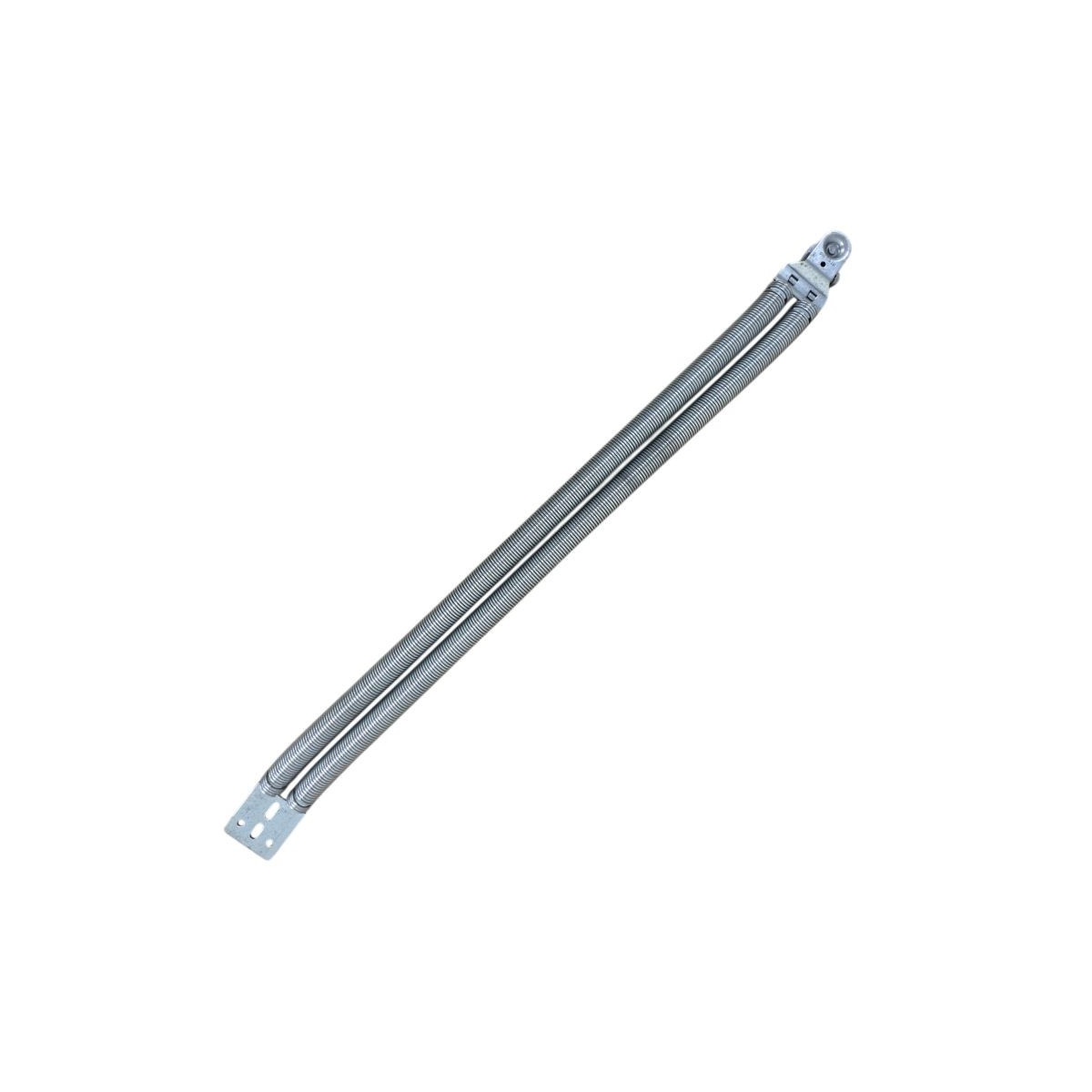

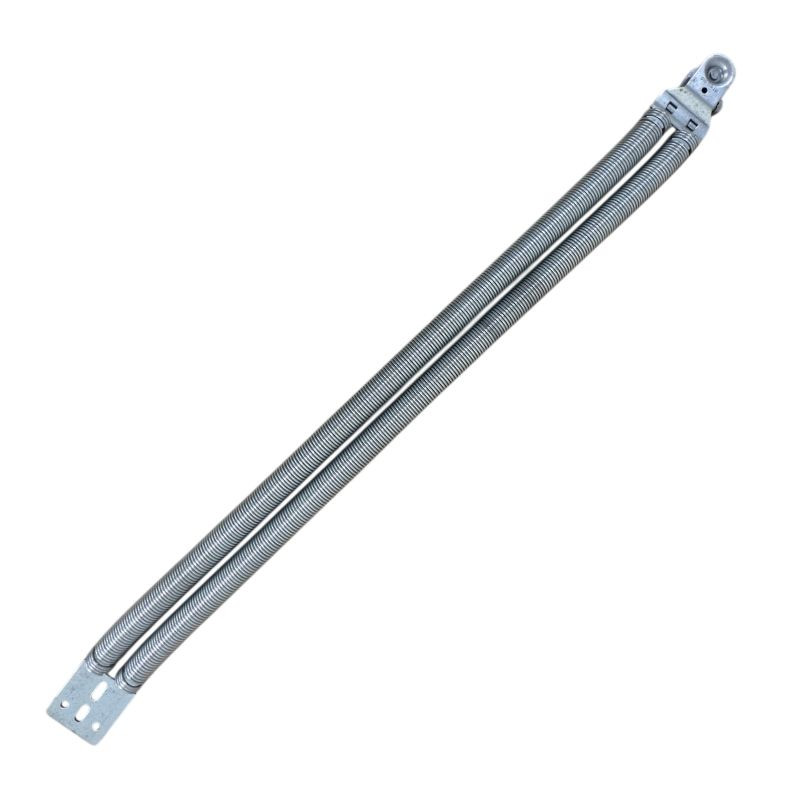

Ensemble de ressorts de traction Hörmann codes A, B, C, Z et ZA pour porte RollMatic

Comment identifier le code de votre ensemble de ressorts de traction RollMatic Hörmann

C’est la seule question qui compte sur cette pièce, et c’est aussi la première cause d’erreur de commande.

Hörmann référence trente ensembles différents sur la RollMatic, répartis en cinq familles de codes. Chaque code correspond à un équilibrage précis, calculé pour une combinaison donnée de largeur, de hauteur et de poids de tablier.

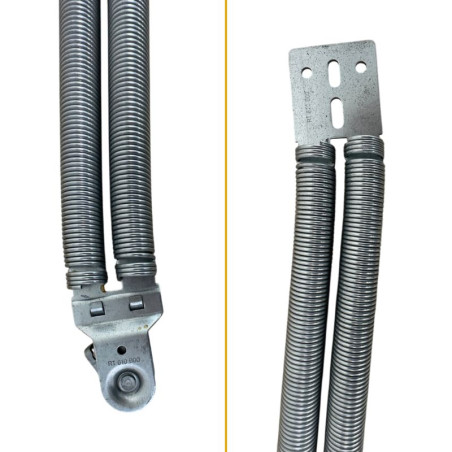

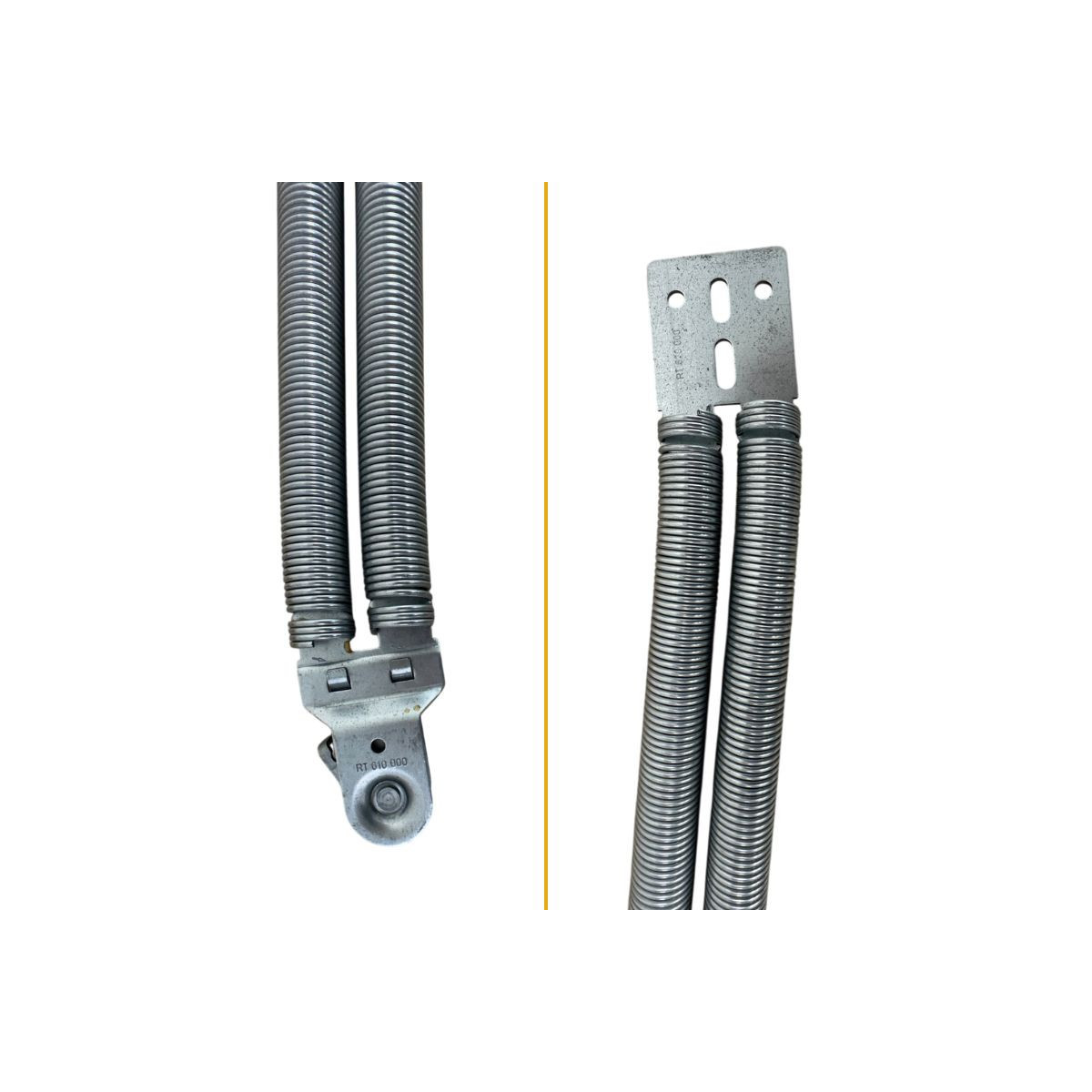

Le code est porté par le ressort lui-même, sur une étiquette au format RT 610 000 suivi du code. Le catalogue de pièces Hörmann impose d’ailleurs de relever cette identification avant toute commande.

Un ensemble sous-dimensionné laisse la porte redescendre seule et fait forcer la motorisation en permanence. Surdimensionné, il fait remonter le tablier tout seul et claquer la porte en position haute. Dans les deux cas, l’automatisme d’arrêt se déclenche à contretemps.

Les trente codes existants, famille par famille

Les familles ne comptent pas toutes le même nombre de codes, et la numérotation n’est pas continue. Voici exactement ce que Hörmann référence :

• Famille A : A1, A2, A3, A4, A5, A12, A13
• Famille B : B1, B2, B3, B4, B5, B12, B13
• Famille C : C1, C2, C3
• Famille Z : Z1, Z2, Z3, Z4, Z5, Z12, Z13
• Famille ZA : ZA1, ZA2, ZA3, ZA4, ZA5, ZA13

Attention aussi à ne pas confondre les familles Z et ZA, qui se ressemblent sur une étiquette fatiguée. Le Z3 et le ZA3 sont deux pièces distinctes, avec deux références différentes.

Les ressorts ne sont que d’un côté de la porte

C’est une différence importante avec une porte sectionnelle, et elle surprend souvent.

Sur une RollMatic, la motorisation occupe un rail de guidage et le système de ressorts occupe l’autre. Il n’y a donc pas d’ensemble symétrique à remplacer de l’autre côté.

Les ressorts d’équilibrage sont sous forte tension

La notice de montage Hörmann le signale en avertissement : les ressorts d’équilibrage sont sous forte tension. Ils travaillent en permanence, y compris porte fermée, et portent le poids du tablier dans toutes les positions d’ouverture.

Cette pièce ne se démonte pas comme un capot ou un galet. Le tablier doit être sécurisé avant toute intervention sur le système d’équilibrage.

Caractéristiques techniques
