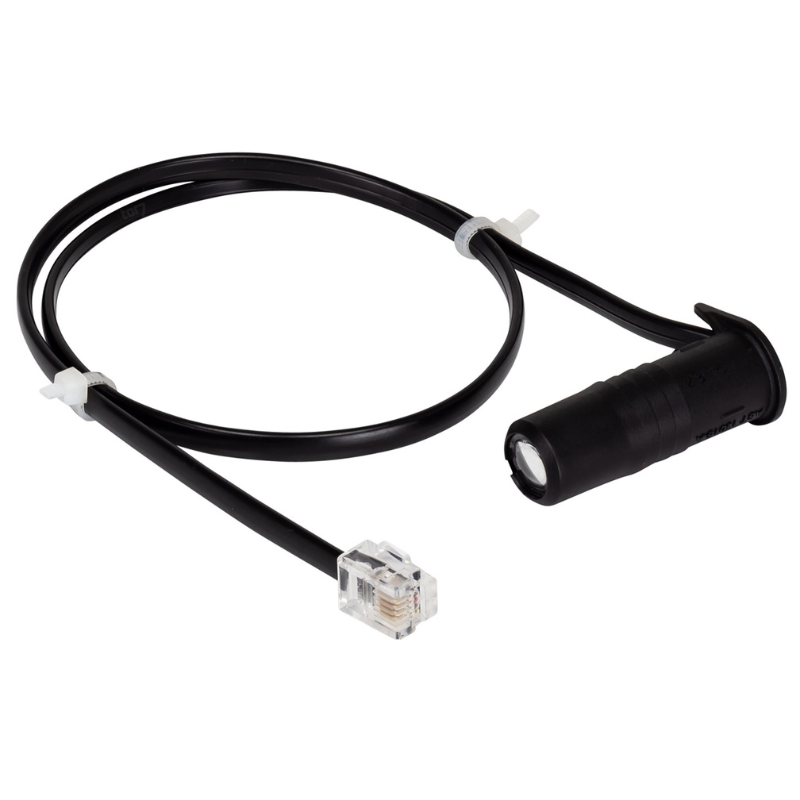

Récepteur SKS filaire longueur de câble 500 mm Hörmann pour porte enroulable RollMatic T

Émetteur ou récepteur SKS : lequel remplacer sur votre porte de garage enroulable RollMatic T Hörmann

La sécurité de contact de la RollMatic T fonctionne par paire. Un optopalpeur émet un signal lumineux le long du bas du tablier, un second le reçoit. Tant que le faisceau arrive, la porte descend. Dès qu’un obstacle le coupe, la commande arrête la porte, conformément à la norme DIN EN 13241.

Les deux composants sont référencés séparément par Hörmann, ce qui permet de ne remplacer que celui qui est en cause.

Pourquoi le récepteur n’a qu’un câble de 500 mm

L’émetteur est relié à la commande par un câble long, 3 000 ou 6 500 mm selon l’installation, qui remonte le long du tablier et du rail de guidage. Le récepteur, lui, n’a besoin que de 500 mm.

Cette différence de longueur explique pourquoi les deux pièces ne vieillissent pas au même rythme. Le câble de l’émetteur suit le tablier, se plie et se déplie à chaque manœuvre, et c’est très souvent lui qui lâche en premier. Le câble du récepteur, dix fois plus court, encaisse beaucoup moins de flexions.

Autrement dit : si la sécurité de contact ne répond plus, inspectez le câble long avant de suspecter le récepteur.

Les autres pièces de la chaîne filaire

En architecture filaire, Hörmann référence plusieurs composants autour de cette paire, tous séparément :

• la boîte de connexion SKS avec câble spiralé, que Hörmann donne jusqu’à une hauteur jour de 3 000 mm
• la fiche de connexion 4 pôles, et la pince à sertir dédiée si la connectique est à refaire
• la butée OSE avec sa vis synthétique
• le profilé de sol en pack, qui réunit profilé de fermeture, joint de sol, butée, récepteur et émetteur, pour une reprise complète du bas de porte

Si votre hauteur jour dépasse 3 000 mm, vérifiez votre configuration avant de commander : la boîte de connexion à câble spiralé n’est pas donnée au delà.

Filaire et RollMatic T, les deux conditions

Cette référence appartient à l’architecture filaire de la sécurité de contact. Hörmann propose également une architecture radio, sans câble spiralé, avec des références distinctes. Point notable : le catalogue ne référence pas de récepteur sans fil vendu seul, alors qu’il référence un émetteur sans fil. Si votre installation est en radio, ne commandez pas ce récepteur filaire.

L’architecture est portée par la commande. Hörmann distingue les commandes OSE à câble spiralé des commandes à système radio SKS : relevez la référence inscrite sur la vôtre.

Enfin, cette pièce est propre à la RollMatic T, la porte enroulable à moteur tubulaire lancée en septembre 2020. Sur une RollMatic classique, grise ou noire, la sécurité de contact est d’une autre conception.
