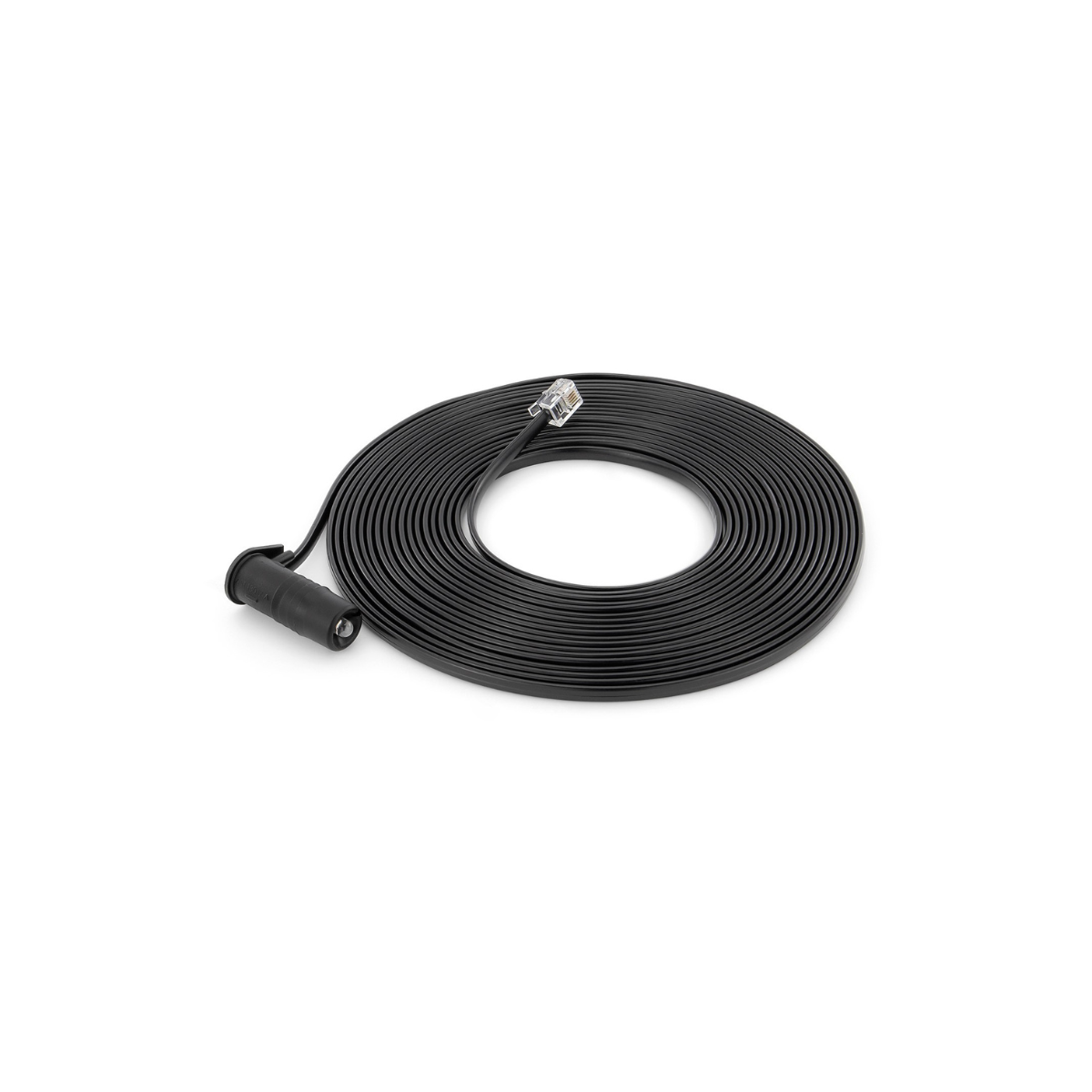

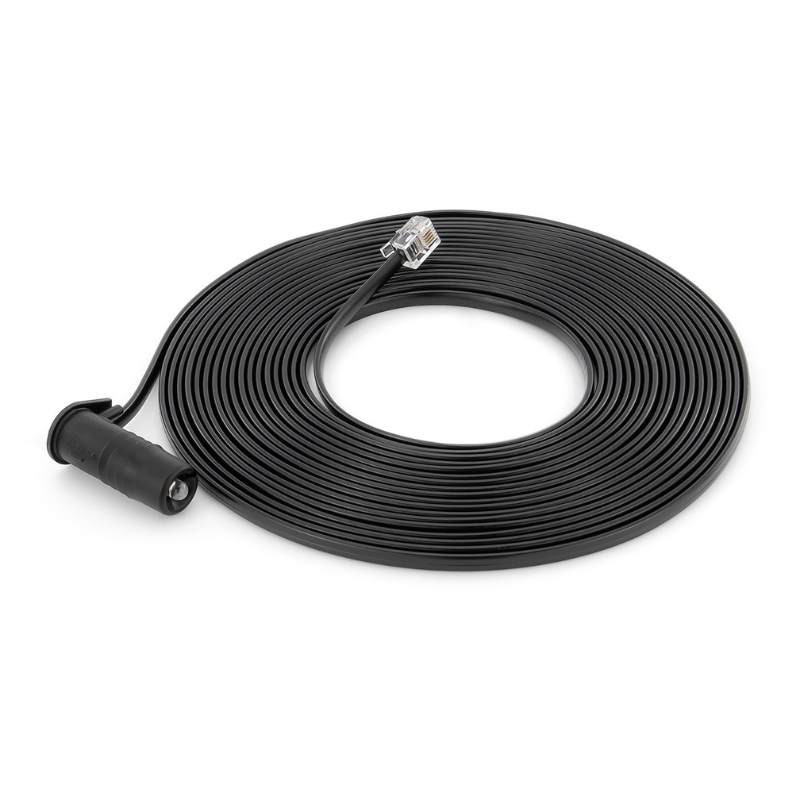

Émetteur SKS filaire longueur de câble 6 500 mm Hörmann pour porte enroulable RollMatic T

Quelle longueur de câble pour l’émetteur SKS de votre porte de garage enroulable RollMatic T Hörmann

Cet émetteur existe en deux longueurs de câble : 3 000 mm et 6 500 mm. C’est le seul critère qui les sépare.

Le câble part de l’émetteur, situé dans le bas du tablier, et remonte jusqu’à la commande. Sa longueur dépend donc à la fois de la hauteur de votre porte et du cheminement réel du câble, qui n’est jamais une ligne droite : il suit le tablier, passe le rail de guidage, puis rejoint le boîtier.

Mesurez ce trajet avant de commander. Un câble trop court est inutilisable, et Hörmann ne référence pas de rallonge.

Le câble est la pièce qui s’use

C’est la particularité de la version filaire, et c’est utile à savoir avant de remplacer.

L’émetteur est fixé au bas du tablier, donc il monte et descend à chaque manœuvre. Le câble suit ce mouvement, se plie et se déplie des milliers de fois. À l’usage, c’est très souvent lui qui lâche avant le capteur, et presque toujours au même endroit, au point de flexion le plus sollicité.

Au moindre défaut de la sécurité de contact, inspectez donc le câble sur toute sa longueur, et en particulier à ses deux extrémités, avant de conclure que l’électronique est morte.

La version radio existe

Hörmann propose deux architectures pour la sécurité de contact de la RollMatic T :

• de série, avec câble spiralé, l’émetteur étant relié à la commande par un câble. C’est l’architecture de cette référence.
• en option, radio, sans câble spiralé, avec des optopalpeurs et un émetteur sans fil portant d’autres références.

L’architecture est fixée par la commande. Hörmann référence des commandes OSE à câble spiralé d’un côté, et des commandes à système radio SKS de l’autre. Relevez la référence de votre commande : si elle est de type radio SKS, cet émetteur filaire ne lui conviendra pas.

Le récepteur a son propre câble, beaucoup plus court

Ne confondez pas les deux composants de la paire. Le récepteur SKS est référencé séparément, avec un câble de 500 mm seulement, parce qu’il ne parcourt pas le même trajet.

Si votre panne vient du récepteur, la longueur de 6 500 mm n’a aucun sens pour lui, et inversement. Identifiez lequel des deux est en cause avant de commander.

Ce qui va avec dans le bas de porte

Hörmann référence séparément les pièces qui entourent l’émetteur dans le profilé de sol :

• la fiche de connexion 4 pôles, et la pince à sertir dédiée si la connectique est à refaire
• la butée OSE et sa vis synthétique
• la fixation pour profilé de fermeture
• le joint de sol, qui porte l’optopalpeur et se commande à la largeur jour

Un joint de sol écrasé fausse la détection, même avec un émetteur neuf.
