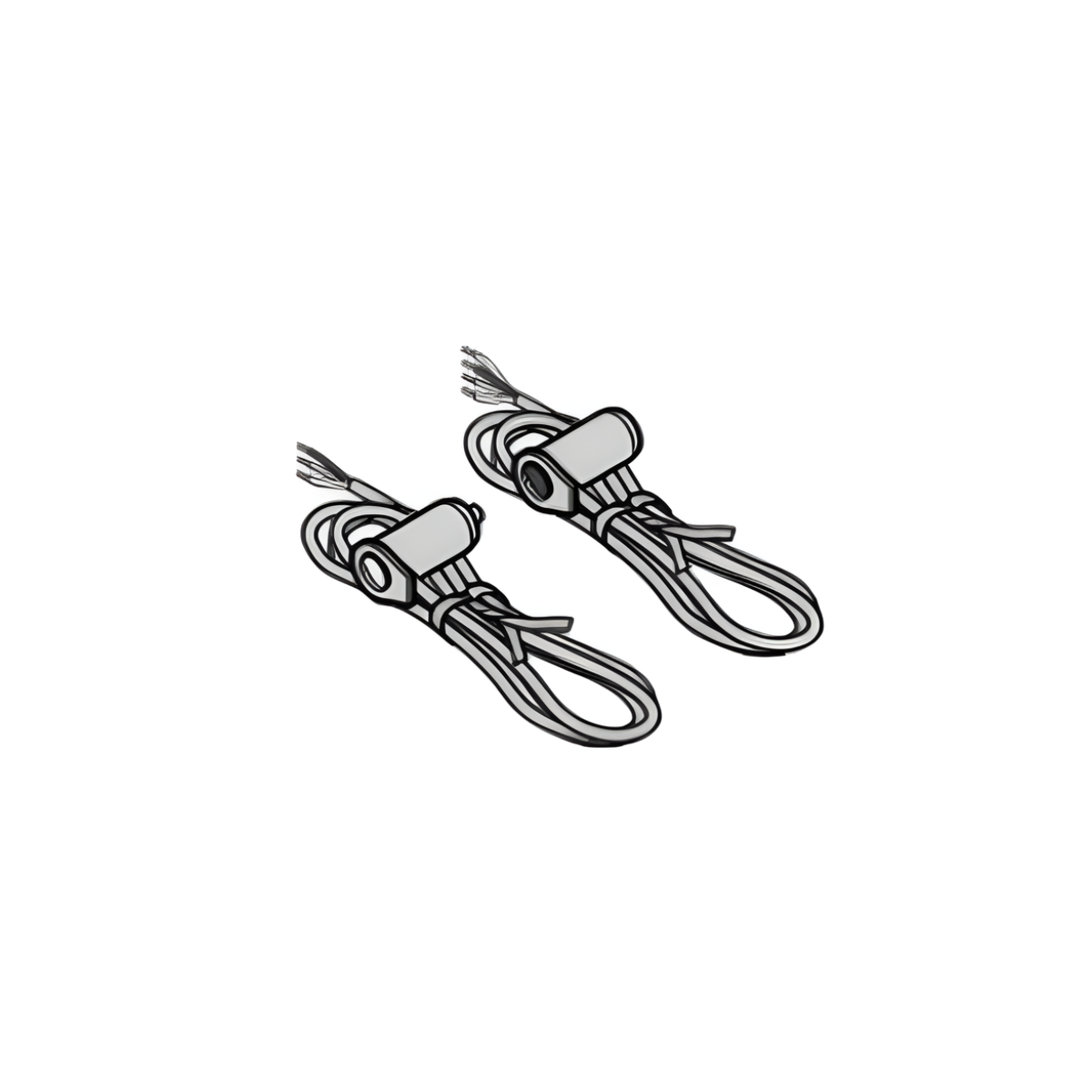

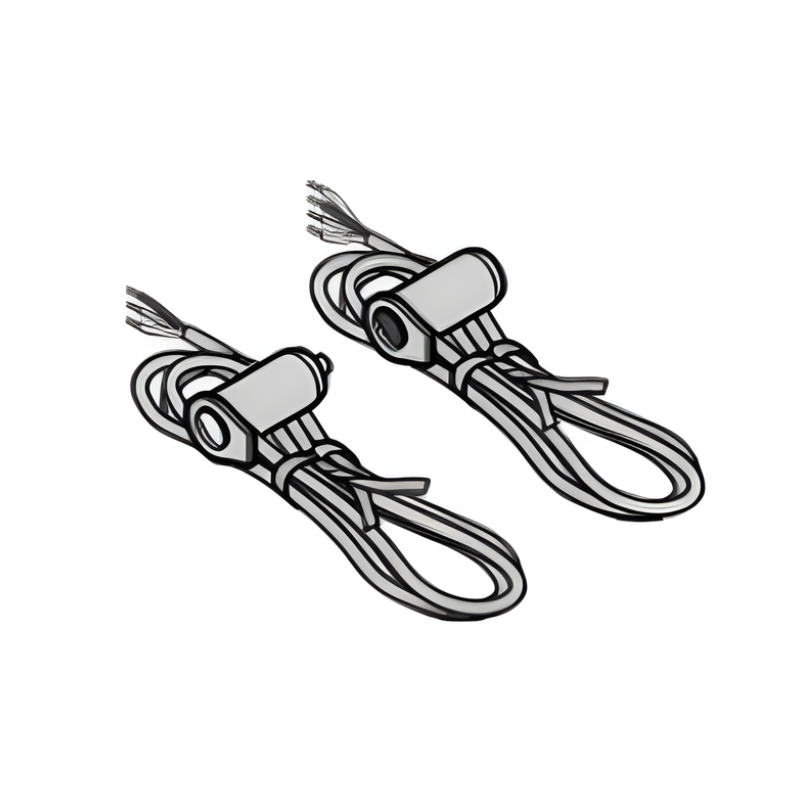

Set émetteur et récepteur optopalpeurs SKS sans fil Hörmann pour porte enroulable RollMatic T

Sécurité de contact filaire ou sans fil : laquelle pour votre RollMatic T Hörmann

La RollMatic T est livrée de série avec un optopalpeur intégré dans le joint de sol. Il surveille le côté de fermeture conformément à la norme DIN EN 13241 et stoppe la porte en cas d’obstacle inattendu sous le tablier.

Hörmann propose deux architectures pour cette sécurité, et elles ne se mélangent pas :

• la version de série, dans laquelle l’émetteur et le récepteur sont reliés par un câble spiralé qui descend le long du tablier
• la version radio, celle de cette référence, dans laquelle la liaison se fait sans fil, ce qui supprime le câble spiralé

La version radio évite l’usure du câble spiralé, qui se déroule et s’enroule à chaque manœuvre et finit par casser à force de flexions.

Ce set est réservé à la RollMatic T

C’est le point à vérifier avant tout. La RollMatic T, est la porte enroulable à moteur tubulaire dans l'arbre, lancée en septembre 2020.

La RollMatic classique, série 1 grise ou série 2 noire, n’utilise pas ce système. Sur la série 2, Hörmann référence une sécurité de contact avec unité d’analyse sous une autre référence.

Si votre motorisation est un bloc visible en haut de la baie entraîné par chaîne, vous avez une RollMatic classique et ce set ne vous concerne pas. Sur une RollMatic T, la motorisation est un moteur tubulaire logé dans l’arbre : aucun moteur ni chaîne n’est visible.

Votre commande doit être de type radio SKS

Hörmann référence quatre commandes différentes pour la RollMatic T, et elles se répartissent précisément selon l’architecture de la sécurité de contact :

• 433 MHz OSE à câble spiralé et 868 MHz BiSecur OSE à câble spiralé, pour la version filaire
• système radio 433 MHz SKS et système radio 868 MHz BiSecur SKS, pour la version sans fil

Autrement dit, passer de la version filaire à la version radio ne se limite pas à changer les optopalpeurs : la commande doit suivre. Relevez la référence de votre commande avant de commander ce set.

Les références voisines à ne pas confondre

Quatre autres références gravitent autour de cette sécurité de contact, et elles ne sont pas interchangeables :

• l’émetteur sans fil seul, si seul l’émetteur est en cause et que le récepteur fonctionne
• les émetteurs SKS filaires, en deux longueurs de câble, 3 000 mm et 6 500 mm
• le récepteur SKS filaire, avec un câble de 500 mm
• la douille d’adaptation 12 à 15 mm, que Hörmann liste à la même position que ce set

Les longueurs de câble des versions filaires sont un critère de choix : elles dépendent de la hauteur de votre porte.
