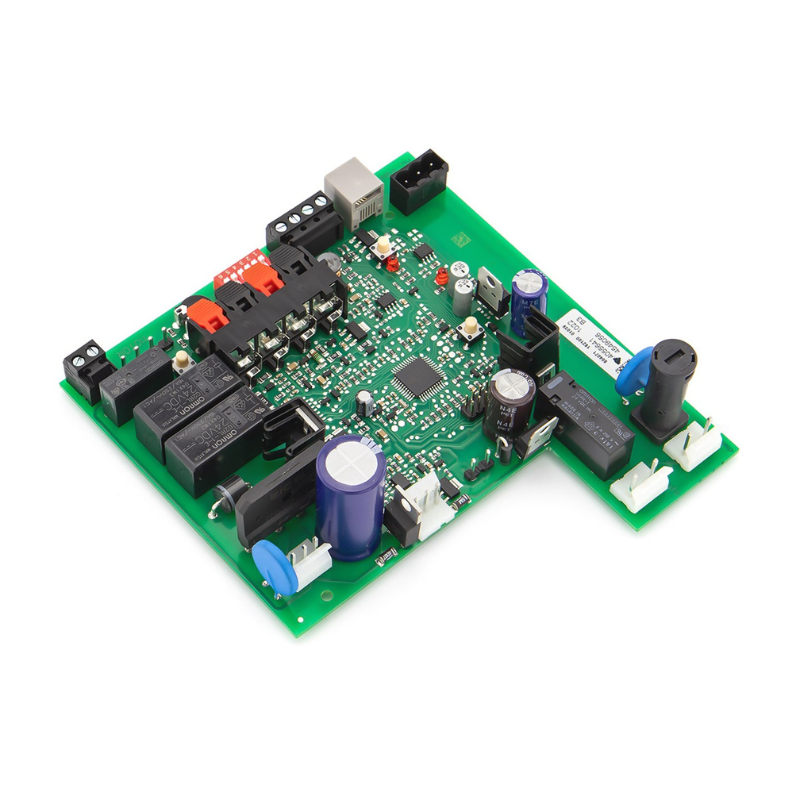

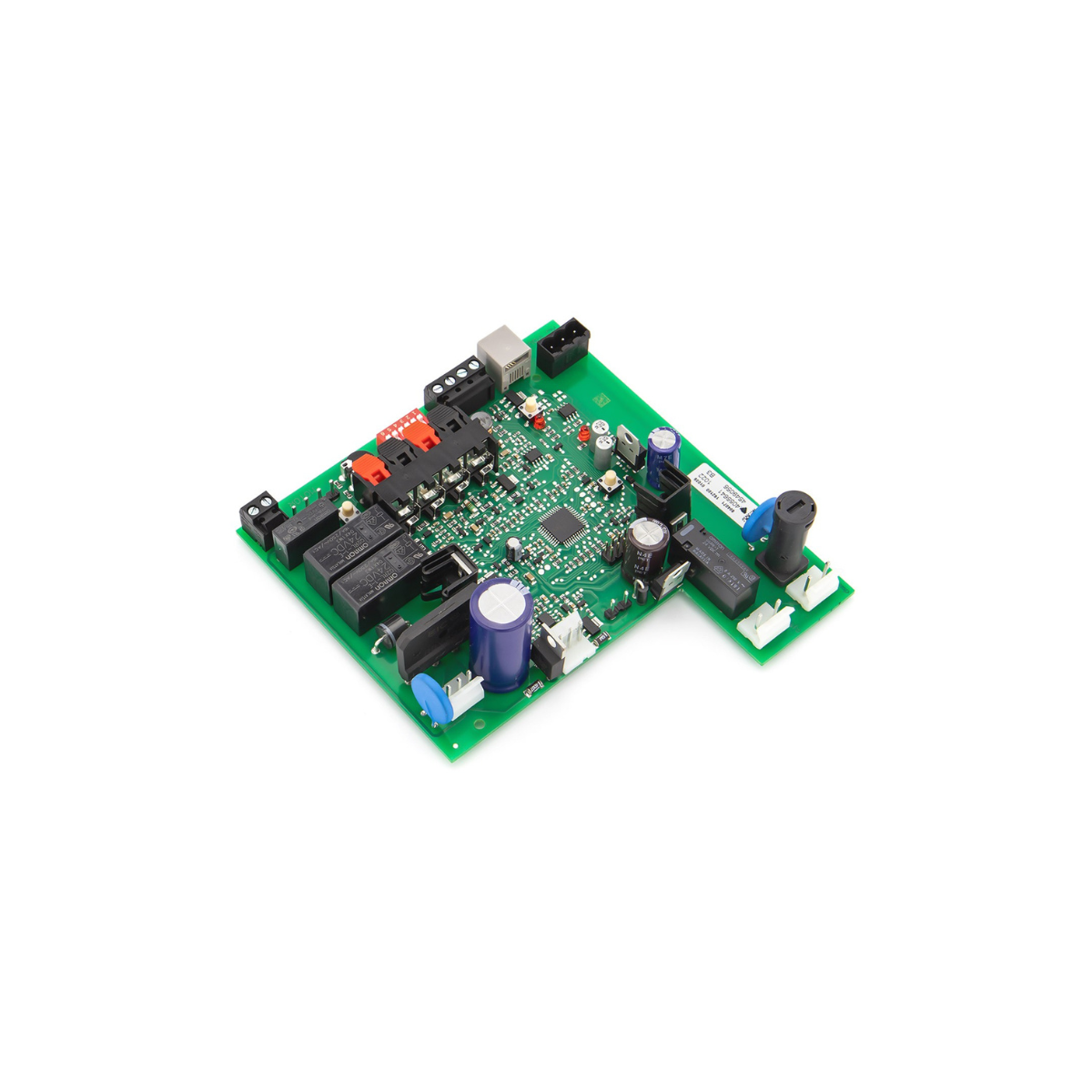

Platine de commande sans radio RollMatic série 1 Hörmann pour porte de garage enroulable

Platine de commande ou centrale complète : que faut-il remplacer sur votre RollMatic Hörmann

Sur la série 1, Hörmann référence la carte électronique seule. Vous n'êtes donc pas obligé de changer le boîtier de commande entier : si le boîtier, ses touches et son éclairage sont intacts et que seule l'électronique est hors service, la platine suffit.

C'est une économie réelle. La centrale complète coûte environ une fois et demie le prix de la platine seule.

Attention cependant : cette possibilité n'existe que sur la série 1, celle au boîtier gris. À partir de juin 2022, avec la série 2 noire commercialisée sous le nom RollMatic 2, Hörmann indique que les commandes doivent être remplacées complètes. Il n'y a plus de platine séparée.

Quatre platines se sont succédé : identifier la vôtre

Hörmann a fait évoluer cette carte quatre fois. Chaque version porte sa propre référence et couvre une période de production précise :

• 436615 : platine 868 MHz, avril 2009 à juillet 2013
• 436994 : sans système radio, avril 2013 à décembre 2013
• 436996 : sans système radio, janvier 2014 à mai 2015
• 437010 : sans système radio, depuis juin 2015

La rupture importante se situe en 2013. La première platine portait le récepteur radio 868 MHz directement sur la carte. Les suivantes en sont dépourvues : le récepteur est devenu un module raccordé, interne ou externe. C'est pour cette raison que les commandes récentes sont décrites comme « sans système radio ».

Le 437010 et la commande 4512850 couvrent la même période de production, de juin 2015 à aujourd'hui.

Comment savoir si la panne vient bien de la platine

Quelques signes orientent vers la carte plutôt que vers le moteur ou le câblage :

• la porte ne réagit à aucune commande alors que le secteur est bien présent
• l'éclairage du boîtier reste éteint ou clignote sans séquence cohérente
• les touches du boîtier sont inertes, mais le moteur tourne quand on le sollicite autrement
• les positions finales se dérèglent de manière répétée après réapprentissage

Avant de conclure, contrôlez le fusible fin de 5 x 20 mm, 2 A du circuit de commande : un fusible fondu donne exactement les mêmes symptômes qu'une carte morte, pour un coût sans rapport.
