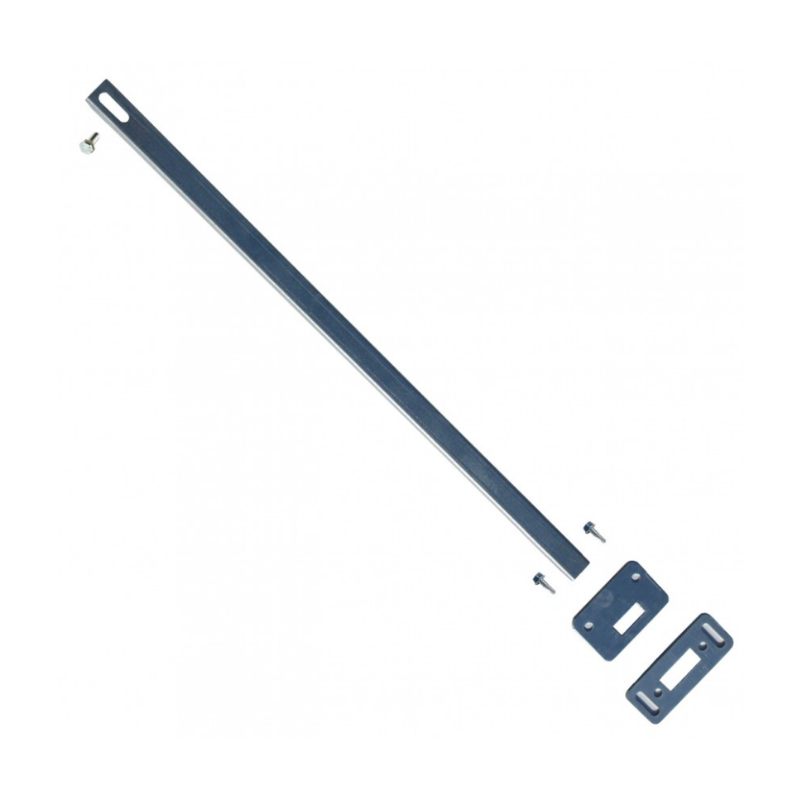

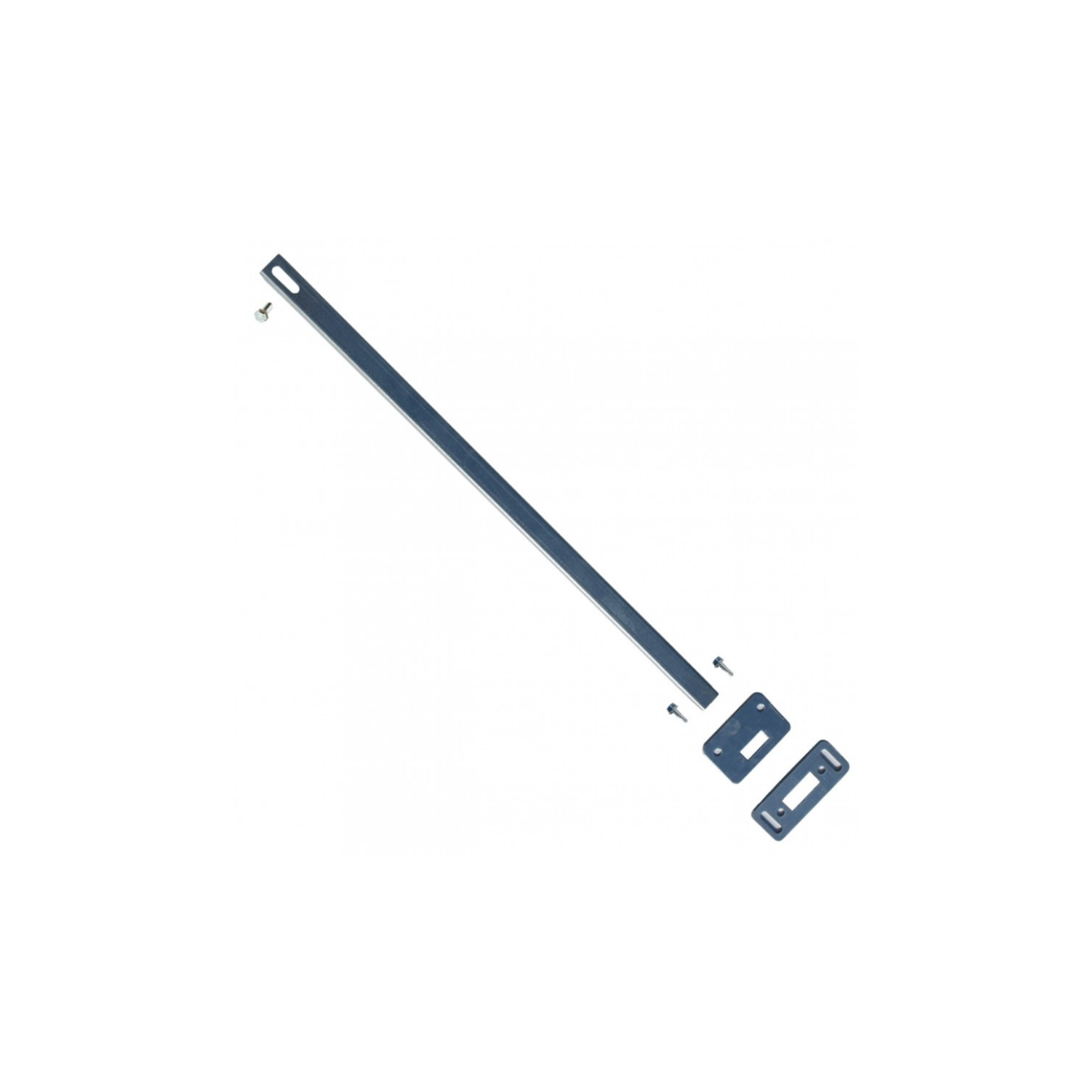

Tringle acier de verrouillage 1 point porte basculante

Description

Barre de dimensions : 12 mm x 23 x 590 mm

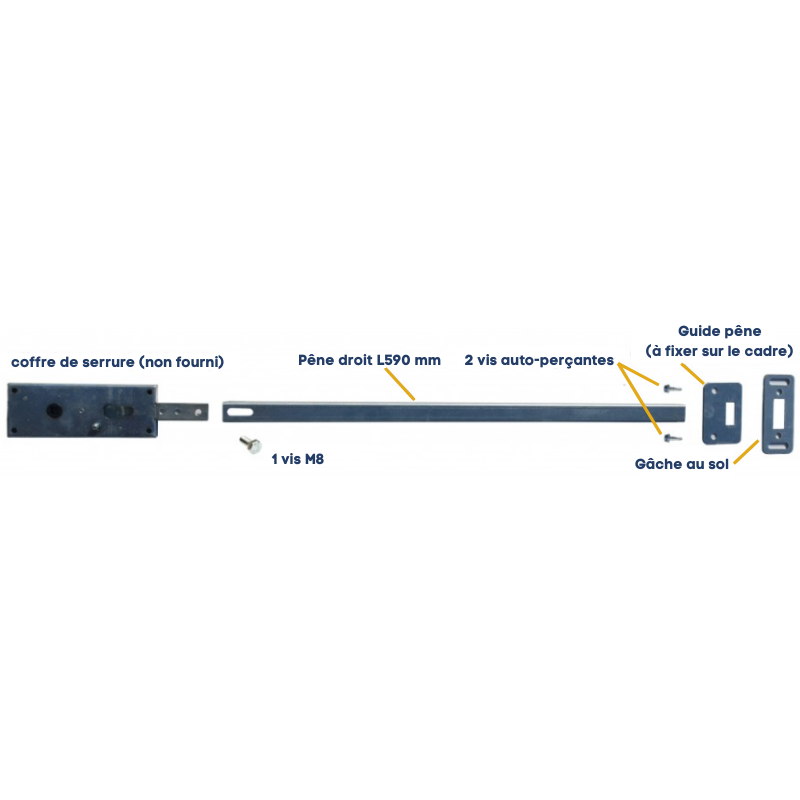

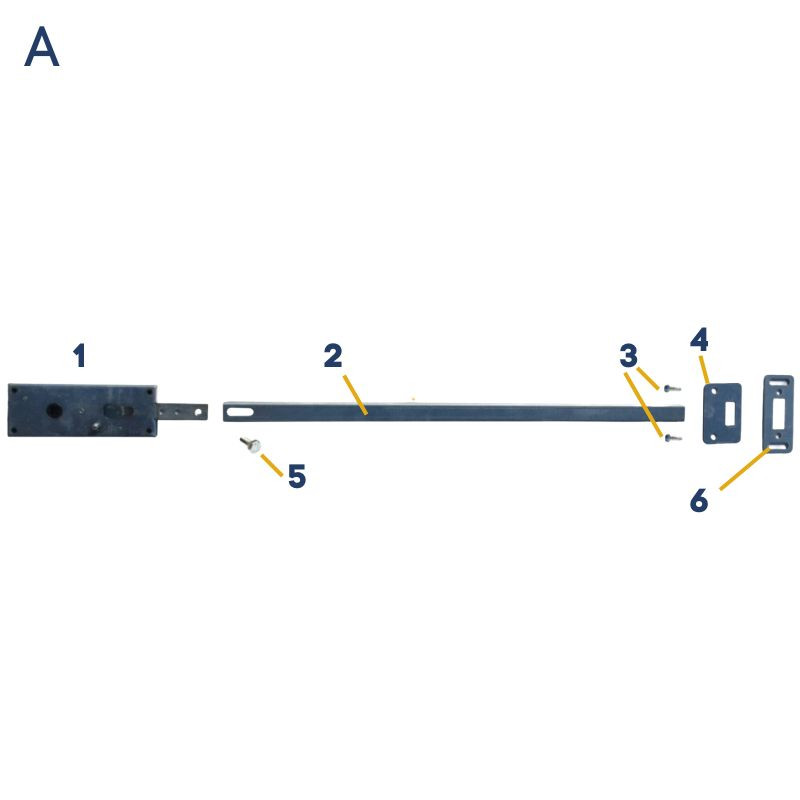

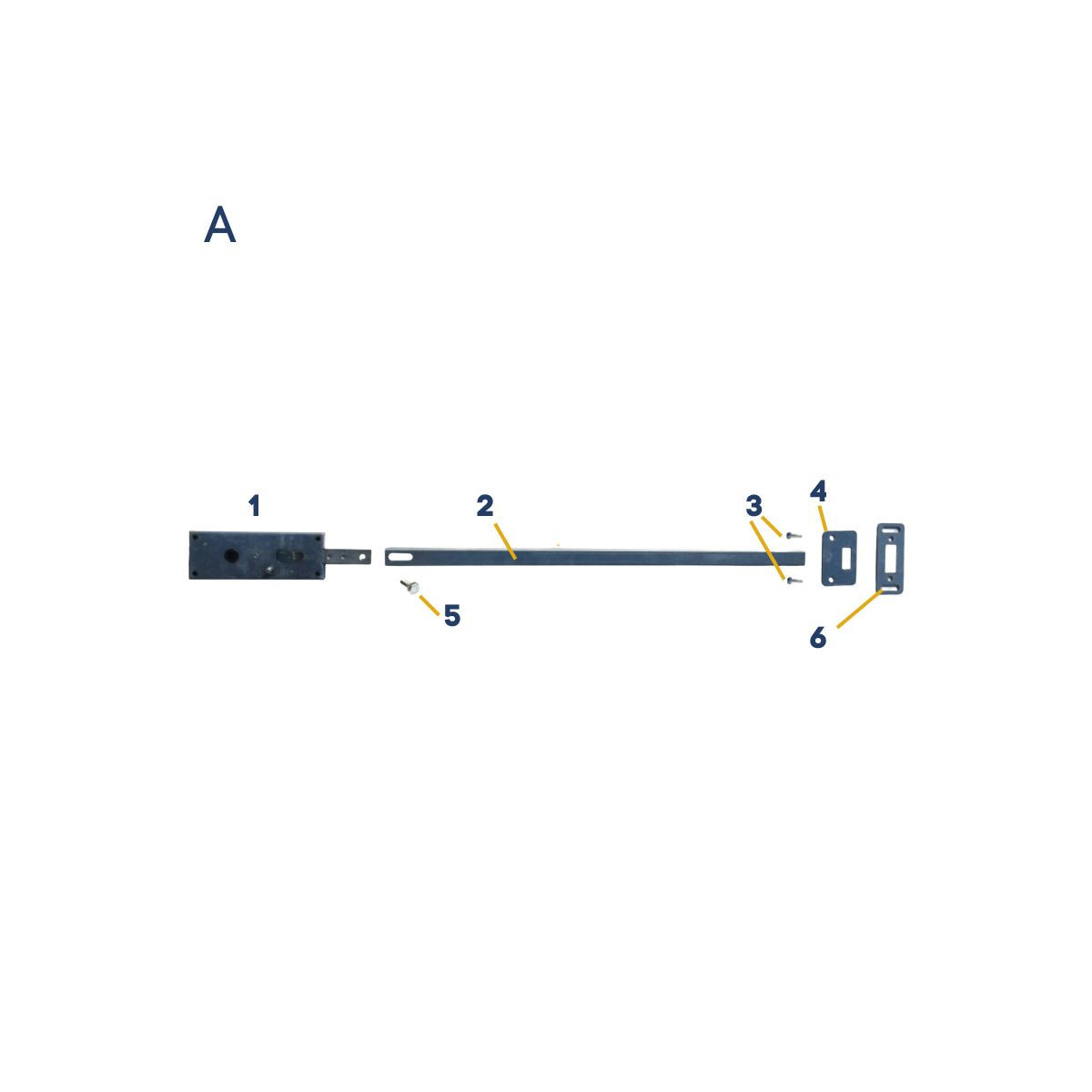

A )

1. Coffre de serrure (non fourni).

2. Pêne droit de longueur 590mm.

3. 2 Vis auto-perçante.

4. Guide pêne (à fixer sur le cadre).

5. 1 vis M8.

6. Gâche au sol.

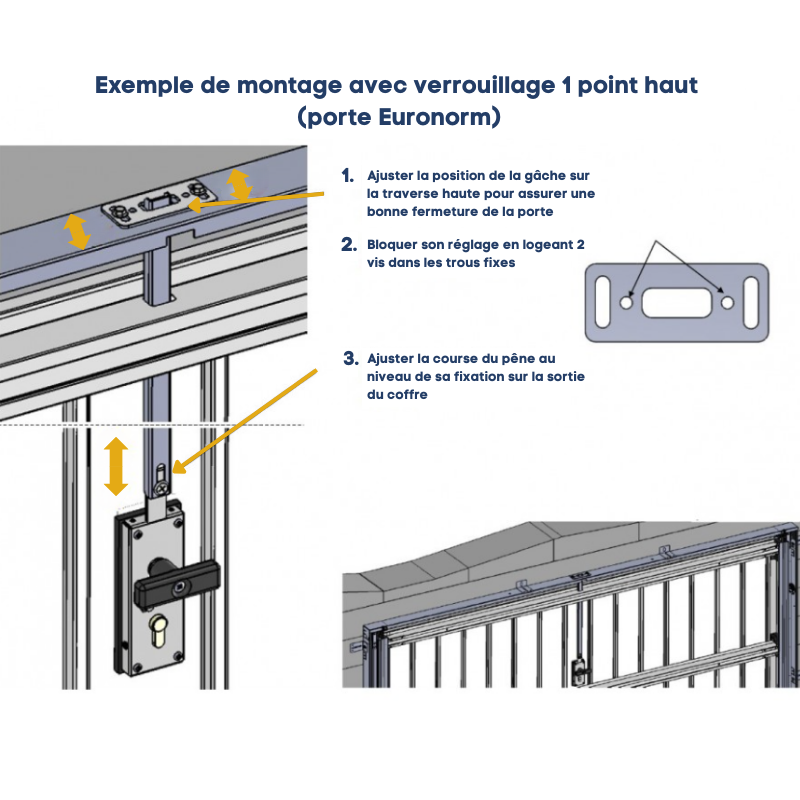

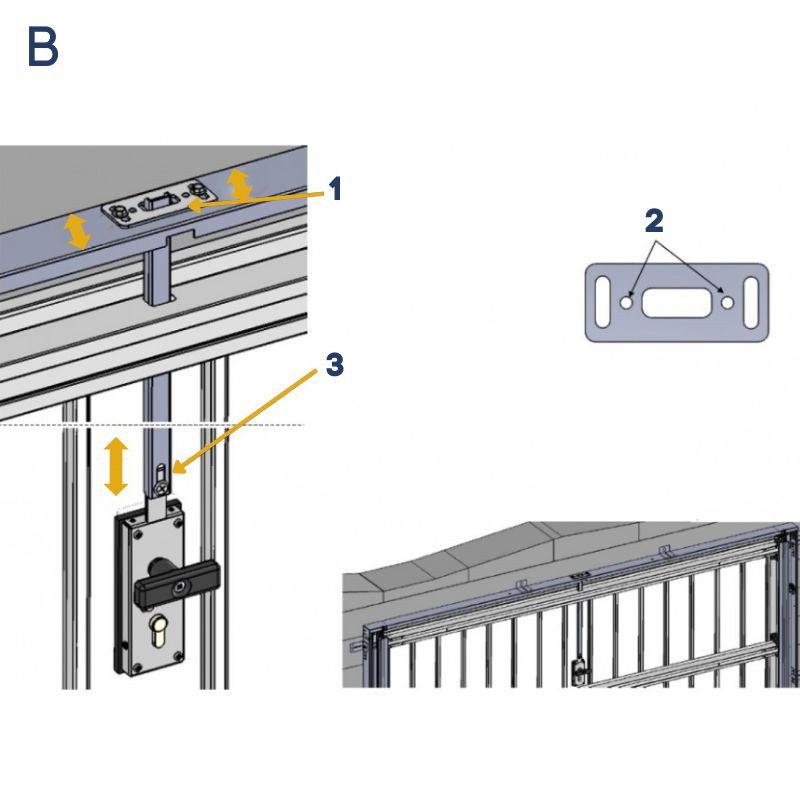

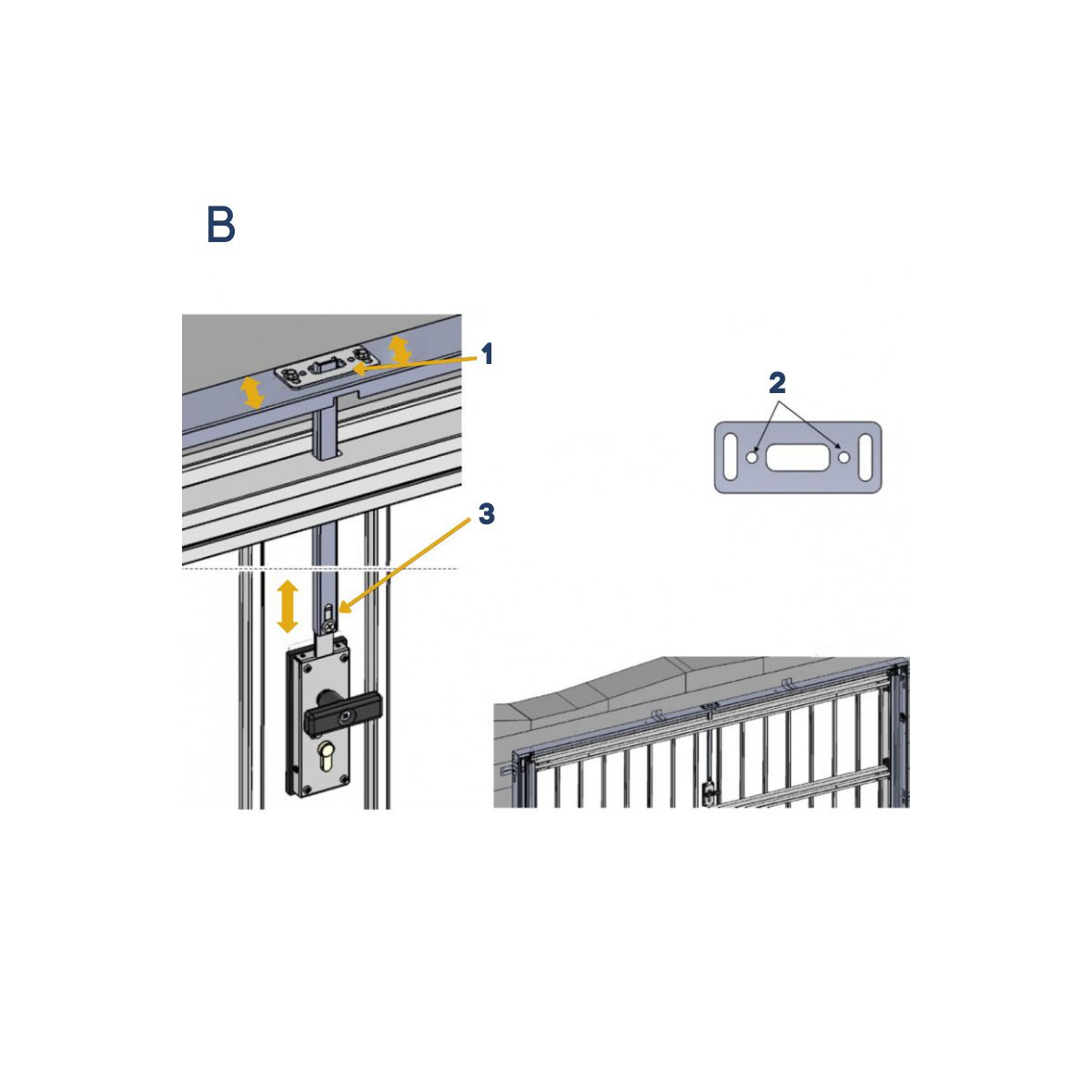

B ) Exemple de montage avec verouillage 1 point haut (Porte Euronorm)

1. Ajuster la position de la gâche sur la traverse haute pour assurer une bonne fermture de la porte.

2. Bloquer son réglage en logeant 2 vis dans les trous fixes.

3. Ajuster la course du pêne au niveau desa fixation sur la sortie du coffre.

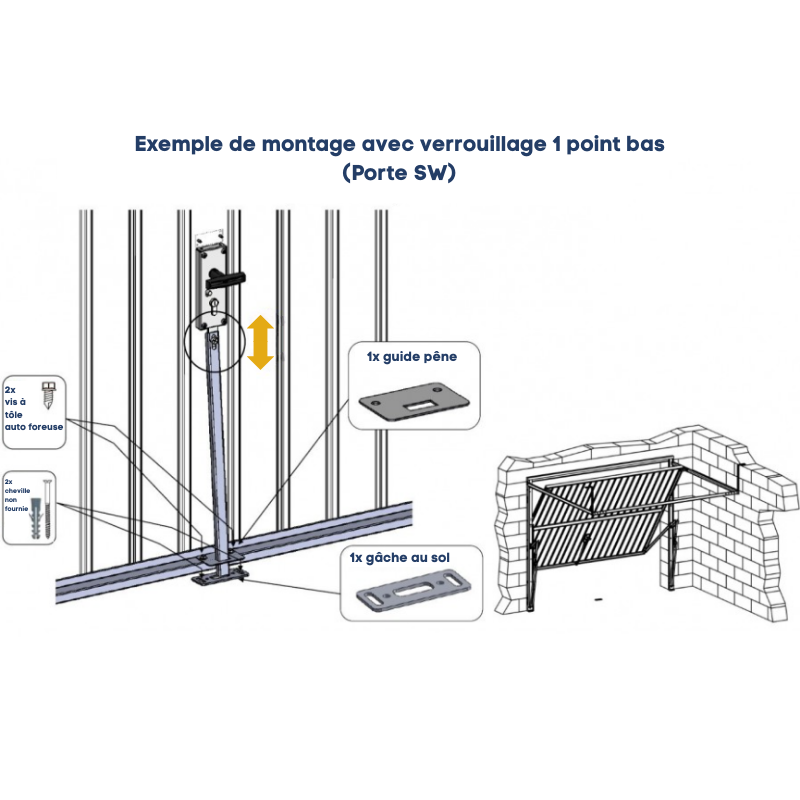

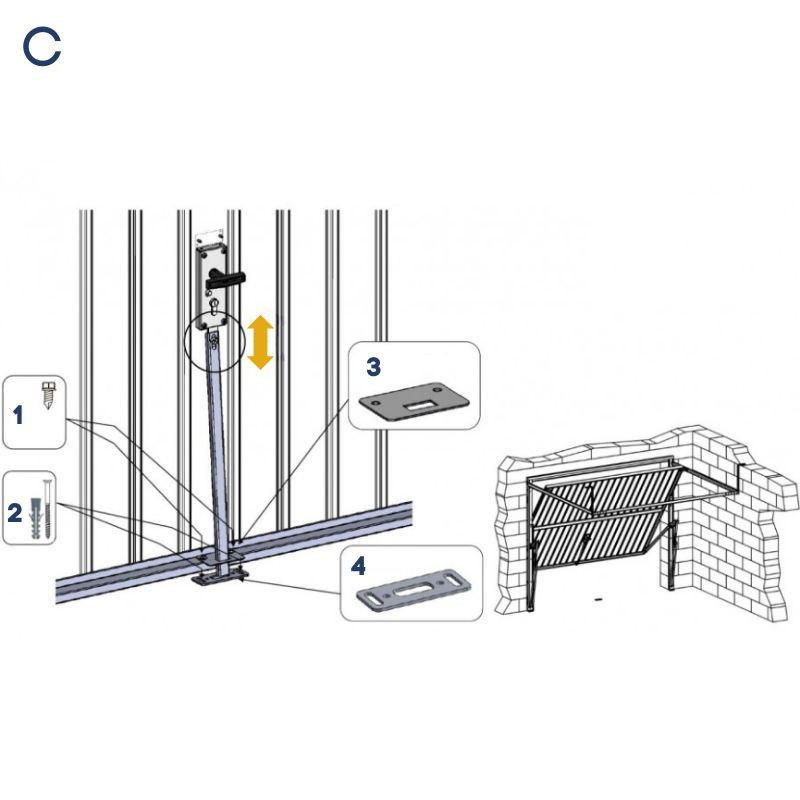

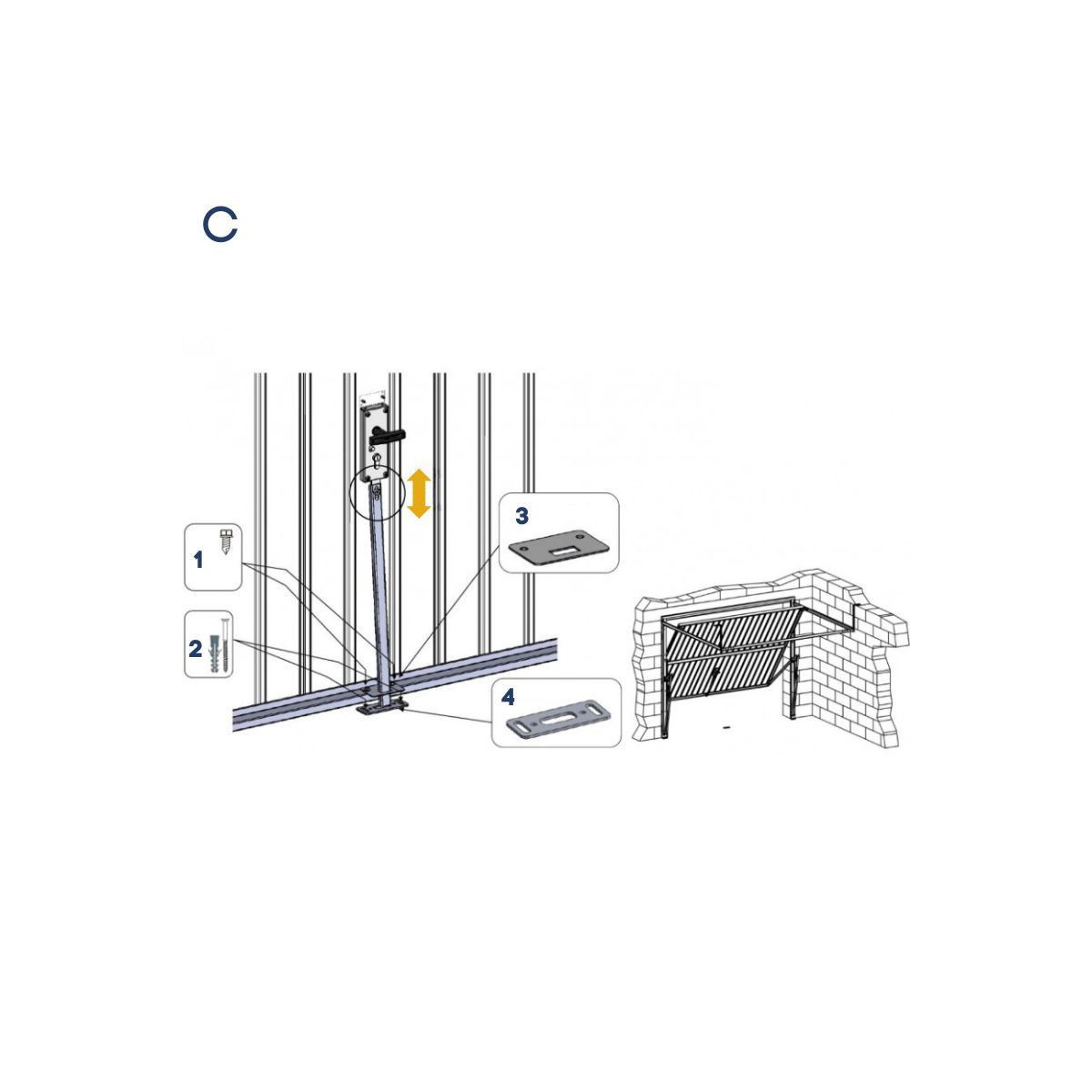

C ) Exemple de montage avec verouillage 1 point bas (Porte SW)

1. 2x vis à tôle auto foreuse

2. 2x cheville non fournie

3. 1x guide pêne

4. 1x gâche au sol
