Rail FS10 Hörmann pour motorisation ProMatic et SupraMatic E et P
Rail FS10 d'origine Hörmann, livré en 2 parties, pour motorisation ProMatic et SupraMatic E et P de porte de garage sectionnelle et basculante.
Longueur à choisir selon la hauteur et le type de ferrure de votre porte.
Réf:
435570
Quel rail FS10 choisir pour sa motorisation ProMatic ou SupraMatic Hörmann ?

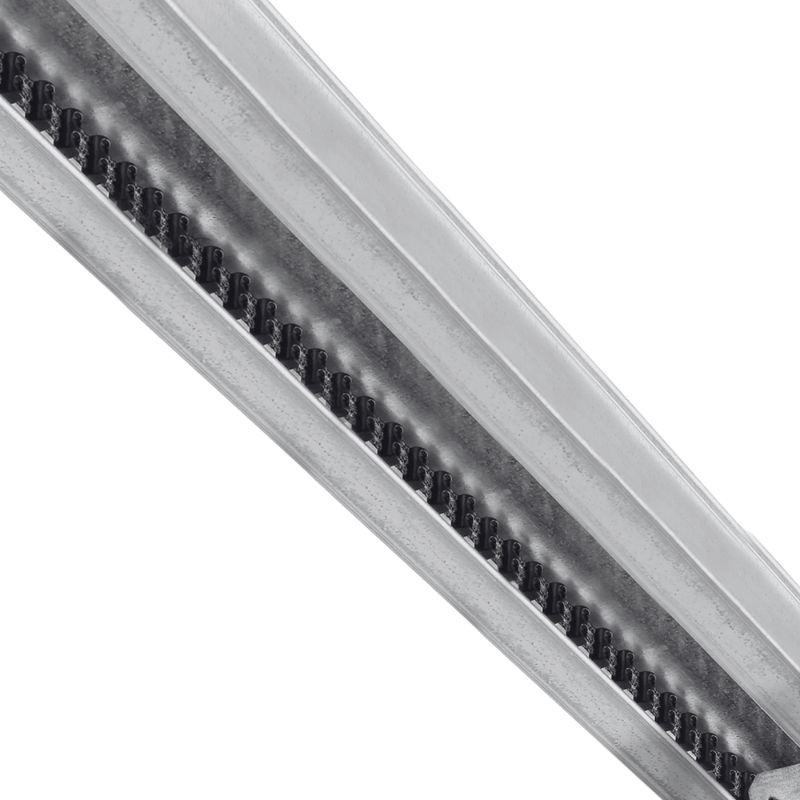

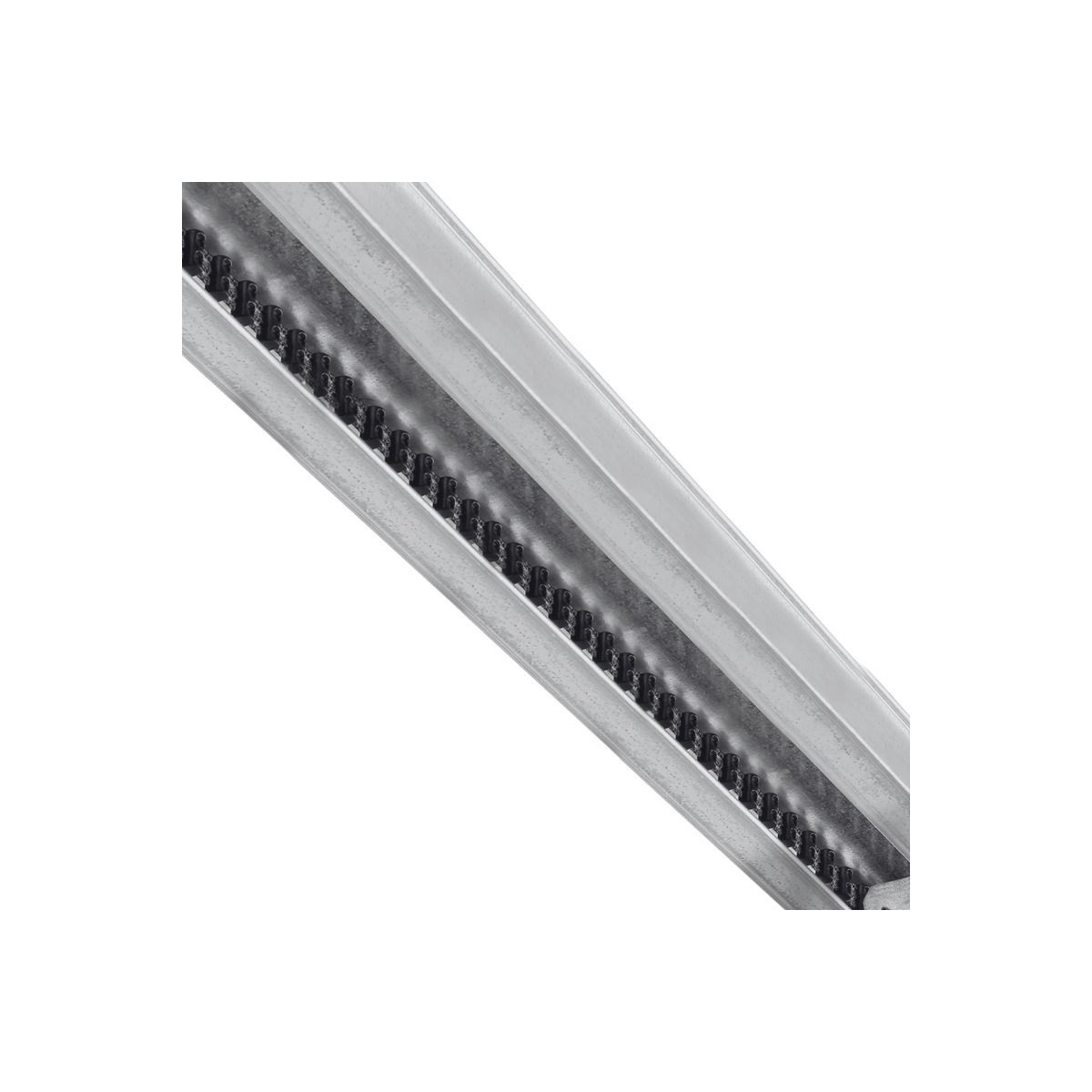

Le rail FS10 est le rail d'entraînement qui guide le chariot de votre motorisation Hörmann au plafond. Il équipe les moteurs ProMatic (séries 1 à 4) et SupraMatic E et P (séries 1 à 4). Il ne convient pas au SupraMatic H : vérifiez le modèle exact sur l'étiquette de votre moteur.
Livré en 2 parties, il se déplie et se pose sans assemblage complexe. La longueur se choisit selon deux critères : la hauteur de votre porte et le type de ferrure.
La bonne longueur selon votre porte
La longueur du rail se choisit selon la hauteur de votre porte et le type de ferrure. Repérez votre configuration ci-dessous.
Portes de garage basculantes :
- Rail court 3200 mm (longueur réelle 2970 mm) : pour portes de hauteur max. 2500 mm
- Rail moyen 3450 mm (longueur réelle 3210 mm) : pour portes de hauteur max. 2750 mm
Portes de garage sectionnelles ferrure N, épaisseur 42 mm :
- Rail court 3200 mm (longueur réelle 2970 mm) : pour portes de hauteur max. 2250 mm
- Rail moyen 3450 mm (longueur réelle 3210 mm) : pour portes de hauteur max. 2500 mm
- Rail long 4125 mm (longueur réelle 3900 mm) : pour portes de hauteur max. 3000 mm
Portes de garage sectionnelles ferrure L/Z/H, épaisseur 42 mm :
- Rail court 3200 mm (longueur réelle 2970 mm) : pour portes de hauteur max. 2125 mm
- Rail moyen 3450 mm (longueur réelle 3210 mm) : pour portes de hauteur max. 2375 mm
- Rail long 4125 mm (longueur réelle 3900 mm) : pour portes de hauteur max. 3000 mm
Mesurez la hauteur de votre porte et identifiez votre ferrure avant de commander : c'est ce couple hauteur + ferrure qui détermine la longueur qu'il vous faut.

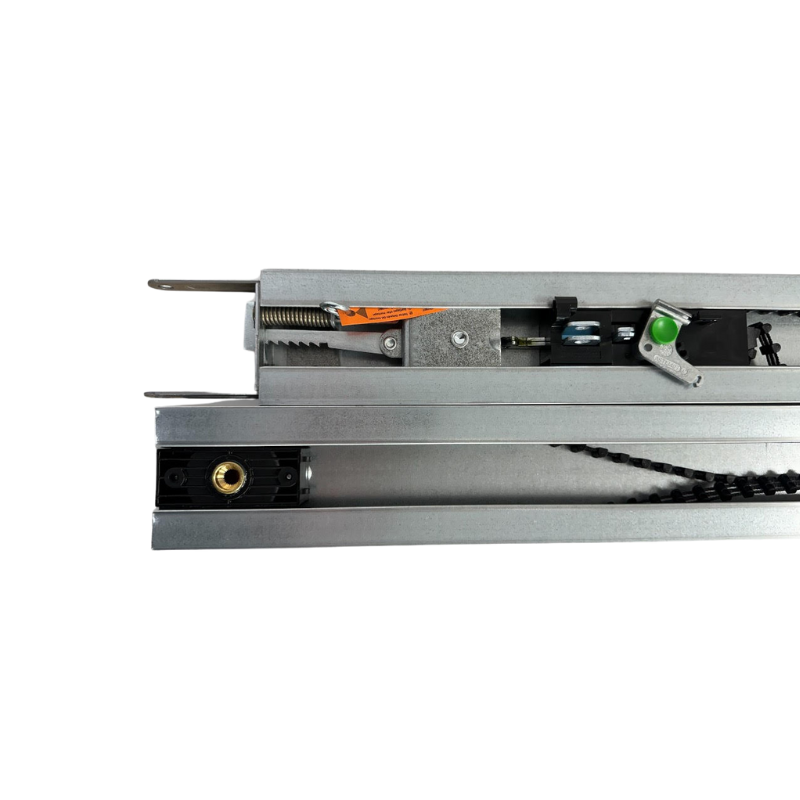

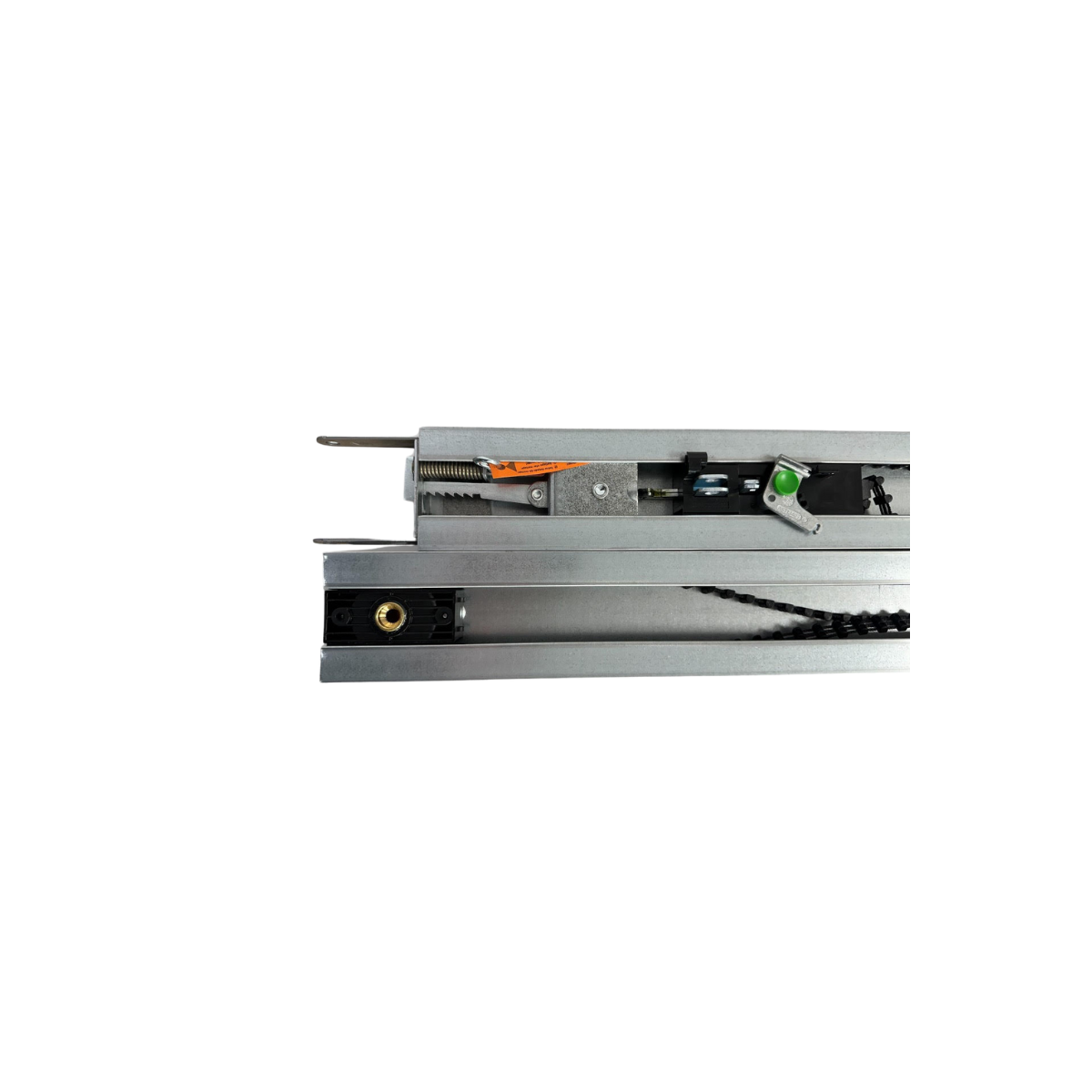

Ce que contient le kit rail
- Un jeu de rail de la longueur choisie, en 2 parties
- Un pignon
- Une sangle crantée
- Un tendeur de sangle
- Un chariot d'entraînement ProMatic et SupraMatic
Les accessoires à prévoir en plus
Le kit ne contient pas d'accessoires de fixation. Selon votre montage, prenez le sachet d'accessoires 438565, ou séparément la butée 438111 et le bras de liaison 438302.
Pour une meilleure stabilité et un bon alignement du rail, nous recommandons aussi un kit de suspente 438740 supplémentaire.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Marque | Hörmann |
| Référence | 435570 |
| Désignation | Rail FS10 |
| Usage | Motorisation de porte de garage sectionnelle et basculante |
| Motorisations compatibles | ProMatic 1 à 4, SupraMatic E et P 1 à 4 |
| Entraînement | Sangle crantée |
| Livraison | En 2 parties |
| Longueurs | Court, moyen, long selon hauteur et ferrure |
| Contenu | Rail 2 parties + pignon + sangle crantée + tendeur + chariot |
| Conditionnement | Kit |
Accessoires
Compatibilité
-
Moteur Hörmann
- Supramatic E4
- Promatic 2
- Supramatic P3
- Supramatic P4
- Promatic 3
- Promatic 4
- Promatic Akku 4
- Promatic 1
- Supramatic E2
- Supramatic E3
- Promatic Akku 1
- Promatic Akku 2
- Promatic Akku 3
