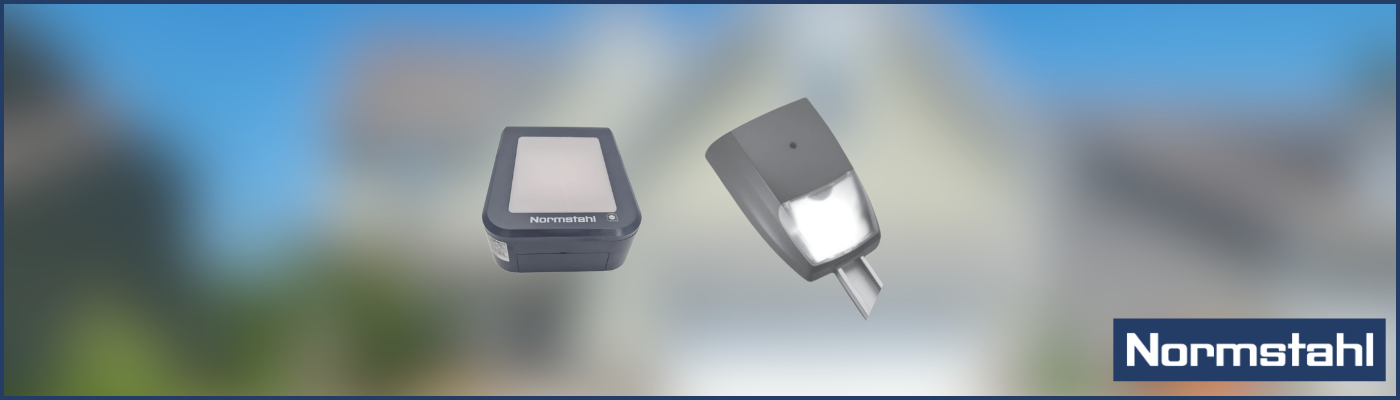

Problèmes moteur Normstahl Ultra Excellent : les pannes les plus fréquentes et comment les réparer

Votre porte de garage motorisée par un Normstahl Ultra Excellent ne répond plus comme avant ? Télécommande muette, porte qui refuse de se fermer, LED qui clignotent après une coupure de courant : ces symptômes reviennent régulièrement sur cette motorisation. La bonne nouvelle, c'est que l'Ultra Excellent reste entièrement réparable, pièce par pièce, sans forcément tout remplacer. Nous passons en revue les pannes les plus courantes et la façon de les résoudre, étape par étape.

Catalogue de pièces détachées Normstahl Ultra excellent

Bien identifier votre motorisation Ultra Excellent

L'Ultra Excellent a été fabriqué d'octobre 2004 à février 2011 et équipe de nombreuses portes de garage Normstahl, mais aussi Crawford. Avant de commander la moindre pièce, vérifiez que votre appareil correspond bien à cette période : les composants Normstahl sont spécifiques à chaque génération de moteur.

La référence de votre motorisation est indiquée sur une étiquette collée sur la tête de moteur. Notez-la, ainsi que le symptôme précis de la panne : c'est ce qui vous permettra de cibler la bonne pièce du premier coup.

La télécommande ne répond plus

C'est de loin le problème le plus fréquent. La porte s'ouvre et se ferme toujours avec le bouton poussoir mural ou le bouton du moteur, mais plus rien ne se passe avec la télécommande. Voici comment isoler la cause.

1. Commencez par les piles

Le réflexe évident, mais celui qui règle une panne sur deux. Remplacez la pile par une neuve, même si l'ancienne semble bonne. Si la LED de la télécommande s'allume faiblement ou par intermittence, la pile est en cause.

2. Reprogrammez la télécommande

Une télécommande peut perdre son enregistrement, notamment après une manipulation de la carte ou une coupure de courant. La procédure sur l'Ultra Excellent est simple :

1. Sur le moteur, faites une brève impulsion sur le bouton de programmation (le bouton pointe repéré 2 sur la carte).
2. Dans les secondes qui suivent, appuyez sur le bouton de la télécommande que vous voulez enregistrer.
3. La LED de confirmation s'allume brièvement puis s'éteint : la télécommande est reconnue.

Astuce : vous pouvez répéter l'opération pour enregistrer plusieurs télécommandes ou plusieurs boutons. Si la LED ne réagit pas du tout à l'appui sur le moteur, le problème vient plutôt du récepteur ou de la carte.

3. Contrôlez le récepteur et l'antenne

Si aucune télécommande ne fonctionne, même après reprogrammation, et que les piles sont bonnes, la piste à creuser est le récepteur radio ou son antenne. Un fil d'antenne débranché, mal positionné ou en contact avec une masse métallique suffit à couper la réception. Ouvrez le capot du moteur, vérifiez que le fil d'antenne est bien raccordé et laissé libre. Si la réception reste défaillante, le récepteur se remplace en pièce détachée.

La porte est bruyante ou avance par à-coups : la courroie

Des bruits inhabituels au fonctionnement, un mouvement saccadé ou une porte qui semble « patiner » sont les signes d'une courroie crantée usée ou détendue. Avec le temps, la denture s'use et la courroie perd sa tension.

Une courroie neuve rétablit un fonctionnement silencieux et régulier. La courroie dentée se remplace au mètre, en conservant le rail existant. Profitez-en pour vérifier que le chariot d'entraînement coulisse librement et n'est pas fissuré.

La porte s'ouvre mais refuse de se fermer

Cas classique : la porte monte sans souci, mais dès qu'elle amorce la descente, elle se met en sécurité et remonte aussitôt. Le moteur interprète une résistance anormale comme un obstacle. Procédez dans cet ordre :

1. Vérifiez qu'aucun obstacle ne gêne la course de la porte et que rien n'obstrue les cellules de sécurité si votre installation en est équipée.
2. Nettoyez et lubrifiez les rails, contrôlez l'état des galets. Un galet grippé ou un rail encrassé crée une résistance que le moteur prend pour un blocage.
3. Si la mécanique est saine, refaites la programmation des positions (voir la section suivante) : une fin de course mal apprise provoque exactement ce comportement.

L'Ultra Excellent dispose de potentiomètres de réglage de la force en ouverture et en fermeture. Ne les touchez qu'en dernier recours et par petits ajustements : reportez-vous au manuel d'origine de votre moteur pour les valeurs adaptées à votre porte.

Toutes les LED clignotent après une coupure de courant

Après une coupure secteur prolongée, il arrive que la porte ne réagisse plus et que les diodes clignotent en continu. La motorisation a perdu ses positions haute et basse et attend une nouvelle programmation. Il faut réinitialiser puis relancer l'auto-apprentissage.

1. Réinitialisez la carte (remise à zéro)

Maintenez le bouton de programmation du moteur appuyé environ 5 secondes. La LED se met à clignoter lentement, puis rapidement, avant de s'éteindre : la mémoire est effacée (télécommandes et positions).

2. Lancez l'apprentissage des positions

Le moteur passe alors en mode programmation, signalé par la lumière qui clignote (4 fois puis une pause). Enregistrez d'abord une télécommande comme vu plus haut, amenez la porte à la position d'ouverture souhaitée, puis validez. Le moteur part lentement en fermeture pour calculer automatiquement ses efforts et ses fins de course.

Ne touchez à rien pendant cette phase. Tant que la lumière du moteur n'est pas allumée fixe, l'apprentissage n'est pas terminé. Une porte qui « se balade » et s'arrête n'importe où en cours de programmation signifie que la phase a été interrompue : recommencez depuis la réinitialisation.

Le moteur ne tourne plus : la carte électronique

Autre symptôme reconnaissable : vous commandez l'ouverture, l'ampoule s'allume, vous entendez les relais claquer, mais le moteur reste immobile et la LED rouge clignote. Si le fusible est bon et que la reprogrammation ne change rien, la panne se situe généralement sur la carte électronique de commande.

Sur l'Ultra Excellent, cette carte se remplace en pièce détachée. La carte électronique compatible couvre à la fois l'Ultra Excellent (10/2004 à 02/2011) et l'Excellent Quick (02/2006 à 02/2011). Après remplacement, il suffit de réenregistrer les télécommandes et de refaire l'apprentissage des positions.

Où trouver les pièces détachées de votre Ultra Excellent

Quelle que soit la panne, la pièce compatible existe. Vous retrouvez l'ensemble des pièces détachées pour la motorisation Normstahl Ultra Excellent sur Aidegar : courroies crantées, cartes électroniques, récepteurs et télécommandes, interrupteurs de fin de course, chariots d'entraînement et boutons poussoirs. Chaque remplacement reste accessible avec des outils basiques, sans avoir à changer tout le système.

Si votre moteur n'est plus réparable, ou si vous souhaitez moderniser votre installation, des kits de remplacement conservent vos rails existants. L'Ultra Excellent peut ainsi laisser place à un moteur Spark 1000, Magic 600 ou Magic 1000 sans gros travaux.

Récapitulatif : quel symptôme, quelle solution ?

Pour aller droit au but, voici les pannes de l'Ultra Excellent et la première action à mener dans chaque cas.

Besoin d'aide pour choisir la bonne pièce ? Aidegar est là

Identifier la panne et la référence exacte de votre Ultra Excellent est la clé d'une réparation réussie. Si vous hésitez sur le composant à commander ou sur la procédure à suivre, l'équipe Aidegar est disponible pour vous orienter vers la pièce adaptée à votre modèle et vous accompagner dans le remplacement. Votre porte de garage retrouvera un fonctionnement fiable, sans frais de remplacement complet.
