Montage d'un moteur de porte de garage

Je découvre différents kits de motorisation

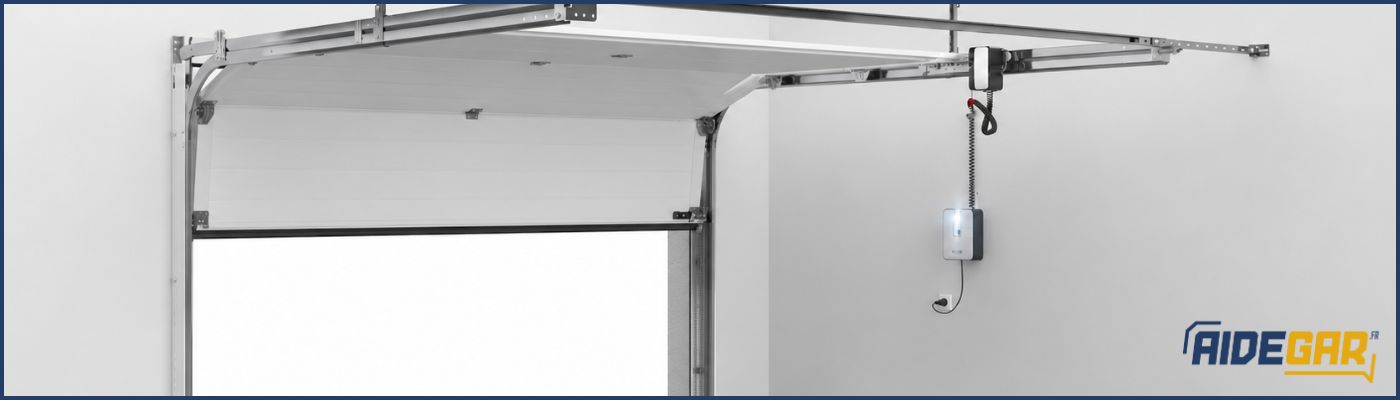

Mise en place de la console de liaison sur la porte et de la platine

L’installation débute par la fixation de la console de liaison sur le panneau supérieur de la porte. Cette pièce est essentielle, car elle permet de relier la porte au chariot motorisé via le bras de liaison.

Elle doit être bien centrée et solidement fixée sur la surface, en respectant les indications du fabricant du moteur. Un bon positionnement garantit un fonctionnement sans contrainte et une longévité optimale du système.

La platine de fixation se place directement sur le linteau, à l’intérieur du garage, au-dessus de la porte. C’est à cet endroit que le rail du moteur de votre porte de garage sectionnelle ou basculante vient s’ancrer à l’avant. Une fois la platine bien centrée et fixée, le rail peut être emboîté ou vissé selon le système. Il est important que le rail soit bien aligné avec l’axe de la porte, sans inclinaison, afin d’assurer un mouvement fluide du chariot.

Installation des suspentes pour maintenir le moteur

À l’extrémité arrière du rail, les suspentes permettent de soutenir le moteur au plafond. Elles se fixent en général sur des chevrons, des poutres ou une structure porteuse solide. Leur rôle est de maintenir l’ensemble bien à l’horizontale. Un contrôle minutieux du niveau est recommandé avant de serrer les fixations. Une installation bien alignée évite les vibrations et garantit un fonctionnement silencieux.

Une fois le rail fixé à l’avant sur la platine et suspendu à l’arrière, il faut vérifier l’ensemble. Si le rail est bien à niveau, toutes les vis de fixation peuvent être serrées définitivement. Il est essentiel que rien ne bouge ou ne fléchisse sous la contrainte. Un rail rigide et parfaitement aligné est la base d’un automatisme durable.

Raccordement entre le chariot et la porte

Le chariot, installé à l’intérieur du rail, doit être relié à la porte par l’intermédiaire du bras de liaison. Ce bras, articulé ou coulissant selon les modèles, permet au moteur de faire le lien entre la partie fixe (rail) et la porte en mouvement. Le raccordement doit être précis, sans jeu excessif, et le bras bien positionné pour ne pas gêner la course du chariot.

Mise en place des butées de fin de course et programmation finale

Les butées de fin de course définissent les positions d’arrêt du chariot en ouverture et en fermeture. Elles se fixent sur le rail, à proximité des extrémités. Une fois placées, elles empêchent le chariot d’aller trop loin et permettent au moteur de savoir où s’arrêter. Leur position doit être ajustée avec soin, en fonction de la course réelle de la porte, afin d’éviter les forçages inutiles ou les blocages.

Une fois l’ensemble installé, la dernière étape consiste à programmer le moteur. Cette phase est indispensable pour enregistrer la course de la porte, la force à appliquer, les ralentissements éventuels et la reconnaissance des télécommandes. Chaque moteur dispose d’une procédure spécifique, fournie dans la notice d’installation.

Il est important de suivre cette procédure dans l’ordre, sans la raccourcir ni improviser. Une programmation bien effectuée permet un fonctionnement fiable, sécurisé et conforme aux normes de sécurité.

Une installation réussie repose sur la précision

Le montage d'un moteur de porte de garage nécessite de respecter chaque étape dans le bon ordre, avec rigueur. De la fixation des éléments à la mise à niveau du rail, en passant par le réglage des butées et la programmation, tout compte. Chaque détail bien maîtrisé contribue à la durabilité de l’installation et à la tranquillité d’utilisation au quotidien.
