Comment faire le bon branchement de récepteur sur moteur sommer ?

Vous souhaitez ajouter un récepteur radio externe sur votre motorisation Sommer Duo Vision, pour utiliser une télécommande supplémentaire, un digicode ou connecter un portail ? L’opération est accessible, mais il faut identifier les bonnes bornes sur le moteur et respecter quelques règles de câblage. Ce guide détaille la procédure étape par étape.

Je trouve mon récepteur Sommer

Avant de commencer le branchement

Deux points à vérifier absolument avant de toucher quoi que ce soit :

• Coupez l’alimentation électrique du moteur avant tout branchement.
• Vérifiez la tension d’alimentation de votre récepteur : le connecteur accessoires de la Duo Vision délivre du 24V CC non régulé (max. 34V, max. 1A). Le récepteur Sommer 4796V000 est compatible 12/24V. Si votre récepteur n’accepte pas cette tension, un transformateur indépendant est nécessaire.

Comprendre les deux connecteurs du Sommer Duo Vision

C’est le point qui crée le plus d’erreurs. La platine Sommer Duo Vision dispose de deux connecteurs distincts qui portent tous les deux des bornes numérotées :

• Le « connecteur accessoires » : sert à alimenter des accessoires externes (barrage photoélectrique, récepteur...). C’est ici que vous prenez le 24V pour alimenter le récepteur.
• Le « connecteur bouton-poussoir » : c’est sur ce connecteur que doit être branché le contact sec du récepteur (celui qui commande l’impulsion d’ouverture/fermeture), en parallèle du bouton mural.

Erreur fréquente : brancher le contact sec du récepteur sur les bornes 5 et 6 du connecteur accessoires (prévu pour le barrage photoélectrique) au lieu du connecteur bouton-poussoir. Le récepteur s’allume mais la porte ne réagit pas.

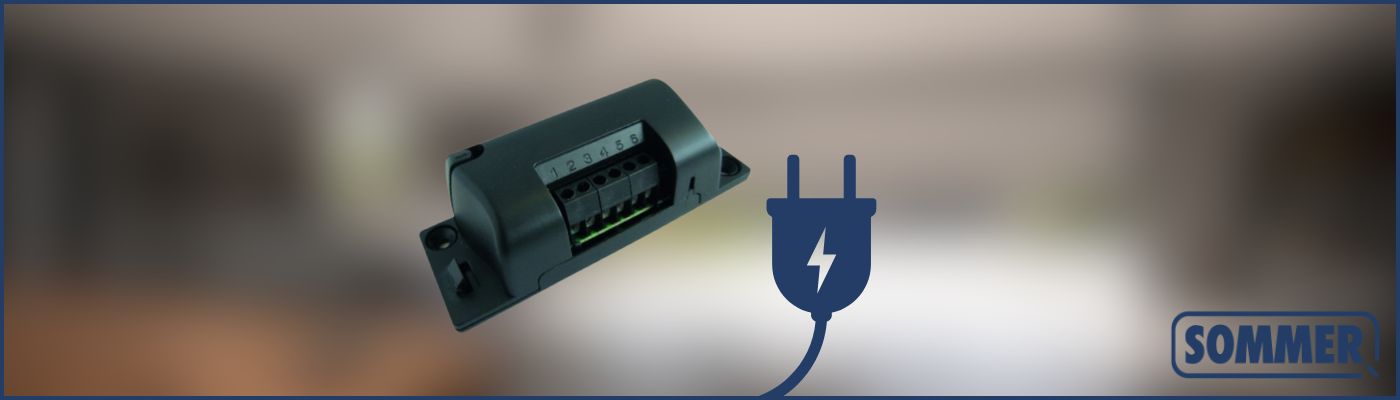

Procédure de branchement du récepteur Sommer 4796V000

Le récepteur Sommer 4796V000 est le récepteur externe compatible avec la gamme Duo Vision (500, 650, 800). Il est disponible sur aidegar.fr. Voici le tableau de câblage exact, tiré de la notice officielle :

Le contact sec à relier sur les bornes 5 et 6 du connecteur bouton-poussoir ne respecte pas de polarité : les deux fils sont interchangeables.

Procédure de branchement étape par étape

1. Coupez l’alimentation électrique du moteur.
2. Localisez le connecteur accessoires sur la platine Sommer : branchez la borne 1 du récepteur sur le + 24V, et la borne 2 sur le − ou GND.
3. Localisez le connecteur bouton-poussoir : branchez les bornes 3 et 4 (CH1) du récepteur sur les bornes 5 et 6 de ce connecteur, en parallèle du bouton mural existant.
4. Remettez l’alimentation. La LED du récepteur doit s’allumer : le récepteur est alimenté.
5. Programmez une télécommande sur le récepteur et testez l’ouverture.

Le bouton mural d’origine continue de fonctionner normalement après l’ajout du récepteur. Aucun pont à retirer, aucun paramètre moteur à modifier.

Mode de fonctionnement : impulsion (monostable)

Pour que la porte fonctionne correctement avec un récepteur externe, le contact sec doit fonctionner en mode impulsion (monostable) : le relais se ferme brièvement à chaque pression sur la télécommande, exactement comme un bouton-poussoir.

Si votre récepteur est paramétrable (comme certains modèles externes), assurez-vous qu’il n’est pas en mode bistable (on/off). En mode bistable, la première pression ouvre la porte, mais la deuxième pression maintient le contact fermé et la porte ne se referme pas.

Commander deux automatismes avec un seul récepteur

Le récepteur Sommer 4796V000 dispose de deux canaux. Le canal 2 (bornes 5 et 6 du récepteur) peut être connecté à un second automatisme (portail, volet...) ou utilisé pour une ouverture partielle si votre motorisation le permet.

Pour commander la porte de garage et le portail avec la même télécommande, il faut en revanche un récepteur branché sur chaque motorisation. Un seul récepteur ne peut pas piloter deux moteurs éloignés sans câblage entre eux.

Récapitulatif du branchement du récepteur Sommer

FAQ : branchement récepteur Sommer

Le récepteur Sommer 4796V000 est-il compatible avec tous les Duo Vision ?

Oui. Il est compatible avec les Sommer Duo Vision 500, 650 et 800, ainsi qu’avec la gamme Sprint Evolution. Vérifiez simplement que votre motorisation dispose bien d’un connecteur accessoires délivrant du 24V CC.

Peut-on garder le bouton mural après avoir branché un récepteur externe ?

Oui. Le contact sec du récepteur se branche en parallèle du bouton mural existant. Les deux fonctionnent simultanément, sans modification.

Quelle section de câble utiliser pour le branchement ?

La notice Sommer précise une section maximale de 1,5 mm² pour les connecteurs de la platine. Un câble souple 2 x 0,75 mm² est généralement suffisant pour les distances courantes.

Peut-on brancher un récepteur d’une autre marque sur un moteur Sommer ?

Oui, à condition que ce récepteur fonctionne en contact sec (sans potentiel) et soit alimenté en 12V ou 24V. Le branchement reste le même : alimentation sur le connecteur accessoires, contact sur le connecteur bouton-poussoir.
