METHODE POUR MESURER VOTRE RESSORT DE TRACTION :

Pour un ressort de TRACTION  il y a seulement 3 informations à connaître :

- Le diamètre extérieur du ressort .

- Le diamètre du fil .

- La longueur du ressort détendu sans les boucles .

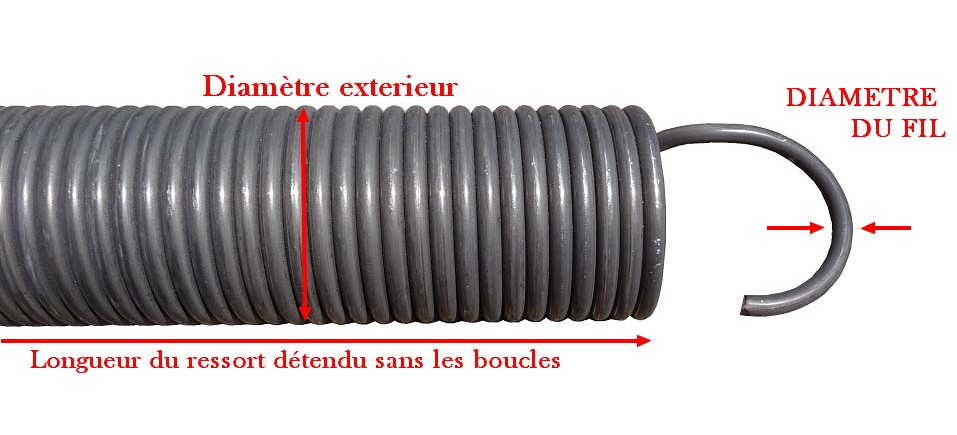

Ce sont des ressorts pour portes de garage, il sont fabriqués avec boucles allemandes par défaut ( comme sur la photo ci dessous):

mesurer ressort de traction

1 - LE DIAMETRE EXTERIEUR DU RESSORT :

Ci dessous , mesure du diamètre extérieur (56 mm) du ressort.

Diamètre extérieur du ressort



2 - LE DIAMETRE DU FIL

On peut mesurer le diamètre du fil de deux manières:

Soit on peut le mesurer au pied à coulisse : ici 7.5 mm

Le diamètre du fil

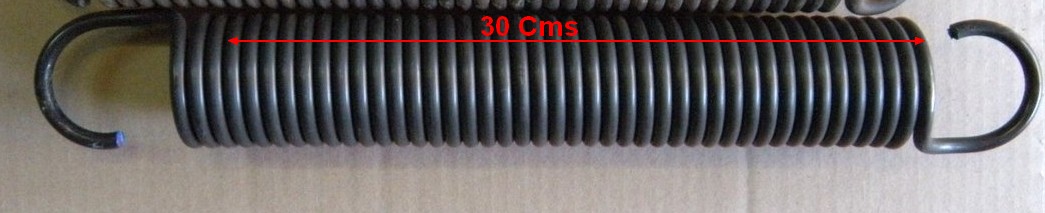

Soit pour vérifier ou alors si on ne possède pas de pied à coulisse, on peut compter le nombre de spires sur une longueur 30 cms. ( ici dessous, 40 spires comptées sur 30 cms )
Ensuite, on divise 30(cms) par 40 (nombre de spires) et on obtient 0,75 cm soit 7,5 mm.

Le fil de ce ressort est donc de 7.5 mm.

3 - LONGUEUR DU RESSORT DETENDU SANS LES BOUCLES

Tout est dans le titre, il suffit de mesurer le ressort mais sans les boucles :

Mesure longueur de votre ressort

 longueur du ressort de traction

La longueur de ce ressort détendu sans les boucles est de 61 cms.
